Изобретение относится к двигатепестроению, а именно к системам смазки двигателей внутреннего сгорания с сухим картером.

Цель изобретения — упрощение конструкции.

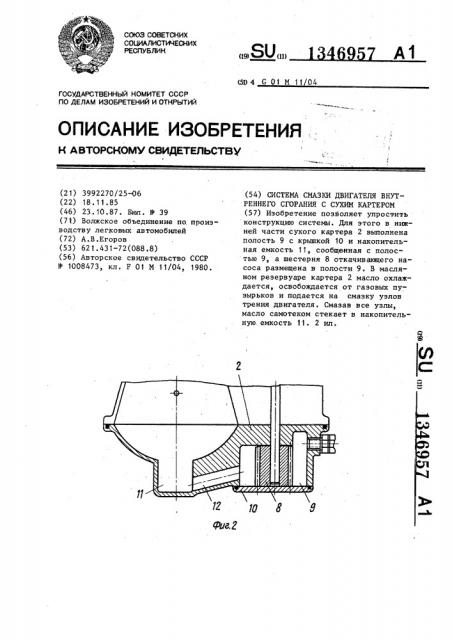

На фиг.1 представлена схема системы смазки, на фиг.2 — устройство откачивающего насоса.

Система смазки двигателя 1 внутреннего сгорания с сухим картером 2 содержит масляный резервуар 3, подводящую магистраль 4 с нагнетающим насосом 5, отводящую магистраль 6 с откачивающим насосом 7, рабочий элемент которого, например шестерня 8, установлена в полости 9,. выполненной в нижней части картера 2. Полость 9 снабжена крышкой 10. Кроме того, в картере 2 выполнена накопительная емкость 11, которая посредством канала

12 сообщается с полостью 9, на выходе из нагнетающего насоса 5 установлен фильтр 13.

Устройство работает следующим образом.

Из накопительной емкости через канал 12 откачивающий насос 7 подает масляную эмульсию в масляный резерву5 ар 3 где масло охлаждается и освоj бождается от газовых пузырьков. Из масляного резервуара 3 масло с помощью нагнетающего насоса 5 после фильтра 13 подается на смазку узлов трения двигателя 1. Смазав все узлы тре1 ния двигателя 1, масло под действием силы тяжести стекает в накопительную емкость 11.

Формул а изобретения

Система смазки двигателя внутреннего сгорания с сухим картером, со-. держащая масляный резервуар, подводящую и отводящую масляные магистрали с нагнетающим и откачивающим насосами, снабженные рабочими элементами, отличающаяся тем, что, с целью упрощения конструкции, сухой картер выполнен с полостью в его нижней части, снабженной крышкой, и

2 с накопительным углублением, сообщенным с полостью, причем рабочий элемент откачивающего насоса размещен в полости.
