Реферат



Изобретение относится к устройствам для отбора проб из резервуаров и может быть использовано в различных :отраслях народного хозяйства, в том числе в нефтеперерабатывающей промышленности , а также на бензои нефтехранилищах . Цель изобретения состоит в расширении функциональных воз- . можностей и упрощении демонтажа. Пробоотборник состоит из пробозаборной гибкой трубки, подвижного блока, опирающегося своим пазом на гибкую трубку, на конце которой установлен запорный орган, пневматического клапана , соединенного посредством штуцера с гибкой трубкойi и двух пневмопроводов , один из которых соединен с полостью пневматического клапана, а другой - с гидравлической полостью этого клапана. Первый пневмопровод служит для открытия входного отверс| «.

C0H)3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 2 А1 (51) 4 G 01 N 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4021941/23-26 (22) 12. 02. 86 (46) 23. 10.87. Бюл. Ф 39 (71) Куйбышевское специальное конструкторское бюро Научно-производственного объединения "Нефтехимавтоматика" (72) В.А.Чуваков, В.Д.Тумашов и Б.И.Гостев (53) 543.053(088.8) (56) Авторское свидетельство СССР

Р 1125492, кл. G 01 Я 1/10, 21 . 0 3. 8 3. (54) ПРОБООТБОРНИК (57) Изобретение относится к устройствам для отбора проб из резервуаров и может быть использовано в различных отраслях народного хозяйства, в том числе в нефтеперерабатывающей промышленности, а также на бензо- и нефтехранилищах. Цель изобретения состоит в расширении функциональных воз.можностей и упрощении демонтажа ° Пробоотборник состоит из пробозаборной гибкой трубки, подвижного блока, опирающегося своим пазом на гибкую трубку, на конце которой установлен запорный орган, пневматического клапана, соединенного посредством штуцера с гибкой трубкой, и двух пневмопроводов, один из которых соединен с полостью пневматического клапана, а другой — с гидравлической полостью этого клапана. Первый пневмопровод служит для открытия входного отверс13 6962 тия пневматического клапана и запол- кой трубки. Для транспортировки нения гибкой трубки, второй — для пневматического клапана служит трос. вытеснения отобранной пробы из гиб- 2 ил.

Изобретение относится к устройствам для отбора проб и может бьггь использовано в различных отраслях на-: родного хозяйства для отбора средних и послойпых проб жидкости из наземных и заглубленных резервуаров.

Цель изобретения — расширение функциональных возможностей и упрощение демонтажа.

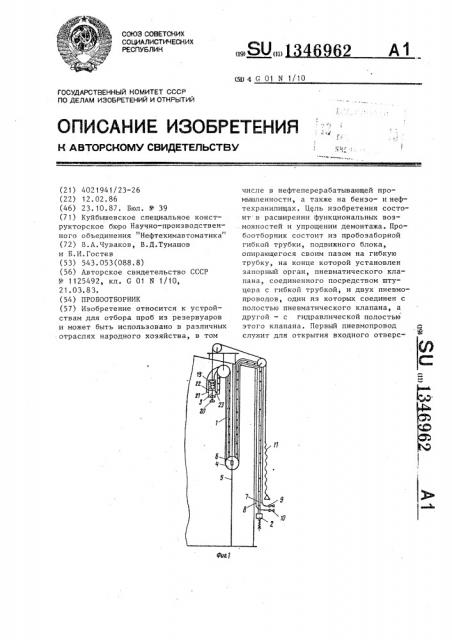

Па фиг. 1 показана схема пробо-

1Р отборника;, на фиг. 2 — запорный оргan.

Пробоотборник состоит из гибкой пробозаборной трубки 1) один конец которой выведен наружу и на нем уста15 новлен запорный орган 2, служащий дпя сообщения с внешней атмосферой при отборах проб. герметизации ее между отбором проб и спивом отобранных проб, второй конец трубки 1 подсоединен к гидравлической полости клапана 3, противовеса 4, опирающегося своим пазом на пробозаборную трубку 1 и предназначенного для надежного воз25 врата пробозаборной трубки в исходное положение при подъеме клапана 3, направляющих тросов 5 и ограничителей 6, пневмопровода 7, соединенного с пневматической полостью клапана, и дополнительного пневмопровода 8, соединен- ЗР ного с гидравлической:|олостью клапана 3, вентилей 9 и 10, установленных па пневмопроводах 7 и 8, и троса 11, предназначенного для подьема клапана 3 в исходное положение. Запорный 35 орган состоит из стакана 12 .с отверстием 13, расположенным в его боковой поверхности, штуцера 1ч, с помощью которого запорный орган подсоединяется к внешнему участку пробозаборной 4Р трубки i, корпуса 15, размещенного внутри стакана 12 и снабженного подпружиненной тарелкой 16, закрепленной на штоке 17, и сливным отверстием

18, расположенным с возможностью его 45 перекрытия подпружиненной тарелкой

16. Диаметр отверстия l3 должен быть

I равным или больше внутреннего диа- . метра пробозаборной трубки 1. Диаметр сливного отверстия 18 с целью предотвращения барботажа гри вытеснении жидкости из пробозаборной труб1 дол !;pn быть :-!!:ьше диаметра этой трубки.

Пневма-тический к.1апан сост и г сильфонг 19, размещенного внутри корпуса клапана 3, во в:- .утреннюю полость которого подается воздух для о гкрытия клапана 3 по пневмопроводу 7, пробки 20, ш.-.óöåðà 21, к которому подсоединяется г.невмопровод 8 для подачи воздуха (инертного газа) с целью вытеснения отобранной пробы из внутреннего участка пробозаборной трубки 1 во внешн::— .й участок и слива ее в посуду, параня 22, насаженного на одном штоке с пробкой 20, и штуцера 23, к которому подсоединяе-ся пробозаборная трубка 1.

Пробоотборник работает следующим сбразом.

Б исходном поло:.:епии клапа":. 3 находится над поверхностью жидкости, противовес 4 — в средней части пробозаборной трубки 1, опушенной немного ниже середины емкости, а запорный орган закрыт. Б месте выхода пробозаборной трубки 1 и пневмопроводов

7 и 8 наружу они жестко закреплены.

Перед отбором как из наземных, так и заглубленных резервуаров сначала не полностью нывора.-iивается v3 стакана l2 корпус 1з и †.ерез отвер-стие 13 осуществляется связь пробозаборной трубки 1 с внешней атмосферой. Последовательность выполнения операции при отборе средней пробы как из наземных, так и заглубленных резервуаров следующая.

Открывается вентиль 9 и воздух (инертный газ) по пневмопроводу 7

ll подается во внутреннюю полость сильфона 19„ при этом пробка 20 открывает входное отверстие клапана 3.

Входное отверстие штуцера 2 I в этом вуаров.

3 134696 случае перекрывается поршнем 22, а входное отверстие штуцера 23 открыто. .Затем клапан 3 в открытом положении опускается на всю глубину взлива.

Противовес 4 под действием веса кла-.. пана 3 вместе с трубкой 1 и пневмопроводами 7 и 8 по направляющим тросам 5 перемещается в верхнее крайнее положение. При достижении клапаном 3 нижнего слоя жидкости стравливается давление воздуха, при этом пробка 20 под действием упругих сил пружины и сильфона 19 перекрывает входное отверстие клапана 3, затем корпус 15 15 заворачивается до отказа в стакан 12, открывается вентиль 10 и воздух (инертный газ) по пневмопроводу 8 и штуцеру 21 подается в гидравлическую полость клапана 3. Высеченный столбик 20 жидкости под давлением воздуха (инертного газа) из пробозаборной трубки 1 постепенно вытесняется в наружный участок трубки. Потом путем нажатия на шток 17 тарелки 16 открывается 25 сливное отверстие 18 и высеченный столбик жидкости из внутреннего участка трубки 1 вытесняется полностью во внешний участок, а из него в посуду.

После полного слива отобранной пробы З0 сливное отверстие 18 (при снятии ранее приложенных усилий на шток 17) под действием упругой силы пружины перекрывается тарелкой 16 . При вытеснении столбика жидкости из пробозаборной трубки 1 должно соблюдаться одно условие. Давление воздуха (инертного газа),подаваемого в гид— . равлическую полость клапана 3, должно быть ниже давления, подаваемого в 4О полость сильфона 19. После слива отобранной пробы в посуду клапан 3 с помощью троса 11 поднимается вверх, а противовес 4 в этом случае перемещается в нижнее крайнее положение.

При отборе послойных проб пробоотборник работает следующим образом.

Клапан 3 опускается на заданную глубину, затем, как и при отборе средней пробы, неполностью выворачивается корпус 15 запорного органа, после чего открывается вентиль 9 и по пневмопроводу 7, через штуцер 21 подается воздух в полость сильфона 19, 2

4 при этом пробка 20 открывает входное отверстие клапана 3 и через штуцер 23 жидкость поступает в пробозаборную трубку 1, а входное отверстие штуцера 21 в этом случае. перекрыто поршнем 22. Через некоторый момент времени корпус 15 заворачивается до отказа, давление воздуха (инертного газа) из пневмопровода 7 стравливается и пробка 20 под действием упругих сил пружины и сильфона 19 закрывает входное отверстие клапана 3, а поршень 22 открывает входное отверстие штуцера 21. Потом открывается вентиль 10 и воздух по пневмопроводу

8, через штуцер 21 поступает в гидравлическую полость клапана 3, вытесняя столбик жидкости иэ внутреннего участка гибкой пробозаборной трубки 1 во внешнюю, а иэ него через сливное отверстие 18 в посуду. Если отобранного в один прием количества пробы недостаточно для производства анализа. то процедура отбора повторяется.

Экономический эффект при использовании предложенного пробоотборника складывается за счет сокращения затрат на его ремонт и универсальности, так как он может быть использован для отбора проб как из наземных, так из подземных или эаглубленных резерФормула иэ обре те ния

Пробоотборник, содержащий пневматический клапан, гибкую пробозаборную трубку, снабженную противовесом, выполненным в виде подвижного блока с пазом с запорным органом на конце пробозаборной трубки, направляющие тросы для перемещения противовеса, пневмопровод, о т л и ч а ю щ и Й с я тем, что, с целью расширения функциональных возможностей и упрощения демонтажа, пробоотборник снабжен дополнительным пневмопроводом, соединенным с полостью пневматического клапана, и дополнительным клапаном, выполненным в виде корпуса с отверстием, размещенным внутри запорного органа и снабженным подпружиненной тарелкой.
