Учебное пособие по геодезии

Учебное пособие по геодезии

Иллюстрации

Показать все

Реферат



Изобретение относится к учебным приборам и пособиям и позволяет повысить наглядность и расширить дидактические возможности при определении географических координат точки по координатам трех известных точек. Пособие имеет основание 1, на котором размещены карта местности 2 и макет местности 3 с массивом геодезических пунктов, выполненный в масштабе карты. Над картой 2 и макетом 3 размещено средство для определения географических координат точки, состоящее из двух взаимно перпендикулярных направляющих 4 и 5 и установлен5 б ного в них имитатора теодолита, выполненного в виде диска 6 с закрепленными на нем с возможностью вращения относительно его центра и фиксации в этом положении указателями на:правляющий 7-9, 1-1меющими продольные прорези 10. Пособие работает следующим образом. Выбрав на макете 3 точку Р, координаты которой необходимо определить, устанавливают на нее центр диска 6 имитатора теодолита , а прорези 10 указателей направлений 7-9 совмещают с точками А, В и С, координаты которых известны, и фиксируют в этом положении указатели направлений. При фиксированном положении направляющей 4 перемещают по ней направляющую 5 вместе с имитатором теодолита с макета 3 на карту 2 до совмещения прорезей 10 с известными и отмеченными на карте точками А, В и С. В результате этого центр диска 6 совпадет с искомыми координатами точки Р, определяемыми по карте местности 2. 1 ил. I (Л со о ;о N3

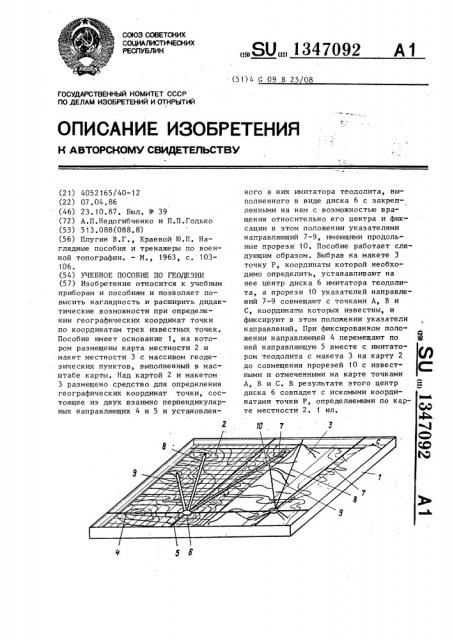

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 09 В 25 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю 7 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4052165/40-12 (22) 07 . 04, 86 (46) 23. 10. 87, Бюл. Ф 39 (72) А.П.Недогибченко и П.П.Годько (53) 5 13.088(088.8) (56) Плугин В.Г., Краевой Ю.П. Наглядные пособия и тренажеры по военной топографии. — M., 1963, с, 103106. (54) УЧЕБНОЕ ПОСОБИЕ ПО ГЕОДЕЗИИ (57) Изобретение относится к учебным приборам и пособиям и позволяет повысить наглядность и расширить дидактические возможности при определении географических координат точки по координатам трех известных точек.

Пособие имеет основание 1, на котором размещены карта местности 2 и макет местности 3 с массивом геодезических пунктов, выполненный в масштабе карты. Над картой 2 и макетом

3 размещено средство для определения географических координат точки, состоящее из двух взаимно перпендикулярных направляющих 4 и 5 и установлен„„SU„„1347092 А 1 ного в них имитатора теодолита, выполненного в виде диска б с закрепленными на нем с возможностью вращения относительно его центра и фиксации в этом положении указателями направляющий 7-9, имеющими продольные прорези 10. Пособие работает следующим образом. Выбрав на макете 3 точку P координаты которой необходимо определить, устанавливают на нее центр диска б имитатора теодолита, а прорези 10 указателей направлений 7-9 совмещают с точками А, В и

С, координаты которых известны, и фиксируют в этом положении указатели направлений. При фиксированном поло"

O жении направляющей 4 перемещают по ф ней направляющую 5 вместе с имитатором теодолита с макета 3 на карту 2 до совмещения прорезей 10 с известными и отмеченными на карте точками

А, В и С. В результате этого центр диска 6 совпадет с искомыми коорди авй натами точки Р, определяемыми по карте местности 2. 1 ил.

Применение предлагаемого учебного пособия позволяет расширить дидактические возможности при определении географических координат точки по координатам трех известных точек, а также, например, при демонстрации влияния взаимного расположения известных и искомых точек в учебном процессе.

Составитель П.Сердечнов

Техре,ц A. Кравчук Корректор M.Ìàêñèìèøèíåö

Редактор О.Головач

Заказ 5122/47 Тираж 432

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

1 134709

Изобретение .относится к учебным приборам и пособиям и может быть использовано, например, в учебном процессе.

Целью изобретения является повы5 шение наглядности и дидактических возможностей при определении географических координат точки по координатам трех известных точек.

На чертеже представлена схема учебного пособия.

Пособие имеет основание 1, на котором размещены карта 2 местности и макет 3 местности с массивом геодезических пунктов, выполненный в масштабе карты местности, Над картой 2 и макетом 3 местности размещено средство для определения географических координат точки, состоящее из двух взаимно перпендикулярных направляющих

4 и 5 и имитатора теодолита, установленного в направляющих. Направляющая

4 расположена в зоне карты 2 и макета 3, а направляющая 5 установлена с возможностью перемещения вдоль направляющей 4. Имитатор теодолита выполнен в виде диска 6 с закрепленными на нем с возможностью вращения относительно его центра и фиксации в этом положении указателями 7-9 направления, имеющими продольные прорези 10.

Пособие работает следующим образом, На макете 3 местности выбирают

35 точку P координаты которой необходимо определить, и три точки А, В и

С (геодезические пункты), координаты которых известны. На точку Р устанавливают центр диска 6 имитатора теодо- 40 лита, а прорези 10 указателей 7-9 направлений совмещают с точками А, В и С и фиксируют последние в этом положении, При фиксированном положении направляющей 4 перемещают по ней нап45 равляющую 5 вместе с имитатором теодолита с макета 3 местности на карту

2 2

2 местности так, что прорези указателей 7-9 направлений совмещаются с известными точками А, В и С, отмеченными на карте 2 местности. В результате этого центр диска 6 имитатора теодолита совпадает с координатами искомой точки Р, определяемыми по карте 2 местности, Формула и э о б р е т е н ч я

Учебное пособие по геодезии, содержащее основание, размещенные на основании карту местности и средство для определения географических координат точки, о т л и ч а ю щ е е с я тем, что, с целью расширения дидактических возможностей путем определения географических координат точки по координатам трех известных точек, оно имеет макет местности с массивом геодезических пунктов, выполненный в масштабе картыместности иустановленный на основании, средство для определения географических координат точки состоит иэ двух взаимно перпендикулярных направляющих, одна из которых расположена в зоне карты и макета, а вторая установлена с возможностью перемещения вдоль первой, при этом в направляющих установлен имитатор теодолита, выполненный в виде диска с закрепленными на нем с воэможностью вращения относительно его центра тремя указателями направлений, имеющими продольные прорези,
