Искровой промежуток

Искровой промежуток

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ug 4 Н 01 Т 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Г!О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4036819/24-07 (22) 17.03.86 (46) 23.10.87. Вюл. У 39 (72) Л.Н.Космарский, T.Н.Овсянникова, А.М.Равич, Л.Г.Синельникова и А.В.Фе° ° ° ° ° ° ° отов

53) 621.316. 933 (088.8) (56) Авторское свидетельство СССР

У 280639, кл. Н 01 Т 1/00, 1970.

Авторское свидетельство СССР

Р 1179878, кл. H 01 Т 1/00, 1984.

„„SU„„1347108 А1 (54) ИСКРОВОЙ ПРОМЕЖУТОК (57) Изобретение относится к технике коммутации сильноточных электрических цепей и систем зажигания. Цель изобретения — повышение срока службы искрового промежутка. Изобретение позволяет снизить и стабилизировать напряжение пробоя искрового промежутка при размещении слоя кермета 4 на рабочей поверхности диэлектрической прокладки 3, находящейся между электродами 1 и 2 ° 1 ип.

1347108

15

Формула изобретения

Составитель В.Гомзин

Техред А.Кравчук Корректор А.Обручар

Редактор О.Головач

Заказ 5123/48 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4.Изобретение относится к технике коммутации сильноточных электричес" ких цепей и систем зажиганий, где применяются различные разрядные промежутки: газовые, вакуумные с помещенным в них диэлектриком.

Целью изобрегения является повышение срока службы искрового промежутка.

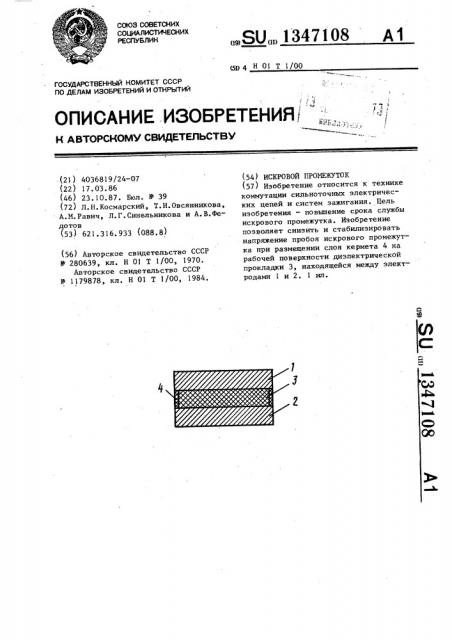

На чертеже представлен искровой промежуток, общий вид.

Искровой промежуток состоит из электродов 1 и 2, между которыми установлена прокладка 3 из диэлектрика в виде диска, на рабочей поверхности которой расположен слой кермета 4.

При подаче импульса напряжения на один иэ электродов при втором зазем- 2Q ленном происходит не только локальное усиление электрического поля в местах контакта керметного слоя 4 и металлических электродов 1 и 2 из-за различия в диэлектрических постоянных 25 кермета и газа или вакуума, но возникают также искажения поля непосредственно на поверхности керметного слоя вследствие наличия в нем изоли- . рованных металлических частиц. Это способствует стабилИзации напряжения пробоя искрового промежутка.

Выполнение поджигающей прокладки в виде<промежуточного диска, на поверхность которого нанесен слой кермета, позволяет исключить пробои по объему поджигающей прокладки (по материалу диска ) и повысить тем самым срок службы искрового промежутка.

Керметный слой, состоящий из тугоплавких компонентов, в процессе прохождения разряда удаляется незначительно и сохраняется даже после нескольких миллионов разрядов.

Искровой промежуток, содержащий два электрода, разделенных поджигающей прокладкой, рабочая боковая поверхность которой выполнена из кермета, отличающийся тем, что, с целью повышения срока службы, указанная рабочая поверхность прокладки образована слоем кермета, нанесенного на боковую поверхность изоляционного диска прокладки.
