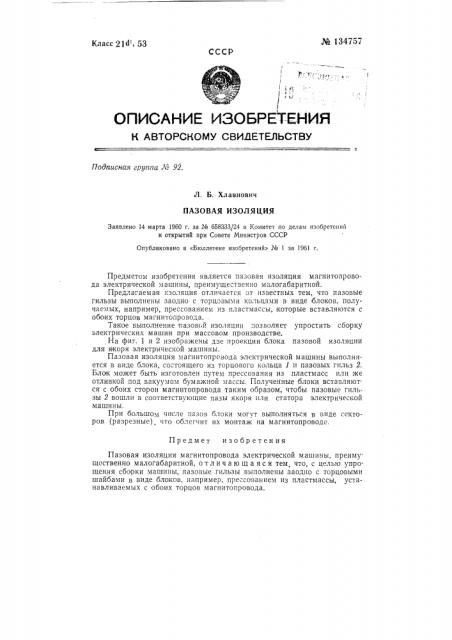

PJo 134757

Класс 210, 53

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг 92.

Л. Б. Хлавнович

ПАЗОВАЯ ИЗОЛЯЦИЯ

Заявлено 14 марта 1960 г. за М 658333/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ме 1 3а 1961 r.

Предметом изобретения является пазовая изоляция магнитопровода электрической машины, преимущественно малогабаритной.

Предлагаемая изоляция отличается от известных тем, что пазовые гильзы выполнены заодно с торцовыми кольцами в виде блоков, получаемых, например, прессованием из пластмассы, которые вставляются с обоих торцов магнитопровода.

Такое выполнение пазовой изоляции позволяет упростить сборку электрических машин при массовом производстве.

На фиг. 1 и 2 изображены дзе проекции блока пазовой изоляции для якоря электрической машины.

Пазовая изоляция магнитопровода электрической машины выполняется в виде блока, состоящего из торцового кольца 1 и пазовых гильз 2.

Блок может быть изготовлен путем прессования из пластмасс или же отливкой под вакуумом бумажной массы. Полученные блоки вставляются с обоих сторон магнитопровода таким образом, чтобы пазовые гильзы 2 вошли в соответствующие пазы якоря или статора электрической машины.

При большом числе пазов блоки могут выполняться в виде секторов (разрезные) что облегчит их монтаж на магнитопроводе.

Предмет изобретения

Пазовая изоляция магнитопровода электрической машины, преимущественно малогабаритной, отличающаяся тем, что, с целью упрощения сборки машины, пазовые гильзы выполнены заодно с торцовыми шайбами в виде блоков, например, прессованием из пластмассы, устанавливаемых с обоих торцов магнитопровода.
