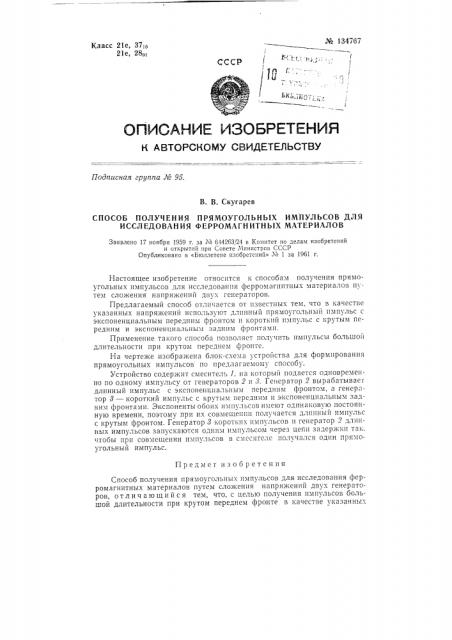

фо 1Яф767

Класс 21е, 37 в

21е, 28в1

Подписная группа ¹ 95 .

В. В. Скугарев

СПОСОБ ПОЛУЧЕНИЯ ПРЯМОУГОЛЬНЬ!Х ИМПУЛЬСОВ ДЛЯ

ИССЛЕДОВАН ИЯ ФЕРРОМАГН ИТНЬ1Х МАТЕРИАЛОВ

Заявлено 17 ноября 1959 г. за М 644263/24 в Комитет по делам изобретений и открытий при Совете 1инистров СССР

Опубликовано в сБ|оллетене изобретений» J¹ 1 за 1961 г.

Настоящее изобретение относится к способам получения прямоугольных импульсов для исследования ферромагнитных материалов путем сложения напряжений двуx генераторов.

Предлагаемый способ отличается от известных тем, что в качестге указанных напряжений используют длшшый прямоугольный импульс с экспоненциальным передним фронтом и короткий импульс с крутым передним и экспоненциальным задним фронтамп.

Применение такого способа позволяет получить импульсы большой длительности при крутом переднем фронте.

На чертеже изображена блок-схема устройства для формирования прямоугольных импульсов по предлагаемому способу.

Устройство содержит смеситель 1, а который подается одновременно по одному импульсу от генераторов 2 и 8. Генератор 2 вырабатывает длинный импульс с экспоненциальиым передним фронтом, а генератор 8 — короткий импульс с крутым передним и экспоненцпальным задним фронтами. Экспоненты обоих импульсов имеют одинаковую постоянную времени, поэтому при пх совмещении получается длинный импульс с крутым фронтом. Генератор 3 коротких импульсов и генератор 2 длинных импульсов запускаются одним импульсом через цепи задержки так. чтобы при совмещении импульсов в смесителе получался один прямоугольный импульс.

Предмет изобретсния

Способ получения прямоугольных импульсов для исследования ферромагнитных материалов путем сложения напряжений двух генераторов, отличающийся тем, что, с целью получения импульсов большой длительности при крутом переднем фронте в качестве указанных № 134767 напряжений используют длинный прямоугольный импульс с экспоненциальным передним фронтом и короткий импульс с крутым передним и экспоненниальным задним фронтами, Редактор В. М. Париес. Тскрсд Л. A. Кудрявицкая, Корректор Голубятиикова.
