Устройство для тренировки яхтсменов

Устройство для тренировки яхтсменов

Иллюстрации

Показать все

Реферат



Изобретение относится к спортивным тренажерам и может быть использовано ддя тренировки яхтсменов. Цель изобретения - приближение условий тренировки к реальным для яхтсменов. Устройство содержит раму, установленную на шарнирной опоре 8, противовес 11, две гибкие тяги 12 и 13 с грузом 20, индикаторное устройство с элементами 21 совпадения. Испытуемому требуется совместить груз 20 с элементом 21 совпадения, выбирая или пропуская тяги 12 и 13. 2 ил. 20 N (J&i/e. 2 00 4 vl СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51)4 А 63 В 69/06

I I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фг;„

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3901064/29-12 (22) 23.05.85 (46) 30 ° 10.87. Вюл. У 40 (71) Таганрогский радиотехнический институт им. В.Д.Калмыкова (72) В.В.Назаренко (53) 685.648 (088 ° 8) (56) Авторское свидетельство СССР

В 891070, кл. А 63 В 5/16, 1980. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ЯХТСМЕНОВ (57) Изобретение относится к спортивным тренажерам и может быть использовано ддя тренировки яхтсменов. Цель изобретения — приближение условий тренировки к реальным для яхтсменов.

Устройство содержит раму, установленную на шарнирной опоре 8, противовес 11, две гибкие тяги 12 и 13 с грузом 20, индикаторное устройство с элементами 21 совпадения. Испытуемому требуется совместить груз 20 с элементом 21 совпадения, выбирая или пропуская тяги 12 и 13. 2 ил.

1 13

Изобретение относится к спортивным тренажерам и может быть использовано для тренировки яхтсменов.

Целью изобретения является приближение условий тренировки к реальным.

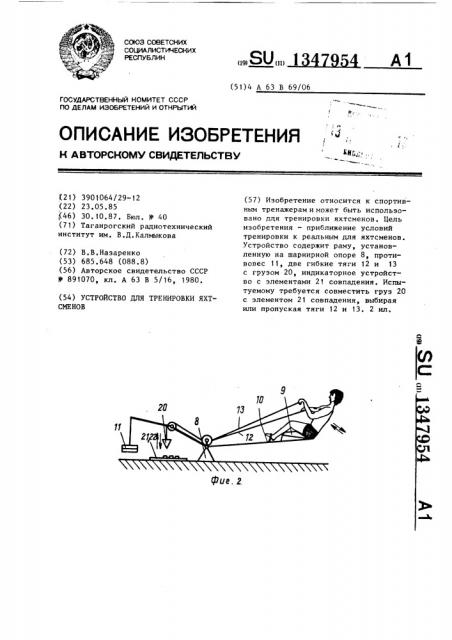

На фиг. 1 изображена функциональная схема предлагаемого устройства, на фиг. 2 и 3 — блок физической нагрузки, Устройство для тренировки яхтсменов содержит блок 1 физической нагрузки, датчик 2 ответной реакции, элементы 3 совпадения, программный блок

4, блок 5 отображения информации, блок 6 измерения временных характеристик, блок физической нагрузки выполнен в виде рамы 7, установленной на шарнирной опоре 8, сиденья 9,закрепленного на раме, элементов 10 удержания ног, противовеса 11, первой гибкой тяги 12, соединенной с датчиком 2 ответной реакции, второй гибкой тяги 13, первого 14 и второго

15 шкивов, установленных на горизонтальной оси 16, причем вторая гибкая тяга 13 соединена через направляющий ролик 17 с пружиной 18 посредством каретки 19, а датчик ответной реакции выполнен в виде груза 20 с возможностью взаимодействия с элементами 21 совпадения, совмещенными с соответствующими им индикаторными лампочками 22 на верхней панели блока 5 отображения информации, расположенными под датчиком 2 ответной реакции, причем программный блок 4, блок 5 отображения информации и блок 6 измерения временных характеристик представляют собой электронный хронорефлексометр — установку для измерения времени реакции.

Устройство для тренировки яхтсменов работает следующим образом.

Яхтсмен располагается на сиденье

9 рамы 7 и помещает ноги на элемент

10 удержания ног, берет в руки тяги

12 и 13. После этого противовесом создают восстанавливающий момент, уравновешивая раму 7 таким образом, чтобы при вертикальном положении туловища яхтсмена груз 20 датчика 2 ответной реакции находился под самым дальним от него элементом 21 совпадения. Затем включают установку для измерения времени реакции, индикаторные лампы которой совмещены с элементами 21 совпадения, Горящая лампа

47954 2

30

55 показывает местоположение элемента

21, на который яхтсмен должен воздействовать посредством груза 20, при этом требуется совместить груз 20 с элементом 21. Выбирая или пропуская тягу 12, яхтсмен производит смещение каретки 19 и груза 20 в требуемом направлении на необходимую величину.

Одновременно яхтсмен изменяет угол наклона туловища, меняя тем самым угол наклона опоры 7 и перемещает груз 20 к элементу 21. Попуская тягу

13, яхтсмен сближает груз 20 с элементом 21 ° В случае попадания груза

20 на элемент 21 происходит выключение лампы, установка для измерения времени реакции производит подсчет времени. Аналогичным образом происходит работа и при зажигании остальных индикаторных ламп, причем это зажигание может производиться по определенной программе.

При использовании предлагаемого устройства необходимо выполнить программу за минимальное время, что требует рацйонального согласования движений туловища и рук. формула изобретения

Устройство для тренировки яхтсменов, содержащее блок физической нагрузки, датчик ответной реакции,элементы совпадения, программный блок, блоки отображения информации и иэмерения временных характеристик, о тл и ч а ю щ е е с я тем, что, с целью приближения условий тренировки к реальным, блок физической нагрузки выполнен в виде рамы, установленной на шарнирной опоре, сиденья, закрепленного на раме, элементов удержания ног спортсмена, противовеса, первой гибкой тяги,соединенной с датчиком ответной реакции, второй гибкой тяги, первого и второго шкивов, установленных на горизонтальной оси, причем вторая гибкая тяга соединена через направляющий ее ролик с пружиной посредством каретки, а датчик ответной реакции выполнен в виде груза с возможностью взаимодействия с элементами совпадения, совмещенными с соответствующими им индикаторными лампочками на верхней панели блока отображения информации, расположенными под датчиком ответной реакции.

1347954!
