Реферат



Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка содержит набор игровых элементов , образующих игровой многогранник . Каждый игровой элемент состоит из центральной части в виде октаэдра и двух съемных концевых частей 4, установленных на центральной части с возможностью вращения относительно нее. На гранях концевых частей изображены игровые метки. Собирая игровые элементы, составляя из них игровой многогранник и поворачивая затем концевые части, устанавливают их в соответствии с игровыми метками . 7 ил. ел со ел QD Фиъ. 7

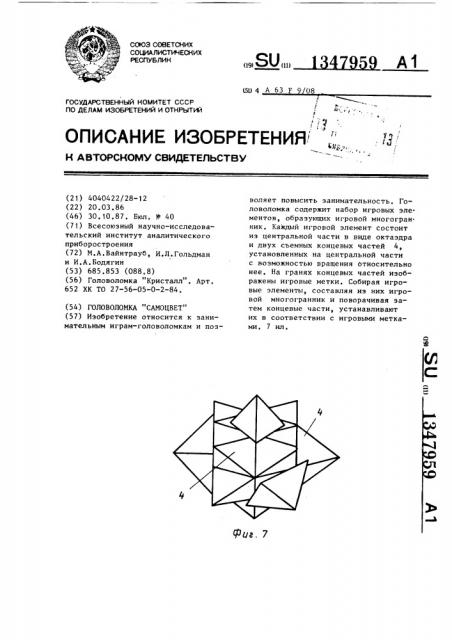

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ш 4 А 63 F 9 08

f и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

1 3.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4040422/28-12 (22) 20.03.86 (46) 30.10.87. Бюл. М 40 (71) Всесоюзный научно-исследовательский институт аналитического приборостроения (72) М.А.Вайнтрауб, И.Л.Гольдман и И.А.Бодягин (53) 685.853 (088.8) (56) Головоломка "Кристалл". Арт.

652 ХК ТО 27-56-05-0-2-84. (54) ГОЛОВОЛОМКА "САМОЦВЕТ" (57) Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка содержит набор игровых элементов, образующих игровой многогранник, Каждый игровой элемент состоит из центральной части в виде октаэдра и двух съемных концевых частей 4, установленных на центральной части с возможностью вращения Относительно нее. На гранях концевых частей изображены игровые метки. Собирая игровые элементы, составляя из них игровой многогранник и поворачивая затем концевые части, устанавливают их в соответствии с игровыми метками, 7 ил.

Изобретение относится к занимательным играм-головоломкам.

Цель изобретения — повышение зани мательности.

На фиг, 1 изображена головоломка, общий вид; на фиг. 2 — игровой элемент, вид спереди; на фиг. 3 — то же, вид слева; на фиг. 4 — то же, вид сверху; на фиг, 5 — центральная и концевые части игрового элемента; на фиг. 6 — концевая часть игрового элемента; на фиг, 7 — головоломка с повернутыми концевыми частями игровых элементов.

347959 2 ти установлены на выступы центральной части с воэможностью вращения.

На гранях концевых частей изображены цифровые или цветовые игровые метки.

Собирая из игровых элементов игровой многогранник и поворачивая затем концевые части, устанавливают их в соответствии с игровыми метками. При невозможности выполнить это условие, разбирают игровой многогранник на игровые элементы, при необходимости меняют местами концевые части, а saтем вновь собирают игровой многогранник.

Головоломка содержит набор игровых элементов 1, образующих игровой многогранник 2. Каждый игровой элемент состоит из центральной части 3 в виде октаэдра и двух съемных концевых частей 4. На двух смежных гранях центральной части выполнены цилиндрические выступы 5 с прорезями и утолщениями, а на гранях концевых частей, соприкасающихся с центральной частью, выполнены посадочные отверстия 6 с проточкой. Концевые часФормула изобретения

Головоломка, содержащая набор иг20 ровых элементов, образующих игровой многогранник и состоящих из центральной части в виде октаэдра и двух концевых частей, отличающаяся тем, что, с целью повышения занима2 тельности, концевые части выполнены съемными, установлены с возможностью вращения относительно центральной части и имеют игровые метки.

l347959
