Устройство для распыления жидкости

Устройство для распыления жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения технических жидкостей на рабочий инструмент и обрабатьшаемые изделия при прокатке, волочении или штамповке . Цель изобретения - повышение качества распыления жидкости. Для этого устройство для распыления жидкости снабжено диспергирующим элементом в виде установленной на ролике втулке, выполненной из пористого материала с увеличивающимся к середине наружным диаметром. Жидкость проходит через радиальные отверстия ролика и капилляры пористого материала под действием центробежной силы и эжекционного воздействия газа. При этом поток газа проходит через злзор между корпусом и диспергирующим элементом и уносит частицы жидкости через канал корпуса. 2 ил. (Л оо 4 CD 00 00

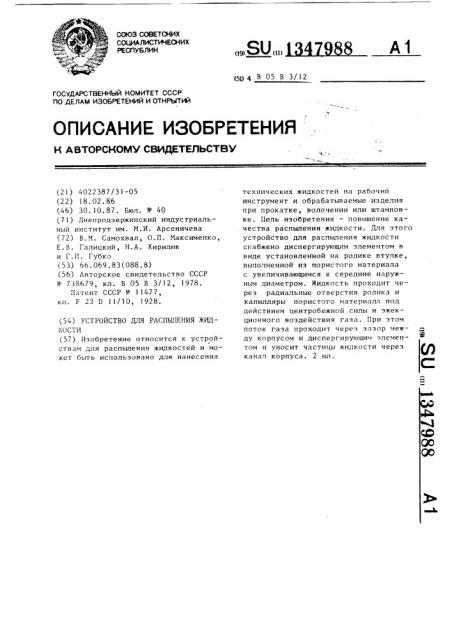

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.,su„„ a1 (511 4 В 05 В 3/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4022387/31-05 (22) 18.02.86 (46) 30.10.87. Бюл. N 40 (7!) Днепродзержинский индустриальный институт им. M.È. Арсеничева (72) В.М. Самохвал, О.П. Максименко, E.Â. Галицкий, Н.А. Кирилюк и Г.П. Губко (53) 66.069.83(088.8) (56) Авторское свидетельство СССР

Ф 738679, кл. В 05 В 3/12, 1978.

Патент СССР 11 11477, кл. F 23 D 11/10, 1928. (54) УСТРОЙСТВО ДЛЯ РАСПЬ1ЛЕНИЯ ЖИДКОСТИ (57) Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения технических жидкостей на рабочий инструмент и обрабатываемые изделия при прокатке, волочении или штамповке. Цель изобретения — повышение качества распыления жидкости. Для этого устройство для распыления жидкости снабжено диспергирующим элементом в виде установленной на ролике втулке, выполненной из пористого материала с увеличивающимся к середине наружным диаметром. Жидкость проходит через радиальные отверстия ролика и капилляры пористого материала под действием центробежной силы и эжекционного воздействия газа. При этом поток газа проходит через зазор между корпусом и диспергирующим элементом и уносит частицы жидкости через канал корпуса. 2 ил.

1347988

Изобретение относится к устройствам для распыления жидкостей и может быть использовано для нанесения технических жидкостей на рабочий инстру5 мент и обрабатываемые иэделия при прокатке, волочении или штамповке.

Цель изобретения — повышение качества распыления жидкости.

На фиг, 1 изображено устройство для распыления жидкости; на фиг. 2 сечение А-А на фиг. 1.

Устройство содержит корпус 1 с цилиндрическим каналом 2 подачи газа и соосно установленный в нем патру- 15 бок 3 подачи жидкости. На конце патрубка 3 соосно установлен с возможностью вращения ролик 4 с радиальными отверстиями 5. На наружной поверхности ролика 4 закреплены наклоненные 20 к его оси пластины 6.

Устройство имеет диспергирующий элемент в виде установленной на ролике втулки 7, выполненной из пористого материала с увеличивающимся к середи- 25 не наружным диаметром.

На патрубке 3 с обеих сторон ролика 4 установлены конические обтекатели 8 и 9. Патрубок 3 имеет радиальные отверстия 10, а его наружная поверх- 30 ность образует с внутренней поверхностью ролика 4 кольцевую полость 11, ограниченную с торцов подшипниками

12 скольжения.

Устройство работает следующим образом.

Распыляемая жидкость под небольшим давлением подается через патрубок 3 и отверстия !О в кольцевую полость 11. При подаче газа или сжатого 4р воздуха через канал 2 корпуса 1 он проходит через зазор между стенкой корпуса 1 и диспергирующим элементом, воздействует на пластины б и приводит, ролик 4 во вращение. Под действием 45 центробежной силы и эжекционного воздействия газа жидкость проходит через радиальные отверстия 5 и капилляры пористого материала на поверхность втулки 7 и частицы жидкости уносятся потоком газа через канал 2 корпуса 1.

Размер образующихся в потоке газа частиц жидкости зависит от вязкости, размера капилляров диспергирующего элемента, угла наклона пластин и может регулироваться путем их подбора в широких пределах.

Предлагаемое устройство обеспечивает получение в факеле распыла частиц с размером 1 мкм.

Выполнение диспергирующего элемента в виде втулки с увеличивающемся к середине внешним диаметром создает дополнительный эжекционный эффект, позволяющий проводить распыление жидкостей с повышенной вязкостью, повысить монодисперсность и равномерность факела распыла, что повышает качество обработки изделий и снижает расход материалов.

Формула и з о б р е т е н и я

Устройство для распыления жидкости, содержащее корпус с цилиндрическим каналом подачи газа, соосно установленный в нем патрубок подачи жидкости, соосно установленный на конце патрубка с возможностью вращения ролик с радиальными отверстиями, закрепленные на наружной поверхности ролика и наклоненные к его оси пластины и конические обтекатели, о т л и ч а ю щ е е с я тем,что, с целью повышения качества распыления жидкости, оно снабжено диспергирующим элементом в виде установленной на ролике втулки, выполненной из пористого материала с увеличивающимся к середине наружным диаметром.

1347988

Рие. 1

А-4
