Устройство управления поворотным столом металлорежущего станка

Устройство управления поворотным столом металлорежущего станка

Иллюстрации

Показать все

Реферат



Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих станков. Цель изобретения - повышение надежности. Для предупреждения возникновения аварийных ситуаций при заедании упора, управляющего путевыми переключателями (датчиками исходного положения и реверса), осуществлются отключение контактора и останов стола благодаря включению в цепь обмотки контактора параллельной цепочки размыкающих контактов путевых переключателей, один из которых в исходном положении устройства находится во включенном состоянии, а другой - в отключенном. 2 ил. (Л 00 ; 00

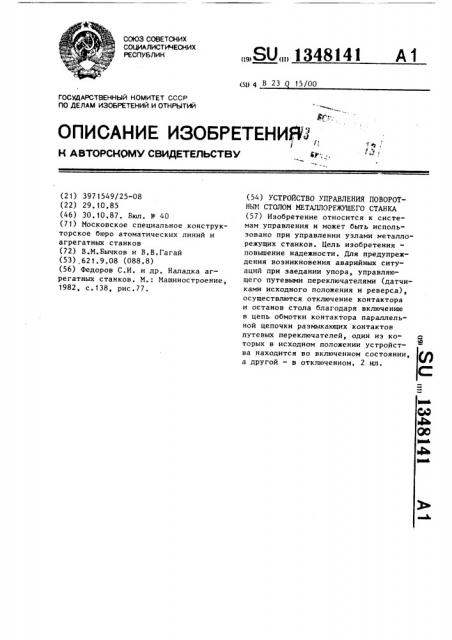

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) 4 В 23 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ»,, К ABTOPCK{)MY СВИДЕТЕЛЬСТВУ 4Р;

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3971549/25-08 (22) 29. 10,85 (46) 30. 10.87. Бюл. № 40 (71) Московское специальное конструкторское бюро атоматических линий и агрегатных станков (72) В.М.Бычков и В.В.Гагай (53) 62 1.9.08 (088.8) (56) Федоров С.И. и др. Наладка агрегатных станков. М.: Машиностроение, 1982, с. 138, рис.77.

„„Я0„„1348141 А 1 (54) УСТРОЙСТВО УПРАВЛЕНИЯ ПОВОРОТНЫМ СТОЛОМ МЕТАЛЛОРЕЖУЩЕГО СТАНКА (57) Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих станков. Цель изобретения— повышение надежности. Для предупреждения возникновения аварийных ситуаций при заедании упора, управляющего путевыми переключателями (датчиками исходного положения и реверса), осуществлются отключение контактора и останов стола благодаря включению в цепь обмотки контактора параллельной цепочки размыкающих контактов путевых переключателей, один из ко- а

Ю торых в исходном положении устройства находится во включенном состоянии, а другой — в отключенном. 2 ил. (:

1348141 разом.

Цикл работы устройства включает отжим планшайбы стола, ее поворот, реверс, поджим к фиксатору и зажим планшайбы. Поворот планшайбы осуществляется от гицромотора (не показан)„ а зажим и отжим — от гидроцилиндров (не показаны). В исходном положении поворотного стола включены путевой переключатель 6 и реле

21 давления зажима.

При нажатии кнопки 25 включения включается и становится на самопита ние контактор, который контактами

3 поцключает к клеммам источника питания электродвигатель 1 станции

Изобретение относится к системам управления и может быть использовано при управлении узлами металлорежущих станков.

Цель изобретения — повышение надежности устройства за счет того, что для пре,",упреждения возникновения аварийных ситуаций при заедании упора, управляющего путевыми переключа- 10 телями (датчиками исходного положения и реверса), осуществляются отключение контактора и останов стола.

На фиг.1 изображена электрическая схема устройства, на фиг.2 — схема цикла работы устройства.

Устройство управления поворотным столом металлорежущего станка содержит контактор электродвигателя 1 станции гидропривода поворотного 20 стола с обмоткой 2 и замыкающими кон-тактами 3, 4 и 5 . Управление столом осуществляется в функцни пути при подаче сигналов от датчика исходного положения и датчика реверса. 25

Указанные датчики выполнены в виде путевых переключателей 6 и 7, соответственно имеющих размыкающие контакты 8 и 9, размыкающий контакт

10,, и замыкающие контакты 11, и

30 J

12,, Устройство содержит также первое промежуточное реле с обмоткой

13 и заггыкающими контактами 14, 15 и 16,, второе промежуточное

13

Э реле с обмоткой 17, замыкающими контактами 18„ и 19,, и размыкающим контактом 20,, реле 21 давления зажима с размыкающим контактом 22, и электромагниты 23 и 24 гидрораспределетей, Управление осуществляется от кнопок 25, 26 и 27 соответственно включения, поворота и реверса.

Устройстно работает следующим обгидропривода поворотного стола, а контакт 5 подготавливает цепь включения первого промежуточного реле с обмоткой 13 °

При подаче команды на поворот нажатием на кнопку 26 поворота подается питание на обмотку 13 первого промежуточного реле, которое срабатывает и становится на самопитание, его контакт 15, образует цепь питания электромагнита 23, а контакт 16„ подготавливает цепь включения электромагнита 24. Происходит отжим планшайбы поворотного стола, выключа. ется реле 21 давления и по цепи:контакт 16, первого промежуточного реле — контакт 22 реле 21 давления, включается электромагнит 24. Производится поворот планшайбы стола, После трогания планшайбы с места освобождается путевой переключатель 6, а перед завершением ее поворота срабатывает путевой переключатель 7.

При этом размыкается его контакт 10

1 в цепи обмотки 2 контактора (контакт

8 6 замкнут) и замыкается контакт

12., включая второе промежуточное реле с обмоткой 17. Контакт 18, этого реле образует цепь самопитания, а контакт 2011 подготавливает выключение первого промежуточного реле с обмоткой 13. Продолжение поворота приводит к отключению путевого переключателя 7, контакт 11„ которого размыкает цепь питания обмотки 13 первого промежуточного реле, а контакт 10,г в цепи обмотки 2 контактора приходит в замкнутое состояние„—

При обесточивании обмотки 13 реле размыкается его контакт 15, в цепи электромагнита 23, вызывая его отключение. Происходит реверс планшайбы стола и поджим к фиксатору.

В момент фиксации срабатывает путевой переключатель 6, контакт

8 в цепи обмотки которого размыка6 ется (контакт 10„замкнут), а контакт 9 отключает обмотку 17 второ6

ro промежуточного реле, контакт 19,„ которого, в свою очередь, отключает электромагнит 24. В результате выключения электромагнита 24 осуществляется зажим планшайбы, после чего становится возможным движение силовых головок, Если после трогания планшайбы с места происходит заедание упора, управляющего путевыми переключателя4Ь141 ми, и путевой переключатель 6 контроля исходного положения остается включенным (контакт 8„ разомкнут), пропуска очередной позиции не происходит, так как во время поворота при включении путевого переключателя

7 его контакт 10 обрывает цепь пит тания обмотки 2 контактора. В результате происходят отключение двигателя станции гидропривода и останов стола, что исключает аварийную ситуацию.

Формула и э о б р е т е н и я

Устройство управления поворотным . столом металлорежущего станка, содержащее контактор, обмотка которого подключена к выводам источника питания через кнопку включения, шунтированную первым замыкающим контактом контактора, датчик исходного положения с первым размыкающим контактом и датчик реверса с двумя замыкающими контактами, первое и второе промежуточные реле, обмотка первого реле последовательно соединена с кнопкой Поворот", вторым замыкающим контактом контактора и размыкающим контактом второго реле, шунтированным первым замыкающим контактом датчика реверса, а обмотка вто10 ого реле последовательно соединена с первым размыкающим контактом датчика исходного положения, вторым замыкающим контактом контактора и кнопкой "Реверс", шунтированной замыкающим контактом второго промежуточного реле и вторым замыкающим крнтактом датчика реверса, о т л и— ч ающе е с я тем, что, с целью повышения надежности, оно снабжено ро вторым размыкающим контактом датчика исходного положения и размыкающим контактом датчика реверса, соединен ными параллельно между собой и вклю;ченными последовательно с обмотко и

25 контактора.
