Способ шлифования губок пружины прокладчика утка ткацкого станка

Способ шлифования губок пружины прокладчика утка ткацкого станка

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильному машиностроению и может быть использовано при ш-пифовании фасонных губок пружины прокладчика утка ткацкого станка. Целью изобретения является повьппение качества обработки губок пружины прокладчика утка ткацкого станка, изготавливаемой из высокоуглеродистой легированной стали типа 50ХФА. Для ос тцествления обработки губки разводят, вводят в зону обработки фасонньгй шлифовальный круг, подводят губы до касания с торцами круга, после чего осуществляют их подачу на врезание, линейно уменьшая скорость подачи с 0,9 до О мм/с за 3 с. 3 ил. со 4 00 4; О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

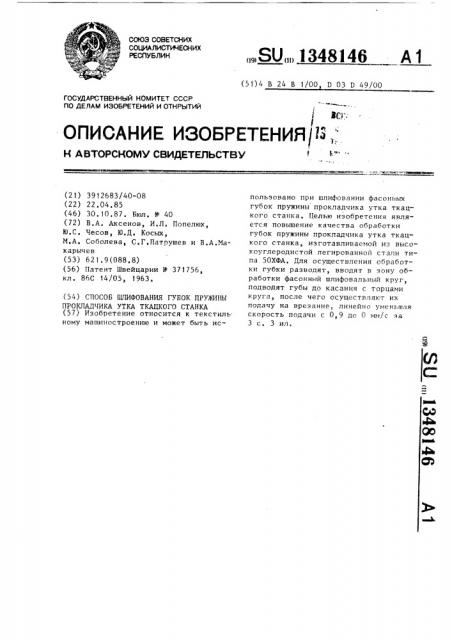

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3912683/40-08 (22) 22,04,85 (46) 30,10,87. Бюл. М- 40 (72) В.А. Аксенов, И.Л. Попелюх, l0.Ñ. Чесов, Ю.Д. Косых, М.А. Соболева, С.Г.Патрушев и В.А.Макарычев (53) 621 ° 9(088,8) (56) Патент Швейцарии У 371756, кл. 86С 14/05, 1963. (54) СПОСОБ ШЛИФОВАНИЯ ГУБОК ПРУЖИНЫ

ПРОКЛАДЧИКА УТКА ТКАЦКОГО СТАНКА (57) Изобретение относится к текстиль. ному машиностроению и может быть ис„„SU„„1348146 А 1 (51)4 В 24 В 1/00 D 03 0 49/00 пользовано при шлифовании фасонных губок пружины прокладчика утка ткацкого станка. Целью изобретения является повьппение качества обработки губок пружины прокладчика утка ткацкого станка, изготавливаемой из высокоуглеродистой легированной стали типа 50ХФА, Для осуществления обработки губки разводят, вводят в зону обработки фасонный шлифовальный круг, подводят губы до касания с торцами круга, после чего осуществляют их подачу на вреэание, линейно уменьшая скорость подачи с 0,9 до О мм/с за

3 с. 3 ил.. рцг. 2

BHHKIH 3акаэ 5153/14 Тираж 114

Подписное

Произв -полигр пр-тие г ужгород ул Проектная 4

1 13481

Изобретение относится к текстильному машиностроению и может быть использовано при шлифовании фасонных губок пружины прокладчика утка ткацкого станка.

Целью изобретения является повышение качества обработки губок пружины иэ высокоуглеродистой легированной стали типа 50ХФА за счет линейно- Ip

ro уменьшения скорости подачи на врезание нормированного начального значения до нуля.

На фиг. 1 показана конструкция пружины прокладчика утка; на фиг. 2 форма профиля губок пружины, повышающих надежность ее работы (заштрихованная часть — припуск); на фиг. 3 схема обработки.

Перед началом .обработки губки пружины 1 разводят для введения в зону обработки фасонного шлифовального круга 2. После этого их подводят до касання с торцами шлифовального круга, затем скороСть неподачи на врезание уменьшают в соответствии с зависимостью S = 0,9 — 0,3, где 0,9 начальная скорость, мм/с; 0 3 — интенсивность уменьшения скорости, мм/с ; — время обработки.

При таком законе изменения скорости подачи на врезание и времени

46

2 обработки 3 с достигается беэдефектная качественная поверхность губок пружины, так как температура в зоне резания не достигает температуры отпуска, Таким образом, благодаря изменению скорости подачи на врезание по указанной зависимости достигается повышенное качество обработки губок пружины прокладчика утка иэ высокоуглеродистой легированной стали.

Формула и э о б р е т е н и я

Способ шлифования губок пружины прокладчика утка ткацкого станка, согласно которому губки одновременно подводят к противоположным торцам шлифовального круга и сообщают им подачу на вреэание, о т и и ч а ю щ и йс я тем, что, с целью повышения качества обработки губок пружины из высокоуглеродистой легированной стали, скорость подачи на врезание плавно уменьшают в соответствии с зависи-, мостью S = 0,9 — 0,3Г, где S — скорость подачи на врезание, мм/с; 0,9 начальная скорость, мм/с; 0,3 — интенсивность уменьшения скорости, мм/с ; — время обработки.
