Устройство для хранения ручного инструмента

Устройство для хранения ручного инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию , предназначенному для хранения ручного инструмента. Цель изобретения - повышение удобства пользования за счет уменьшения габаритов. Устройство содержит раму 1, на направляюших 2 которой установлены выдвижные яшики 3 с защитными планками 4 и ложементами 5. На боковой поверхности каждого из выдвижных ящиков выполнен продольный паз 6. Устройство снабжено установленными на каждом ложементе 5 и входящими в продольный паз роликами 7, рычагами 8, одни концы которых щарнирно связаны с роликами, а другие шарнирно установлены на ложементах 5, стержнями 9, каждый из которых одним концом закреплен на боковой поверхности ящика 3, а другим - на одном из крайних ложементов, и размещенным на раме 1 управляемым упором, выполненным в виде рамки 10 и педали 11, фиксирующим ящики 3 и ложементы 5 в закрытом и рабочем положениях . В теле ящиков 3 выполнены углубления 12 и 13, предназначенные для западания рамки 10 при фиксировании ящиков 3 и ложементов 5. 1 з.п. ф-лы, 2 ил. i (Л 6 3 J2 оо 00 о со // Фиг

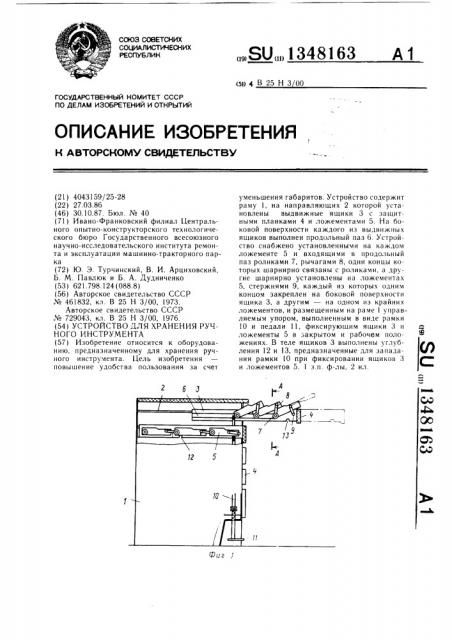

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1348163 (51) 4 В 25 Н 3 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 2 6 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АBTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 4043159/25-28 (22) 27.03.86 (46) 30.10.87. Бюл. № 40 (71) Ивано-Франковский филиал Центрального опытно-конструкторского технологического бюро Государственного всесоюзного научно-исследовательского института ремонта и эксплуатации машинно-тракторного парка (72) Ю. Э. Турчинский, В. И. Арциховский, Б. М. Павлюк и Б. А. Дудниченко (53) 621.798.124 (088.8) (56) Авторское свидетельство СССР № 461832, кл. В 25 Н 3/00, 1973.

Авторское свидетельство СССР № 729043, кл. В 25 Н 3/00, 1976. (54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ РУЧНОГО ИНСТРУМЕНТА (57) Изобретение относится к оборудованию, предназначенному для хранения ручного инструмента. Цель изобретения повышение удобства пользования за счет уменьшения габаритов. Устройство содержит раму 1, на направляюших 2 которой установлены выдвижные ящики 3 с загцитными планками 4 и ложементами 5. На боковой поверхности каждого из выдвижных ящиков выполнен продольный паз 6. Устройство снабжено установленными на каждом ложементе 5 и входящими в продольный паз роликами 7, рычагами 8, одни концы которых шарнирно связаны с роликами, а другие шарнирно установлены на ложементах

5, стержнями 9, каждый из которых одним концом закреплен на боковой поверхности яшика 3, а другим — на одном из крайних ложементов, и размещенным на раме 1 управляемым упором, выполненным в виде рамки

10 и педали 11, фиксирующим ящики 3 и ложементы 5 в закрытом и рабочем положениях. В теле ящиков 3 выполнены углубления 12 и 13, предназначенные для западания рамки !О при фиксировании ящиков 3 и ложементов 5. 1 з.ll. ф-лы, 2 ил.

1348163 опускают педаль 11 и производят задвижео ние ящика 3. При задвижении ящика рамка

10 упирается в торец крайнего ложемента с 5, и при дальнейшем движении ящика 3 происходит укладка ложементов 5 в ступенчатое положение, которое является рабочим.

Далее рамка 10 попадает в углубление

l2 и стопорит ящик 3 в рабочем положении.

При установке ящиков 3 в закрытое положение нажимают на педаль 11 и произ10 водят выдвижение ящиков 3 на полную величину, при этом ложементы 5 укладываются в горизонтальное положение. Затем ящики 3 задвигают полностью до западания рамки 10 в углубление 13.

Формула изобретения

А-Я

Составитель Е. Макеев

Редактор М. Бандура Текред И. Верее Корректор Л. Г!атай

Заказ 4807/!5 Тираж 95! Г1одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к оборудованию предназначенному для хранения ручног инструмента или деталей, и может быт использовано в передвижных ремонтных ма терских с ограниченной рабочей площадью

Цель изобретения — повышение удоб ства пользования за счет уменьшения габа ритов.

На фиг. 1 показано предлагаемое уст ройство, общий вид; на фиг. 2 — се чение А — А на фиг. 1.

Устройство для хранения ручного инстру мента содержит раму 1, в которой на направ ляющих 2 установлены выдвижные ящик

3 с защитными планками 4 и ложемента ми 5 для инструмента. На боковой поверхности каждого из выдвижных ящиков 3 выполнен продольный паз 6. Устройство снабжено установленными на каждом ложементе

5 и входящими в продольный паз 6 роликами 7, рычагами 8, одни концы которых шарнирно связаны с роликами 7, а другие шарнирно установлены на ложементах 5, стержнями 9, каждый из которых одним концом закреплен на боковой поверхности ящика 3, а другим — на одном из крайних ложементов 5, и размещенным на раме

1 управляемым упором, выполненным в виде рамки 10 и педали 11, фиксирующим ящики 3 и ложементы 5 в закрытом рабочем положении. В ящике 3 выполнены углубления 12 и 13, предназначенные для западания рамки 10 при фиксировании ящи- 30 ков 3 и ложементов 5.

Устройство работает следующим образом.

Перевод в рабочее положение осуществляется при нажатии на педаль 11, при этом рамка 10 выходит из углубления 13 и ящик 3 рукой извлекается из рамы 1, скользя по направляющим 2. Ящик 3 первоначально выдвигают на полную величину, после этого

1. Устройство для хранения ручного инструмента, содержащее раму, размещенные в ней с возможностью перемещения ящики с ложементами для инструмента, отличающееся тем, что, с целью повышения удобства пользования, на боковой поверхности каждого ящика выполнен продольный паз, устройство снабжено установленными на каждом ложементе и входящими в продольный паз роликами, рычагами, одни концы которых шарнирно связаны с роликами, а другие шарнирно установлены на ложементах, стержнями, каждый из которых одним концом шарнирно закреплен на боковой поверхности одно из ящиков, а другим — на одном из крайних ложементов, и размещенным на раме управляемым упором, фиксирующим ящики и ложементы в закрытом и рабочем положении.

2. Устройство по и. 1, отличающееся тем. что управляемый упор выполнен в виде кинематически связанных друг с другом рамки и педали.
