Реферат



Класс 304, 27oi № 134822

СССР

1 ь11.о. и ОТЕКА

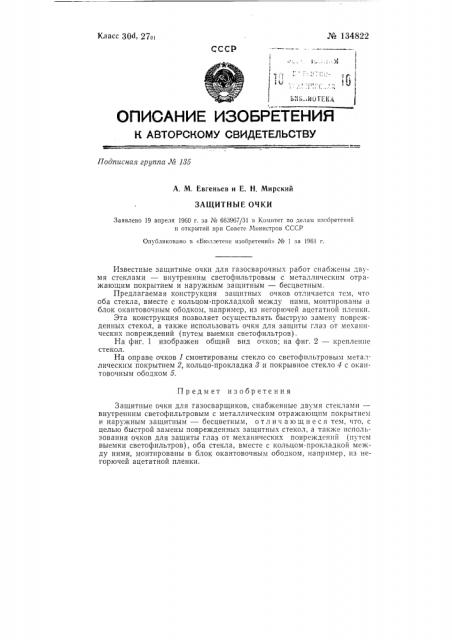

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 185

А. М. Евгеньев и Е. Н. Мирский

ЗАЩИТНЫЕ ОЧКИ

Заявлено 19 апреля 1960 г. за № 663967/31 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б1оллетепе изобретений > № 1 за 1961 г.

Предмет изобретения

Защитные очки для газосварщиков, снабженные двумя стеклами— внутренним светофильтровым с металлическим отражающим покрытием и наружным защитным — бесцветным, отл ич а ю щи е с я тем, что, с целью быстрой замены поврежденных защитных стекол, а также использования очков для защиты глаз от механических повреждений (путем выемки светофильтров), оба стекла, вместе с кольцом-прокладкой между ними, монтированы в блок окантовочным ободком, например. из негорючей ацетатной пленки.

Известные защитные очки для газосварочных работ снабжены двумя стеклами — внутренним светофильтровым с металлическим отражающим покрытием и наружным защитным — бесцветным.

Предлагаемая конструкция защитных очков отличается тем, что оба стекла, вместе с кольцом-прокладкой между ними, монтпрованы в блок окантовочным ободком, например, из негорючей ацетатной пленки.

Эта конструкция позволяет осуществлять быструю замену поврежденных стекол, а также использовать очки для защиты глаз от механических повреждений (путем выемки светофильтров).

На фиг. 1 изображен общи"; на фиг. 2 — крепление стекол.

На оправе очков 1 смонтированы стекло со светофильтровым металлическим покрытием 2, кольцо-прокладка 8 и покрывное стекло 4 с окантовочным ободком 5..% 134822
