Реферат

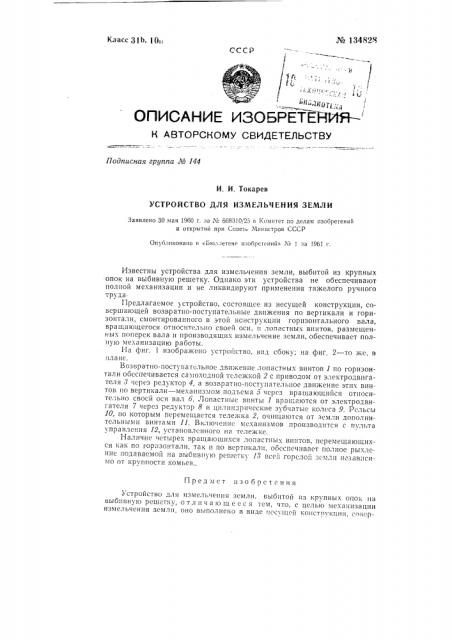

Класс Д1Ь, ((j, № 134828

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа И И4

И. И. Токарев

УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ ЗЕМЛИ

Заявлено 30 мая 1960 г. за Л 668310/25 в 1(омитет по делам изобретений и открытий прн Совет = Министров СССР

Опубликовано в кую: летсие изобретений» М 1 ".а 1961 и.

Предмет изобpåòåíöÿ

Устройство для измельчения земли, выбитой из крупных опок на выбивну!о решетку, о т л и ч а ю щ е с с я тем, ч-, ., что, с целью механизации измельчения земли, oHG выполнено в виде н-- "" . -, зс

Iåñóùå1! конструкции, сове рИзвестны устройства для измельчения земли, выбитой из крупных опок на выбивную решетку. Однако эти устройства не обеспечивают полной механизации и не ликвидируют применения тяжелого ручного труда

Предлагасмос s стройство, состоящее из несущей конструкции, совершающей возвратно-поступательные движения по вертикали и горизонтали, смонтированного в этой конструкции горизонтального вала, вращающегося относительно своей оси, и лопастных винтов, размещенных поперек вала и производящих измсльчение земли, обеспечивает полную механизацию работы.

На фиг. изображено устройство, вид сбоку; на фиг. 2 — To жс, в плане.

Возвратно-поступательное движение лопастных винтов 1 по горизонтали обеспечивается самоходной тележкой 2 с приводом от электродвигателя 3 через редуктор 4, а возвратно-поступателыюе движение этих винтов по вертикали — механизмом подъема 5 чсрсз вращающийся относительно своей оси вал 6. Лопастные винты 1 враи;аются от электродви10 гателя 7 через редуктор 8 и цплш!дрические зубчатыс колеса 9. Рельсы, по которым перемещастся теле кка 2, очищаются от земли дополнитсльнь!ми винтами 11. Включение механизмов производится с пульта управления 12, установленного на тележке.

Наличис четырех вращающихся лопастных винтов, перемещающихся как по горизонтали, так и по вертикали. обеспечивает полное рыхление подаваемой на выбивну!о решетку 1,> всей горелой земли независимо от крупности комьев,.

¹ 134828 шающей возвратно-поступательное перемещение по вертикали и горизонтали, в которой установлен горизонтальный вал, вращающийся относительно своей оси, поперек которого размещены лопает lhl(винты, пРоизводящие измельченис земли.

5 12

Пе//Юс /ны6 л/раис//ор//7 еД з ю к

1 ! >

»>
