Переплетный материал

Переплетный материал

Иллюстрации

Показать все

Реферат



Изобретение относится к полиграфии и позволяет улучшить качество материала за счет повьпиения стойкости к воздействию жиров и мокрому истиранию . На бумажную основу наносят адгезионный слой на основе двухкомпонентного полиуретануреилина и покрытие выполняют из полиуретана на основе производных гидразина с мол.м. 15000 - 40000 , полимерной добавки - полиэфирной смолы формулы 0-R Н (Л Л , I II I . . но О 1Ш (СИ 2)2 ОН с оо ii СО Нз СН о CN--( СНз с мол.м. 2136-3751 и полиэтиленгликоля. Компоненты покрытия берут при следующем соотношении, мае.ч.: полиуретан на основе производных гидразина 50-80, полиэфирная смола 5-30 и полиэтиленгликоль 2-5. 1 табл.

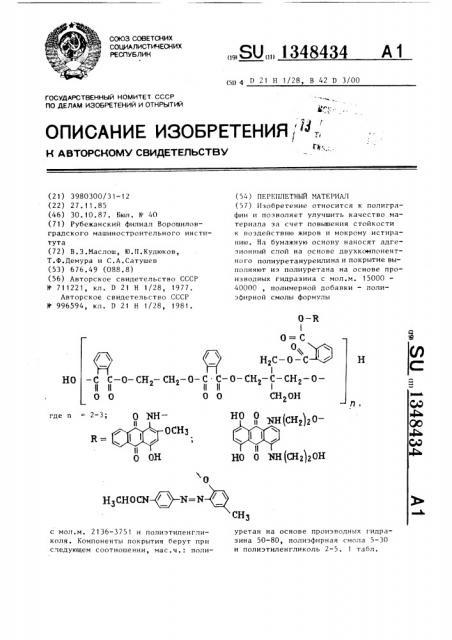

СОЮЗ СОВЕТСКИХ

COUHAЛИСТИЧЕСНИХ

РЕСПУБЛИК (gD D 21 kk 1/28, 8 42 D 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

iгrt i, ОПИСАНИЕ 8306PETEHHR)

К А ВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

0 — R

О=С

Н С вЂ” 0 — С

С-0-СН -С-СН -02 2

0 СН 0Н

НО

-С С вЂ” 0 — СН2 — СН2 — 0 — С

11 II И

0 0 0

Р г где n = 2-3;

"0 о ггн(сн,)го0 24Н

1!

ОСН но о ггн(<яг)гон

0 0Н

0 с мол.м. 2136-3751 и полиэтиленгликоля. Компоненты покрытия берут при следующем соотношении, мас.ч.: поли(21) 3980300/31 — 12 (22) 27.11.85 (46) 30.!0.87. Бюл. Иг 40 (71) Рубежанский филиал Ворошиловградского машиностроительного института (72) В.З.Маслош, Ю.П.Кудюков, Т.Ф.Демура и С.А.Сатушев (53) 676.49 (088.8) (56) Авторское свидетельство СССР

М - 711221, кл. D 21 k1 1/28, 1977.

Авторское свидетельство СССР

У 996594, кл. D 21 Н 1/28, 198!.

„„SU„„1348434 А 1 (54 ) ПЕРЕПЛ!ЕТНЬЙ МАТЕРИАЛ (57) Изобретение относится к полиграфии и позволяет улучшить качество материала за счет повышения стойкости к воздействию жиров и мокрому истиранию. На бумажную основу наносят адгезионный слой на основе двухкоипонентного полиуретануреилина и покрытие выполняют из полиуретана на основе производных гидразина с мол.м. 15000

40000, полимерной добавки — полиэфирной смолы формулы уретан на основе производных гидразина 50-80, полиэфирная смола 5-30 и полиэтиленгликоль 2-5. 1 табл, 34 2 шения стойкости к воздействию жиров и мокрому истиранию.

Пример 1. Переплетный материал получают по следующей технологии.

0 — R

0=C о н2с о с н

1 — О- СН2- — CH — oll

0 CHãоН

Но где n = 2-3, О 24H— но о мн(он,),оосн, но о хн(сн,),он Is) 0 ОН (А) 0 н сносы N=N сн

Полученный раствор тщательно смешивают с полиуретансемикарбазидом и полиэтиленгликолем ПЭГ-115. Приготовленный состав покрытия равномерно на- З5 носят на временную подложку. Временную подложку с нанесенным слоем покрытия помещают в первую термокамеру, где при 60- 120 С (по зонам) происходит сушка и формирование полимерного 40 слоя материала. Затем на сухую поверхность покрытия наносят адгезионный слой и сразу же после нанесения адгезионного слоя на него накладывают и припрессовывают основу переплет- 4> ного материала — бумажное полотно по

ГОСТ 6749-74 под воздействием дубли1 13484

Изобретение относится к полиграфии, а именно к переплетным материалам, и может быть использовано при изготовлении издательской продукции, сувенирных изделий и беловых товаров.

Целью изобретения является улучшение качества материала за счет повыс с- о-сн,-сн,-оП 11 ll

О 0 о рующих валков.

Полученный материал направляют во вторую термокамеру, где при 80-120 С (по зонам) происходит структурирование адгезионного слоя и скрепление полимерного слоя с материалом основы.

После второй термокамеры производят охлаждение материала до комнатной температуры и отделяют временную подложку.

Состав покрытия, мас.ч.:

Полиуретансемикарбазид 80

Предварительно готовят раствор полиэфирной смолы формулы I

Смола полиэфирная формулы I, где R=A,ìîë.ìàñ.

2136 30

Полиэтиленгликоль 5

Диметилформамид 18

Состав адгезионного слоя,мас.ч.:

Олигоуретан с функциональными группами в цепи (70K-ной концентрации) 100

Аддукт ТДИ-TMII (707-ной концентрации) 15

Пример 2. Состав покрытия, мас.ч.:

Полиуретансемикарбазид 50

Смола полиэфирная формулы I, где R=B,ìîë.мас, 3751 5

Полиэтиленгликоль 5

Диметилформамид 10

Состав адгезионного слоя, мас.ч.:

Олигоуретан с функциональными группами в цепи (70X-Н0А концентрации), 30

Аддукт ТДИ-ТМП (707.-ной концентрации) 2

Для получения переплетного материала используют офсетную бумагу 9 3 массой 80 г/м .

1348434

Пример 3. Состав покрытия, мас.ч.:

Полиуретансемикарбазид 65

Смола полиэфирная формулы 1, где R=C,ìîë.ìàñ. .5

3089 20

Полиэтиленгликоль 2

Диметилформамид 11

Состав адгеэионного слоя, мас.ч.:

Олигоуретан с функциональными группами в цепи (70%-ной концентрации) 65

Аддукт ТДИ-TNII (70%-ной концентрации) 10

Для получения переплетного материала используют бумагу-основу (ТУ-8101-464-78).

Пример 4. Состав покрытия, мас.ч.:

Полиуретансемикарбазид

Смола полиэфирная формулы I где R=C,ìîë.ìàñ.

3089 15

Полиэтиленгликоль 5 25

Диметилформамид 12

Состав адгеэионного слоя, мас ° ч.:

Олигоуретан с функциональными группами в цепи (70%-ной концентрации) 50 зп

Аддукт ТДИ-ТИП (70%-ной концентрации) 2

Для получения переплетного материала используют как основу бумагу по

ГОСТ 6749-74.

Пример 5. Состав покрытия, мас.ч.:

Нолиуретансемикарбазид 68

Смола полиэфирная формулы Е, где R=B,Moë.ìàñ. 40

3751

35

1

О=С

О,, Н2С вЂ” O — C Н

I с-0-сн -с-сн -О2 1 2 о сн он

Tl >

О 2Щ(СН,),Огде п = 2-3, НО О МН(СН )рОН н,сносы =к

О OH

СН3 но -с с — о-сн — сн-о-с

11 II II о О 0

0 2ЧН— но !

1 оснЗ

Полиэтиленгликоль 4

Диметилформамид 14

Состав адгезионного слоя, мас.ч.:

Олигоуретан с функциональными гидроксильными группами в цепи (70%-ной концентрации) 80

Аддукт ТДИ вЂ” TMII (70%-ной концентрации) 8

Для получения переплетного материала используют основу по примеру 3.

Результаты испытаний предлагаемого переплетного материала приведены

-в таблице.

Результаты лабораторных испытаний показали, что предлагаемый переплетный материал обладает по сравнению с прототипом большей устойчивостью к действию жиров и мокрого истирания, что позволяет широко использовать его в полиграфической промышленности. формула изобретения

Переплетный материал, состоящий иэ бумажной основы и нанесенных на нее последовательно адгезионного слоя на основе двухкомпонентного полиуретануреилина и покрытия, выполненного иэ состава, включающего полиуретан на основе производных гидразина с мол.м. 15000-40000, полимерную добавку и краситель, о т л и ч а ю щ и и с я тем, что, с целью улучшения качества материала эа счет повышения стойкости к воздействую жиров и мокрому истиранию, состав покрытия дополнительно содержит полиэтиленгликоль, а в качестве полимерной добавки и красителя — полиэфирную смолу общей формулы Q — Я

5 1348434 а мол.м. 2136-3751 при следующем соотношении компонентов, мас.ч.:

Полиуретан на основе производных гидразиПоказатели

Предлагаемый по примерам

Извест. ный

1 2 3 4 5

1-2

Устойчивость к мокрому истиранию, цикл

Более

400

Более

400

Более

400

Более

400

Более

400

Влагопоглощение, X

Стойкость к действию

24Х-ного раствора NaC1 (пота), балл

91

По 3-балльной системе

Составитель В.Шиманская

Редактор Л.Веселовская Техред Л.Сердюкова Корректор М.Пожо

Тираж 340 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 5170/29

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4

Устойчивость ф к действию жиров, балл на с мол.мас. 1500040000

Полиэфирная смола

Полнэтиленгликоль

50-80

5-30

2-5
