Способ извлечения селена из концентратов

Способ извлечения селена из концентратов

Иллюстрации

Показать все

Реферат



Изобретение относится к гидрометаллургии редких металлов, а именно к способам извлечения селена из молибденовых концентратов, и может быть использовано при переработке молибденового сырья, содержащего селен, для повышения степени извлечения селена и качества получаемого продукта. Для этого 100 г молибденового концентрата с содержанием Мо 15-20% и Се 6- 20% предварительно выщелачивают 8- 10%-ным раствором аммиака с добавкой 5-10% сульфата аммония при Т:Ж 1:2. При этом до 55% молибдена переходит в раствор. Отфильтрованный кек выщелачивают щелочным раствором сульфата натрия при соотношении как - Na 30 NaOH 1:1:0,4 и массовом соотношении Т:Ж 1:2. Процесс проводят при в течение одного часа. Селен из горячего раствора осаждают нейтрализацией разбавленной 1:1 серной кислотой в виде серого мелкокристаллического порошка. После фильтрации продукт высушивают в сушильном шкафу при 50- 60°С. Степень извлечения 98,9%, , 2 з.п. ф-лы, 1 табл. (Л оо 4 00

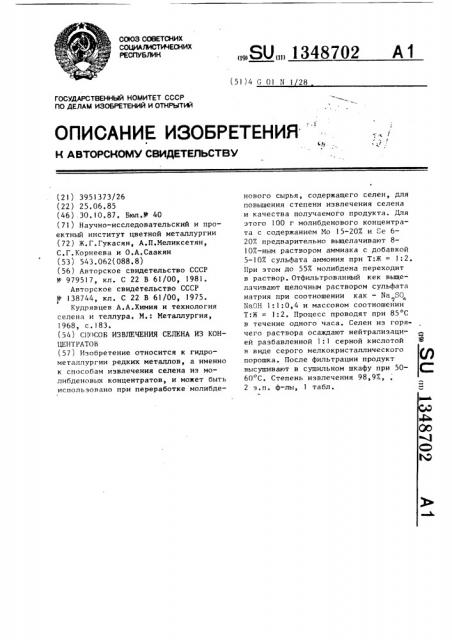

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 G 01 N I 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3951373/26 (22) 25.06.85 (46),30.10.87. Бюл.У 40 (71) Научно-исследовательский и проектный институт цветной металлургии (72) Ж.Г.Гукасян, А.П.Меликсетян, С.Г ° Корнеева и О.А.Саакян (53) 543.062(088.8) (56) Авторское свидетельство СССР

У 979517, кл. С 22 В 61/00, 1981.

Авторское свидетельство СССР Ф 138744, кл. С 22 В 61/00, 1975.

Кудрявцев А.А.Химия и технология селена и теллура. М.: Металлургия, 1968, с,183. (54) Сl!ОСОБ ИЗВЛЕЧЕНИЯ СЕЛЕНА ИЗ КОНЦЕНТРАТОВ (57) Изобретение относится к гидрометаллургии редких металлов, а именно к способам извлечения селена иэ молибденовых концентратов, и может быть использовано при переработке молибде„„SU„„1348702 А1 нового сырья, содержащего селен, для повышения степени извлечения селена и качества получаемого продукта. Для этого 100 r молибденового концентрата с содержанием Мо 15-207 и Se 6207. предварительно вьпцелачивают 8107-ным раствором аммиака с добавкой

5-10% сульфата аммония при Т:Ж = l:2, При этом до 55% молибдена переходит в раствор. Отфильтрованный кек вьпцелачивают щелочным раствором сульфата натрия при соотношении как — Na SO

Ф г\

NaOH 1:1:0,4 и массовом соотношении

Т:Ж = 1:2. Процесс проводят при 85 С в течение одного часа. Селен из горячего раствора осаждают нейтрализацией разбавленной 1:1 серной кислотой и виде серого мелкокристаллического порошка. После фильтрации продукт высушивают в сушильном шкафу при 5060 С. Степень извлечения 98,9%, 2 з.п. ф-лы, 1 табл.

1 !34

Изобретение относится к гидрометаллургин редких металлов, а именно к способам извлечения селена из молибденовых концентратов, и может быть использовано при переработке молибденового сырья, содержащего селен.

Цель изобретения — повышение сте" пени извлечения селена и качества получаемого продукта.

Пример. 100 г молибденового концентрата с содержанием Мо 15-207. и $е 6-207., предварительно промытого водой от примесей серной кислоты, в течение 1 ч подвергают выщелачиванию

8-IOX-ным раствором аммиака с добавкой 5-107 сульфата аммония (натрия) при ТгЖ = 1:2 ° При этом до 55Х Мо переходит в раствор, отфильтрованный кек содержит 15-307 Se и 10-157. Мо в виде нерастворимого сульфида молибдена. Выщелачивание селена проводят щелочным раствором сульфата натрия при соотношении кек:Na $0 :NaOH

1:1:0,4 и весовом соотношении Т:Ж =

1:2. Процесс выщелачивания проводят при 85 С в течение 1 ч ° Селен из горячего раствора осаждают нейтрализацией разбавленной 1:I серной кислотой в виде серого мелкокристаллического порошка. После фильтрации продукт высушивают в сушильном шкафу при 5060 С. Степень извлечения селена составляет 98,97. Полученный продукт отличается высокой степенью чистоты.

В таблице представлены экспериментальные результаты выщелачивания се8702 2 Ъ пена при различном соотношении параметров.

Таким образом, предлагаемый способ

5 обеспечивает практически полное (98,5-99,51) извлечение селена иэ молибденсодержащих продуктов при относительно невысоких расходах реагентов, а также позволяет осуществлять процесс извлечения этого редкого металла без отходов и потерь его в окружающую среду. формула и э обретения

1. Способ извлечения селена иэ концентратов путем выщелачивания сульфитом натрия с последующей переработкой раствора, о т л и ч а ю— шийся тем, что, с целью повышения степени извлечения селена при переработке молибденовых концентратов, из последних удаляют растворимые соединения молибдена, а выщелачивание селена-иэ полученного кека проводят

25 щелочным раствором сульфита натрия при массовом соотношении кек:сульфит натрия:гидроксид натрия 1,0:(I 01,5):(0,4-0,6) и массовом соотношении Т:Ж 1,0:(2,0-2,5) при нагревании.

2. Способ по п.l, о т л и ч а ю— шийся тем, что растворимые соединения молибдена удаляют обработкой 8-10%-ним раствором аммиака с добавкой 5-IOX сульфата натрия при

Т:Ж = 1:2.

3. Способ по п.!, о т л и ч а ю— шийся тем, что процесс выщелачивания селеиа ведут при 85-90 С в течение 1 — 1,5 ч.

1348702

Г

ТемпеСпособ

Время, ч оотношение

Т:Ж ратура в ьпцелачивания, С

1:0,5:0,2

1,0 62

85 l 0 987

1:1,0:0,4

1:1,2:0,5

1:2,2

85 1,5 99,4

90 1,5 99,2

1:1,5:0,6

1:2,5

1:2:0,8

1:3

1,5 96,8

Известный

Вьпцелачивание проводят 30Х-ным раствором 70

Na SO

Составитель Г.Цой

Редактор И.Рыбченко Техред Л.олийнык Корректор M.ÌÿêLèìèøèíåö

Заказ 5182/42

Тирах 775 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г,Ужгород, ул.Проектная,4

Предлагаемый

Соотношение

KeK Na SOS:NaOH

1:1,0

1:2,0

Извлечение

Se в раствор, Е к исх.
