Устройство для регулирования уровня воды в ирригационных системах

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для регулирова 1ия уровня воды в ирригационных каналах, оснащенных регулирующими гидротехническими сооружения. Устройство для регулирования уровня воды в ирригационных системах содержит установленный в водовыпуске 2 затвор в виде гибкой оболочки 1. Полость гибкой оболочки 1 сообщена с верхним бьефом входным патрубком 3, а с нижним бьефом первым 4 и вторым 5 выходными патрубкаьп1. Устройство содержит поплавковый датчик уровня 6, клапан 7, установленный на первом выходном патрубке 4, емкость 8 со сливным отверстием 9 и трубопроводом 10. Вклзочение в устройство клапана 13, установленного на втором выходном патрубке 5 и сообщенного с емкостью 8, которая расположена на максимальной отметке заданного уровня нижнего бьефа в зак рытом положении клапана 13 позволяет повысить полезный объем воды в нижнем бьефе для аккумулирования части избыточного стока воды из верх него бьефа. 1 ил. - SS сл В5макс Я..1/72 оо 4 00 оо ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,Я0„„1348782 А 1 (ц 4 С 05 D 9/00

gfp» g!flap Ц р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13 .,,,13 ц ь,",.я»; у!

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

8$710fl C

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4037686/24-24 (22) 14 ° 03,86 (46) 30,10,87, Вюл, Р 40 (71) Чимкентский филиал Проектноконструкторского и технологического института "Водоавтоматика и метрология" (72) О, Исаев и С. В, Кибальникон (53) 621,646(088,8) (56) Авторское свидетельство СССР

N 809086, кл. G 05 D 9/00, 1981, Авторское свидетельство СССР !

» 1053069, кл, G 05 D 9/00, 1982, (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

УРОВНЯ ВОЛЫ В ИРРИГАЦИОНН!!Х СИСТЕМАХ (57) Изобретение относится к сельскому хозяйству и может быть использовано для регулирования уровня воды в ирригационных каналах, оснащенных регулирующими гидротехническими сооружениям»». Устройство для регулирования уровня воды в ирригационных системах содержит установленный в водовыпуске 2 затвор в виде гибкой оболочки 1 ° Полость гибкой оболочки

1 сообщена с верхним бьефом входным патрубком 3, а с нижним бьефом первым 4 и вторым 5 выходными патрубкам»». Устройство содержит поплавковый датчик уровня 6, клапан 7, установленный на первом выходном патрубке

4, емкость 8 со сливным отверстием

9 и трубопроводом 10 ° Включение в устройство клапана 13, установленного на втором выходном патрубке 5 и сообщенного с емкостью 8, которая расположена на максимальной отметке заданного уровня нижнего бьефа в закрытом положении клапана 13 позволяет повысить полезный объем воды в нижнем бьефе для аккумулирования части избыточного стока воды из верхнего бьефа ° 1 ил °

1 1348782 2

l0

55 ход,ное состояние, Изобретение относится к сельскому хозяйству и может быть использовано для регулирования уровней ноды в ирригационных каналах, оснащенных регулирующими гидротехническими сооружениями, Цель изобретения — поньппение полезного объема ноды в нижнем бьефе для аккумулирования части избыточного стока воды иэ верхнего бьефа.

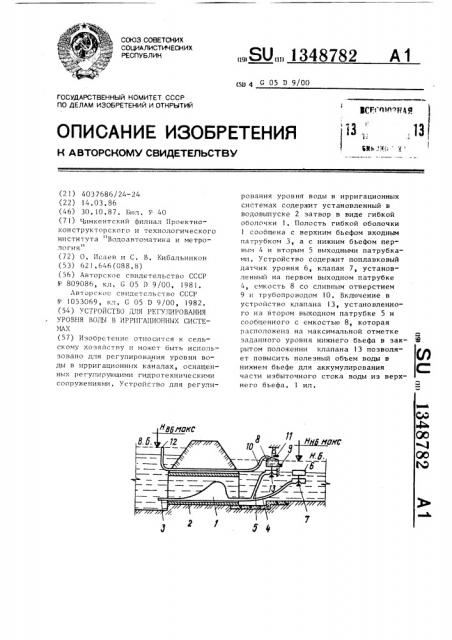

На чертеже изображено предлагаемое устройство, Устройство включает затвор, выполненный в виде гибкой оболочки 1, установленной внутри трубчатого нодовыпуска 2, 1lолость гибкой оболочки 1 соединена с верхним бьефом входным патрубком 3, а с нижним — первым 4 и вторым 5 выходными натрубками ° Устройстно содержит поплавковый датчик

6 уровня, установленный на первом выходном патрубке 4 и связанный с клапаном 7 ° Устройство содержит емкость 8 со спивным отверстием 9, установленную н нижнем бьефе и сообщенную трубопроводом 10 с верхним бьефом. Емкость 8 поср"дством трособлочной системы кинематически снязяня с противовесом ll, Торец 12 трубопровода 1О размещен на отметке заданного уровня верхнего бьефа Нв-. „

Емкость 8 соединена с клапаном 13, уcòà«îâëåHíûì ня втi?ðîM выходном пятрубке 5, и расположена на максимальной отметке заданно "0 уровня нижнего бьефа Н „ кс н закрытом положении клапана 13 ° Сечение входного патрубкя 3 меньше суммарного рабочего сечения выходных патрубков

4 и 5, Устройство работает следующим образом, В исходном состоянии, когда уровень «оды в верхнем бьефе трубчатого водо«ыпуска 2 не достигаегся максималь— ной отметки Н,с м „,, вода не поступает в емкость 8 со спинным отверстием 9, емкость 8 опорожнена, вес противовеса 11 больше веса опорожненной емкости 8, под воздействием силы тяжести противовеса 11 клапан

12 закрыт, и устройство функционирует кяк регулятор уровня нижнего бьефа, При превьппении уровнем нижнего бьефа заданной отметки клапан 7 закрывается, прекращается отток воды через первый выходной патрубок 4.

Полость гибкой оболочки 1 наполняется

«одой и перекрывает трубчатый водовыпуск 2, в результате чего отток

«оды уменьшается, вызывая понижение уровня воды в нижнем бьефе, Если уровень воды в нижнем бьефе становится ниже заданного, клапан 7 открывается и нода по первому выходному патрубку 4 сбрасывается иэ полости гибкой оболочки 1 в нижний бьеф, в результате чего отток воды из гибкои оболочки l становится выые притока, Гибкая оболочка 1, опорожняясь, деформируется и открывает трубчатый водовыпуск 2, что увеличивает приток воды в нижний б ьеф, в ызына я пон ышение уровня воды.

При превьппении уровнем верхнего бьефя максимальной отметки Н в б макс нодя, переливаясь через торец 12 трубопровода 10,, поступает в емкость

8, Вследствие того, что приток воды вьппе ее оттока через сливное отверстие 9, емкость 8 заполняется водой °

При ec .е емкости 8 с водой больше неся 1 ротивонеса 11 клапан 13 открынается. Вода по второму патрубку

5 сбрасывается из гибкой оболочки I н нижний бьеф, Гибкая оболочка 1, опорожняясь, деформируется и открывае- трубчатый водовыпуск 2, в результате чего увеличивается приток ноды в нижний бьеф, Уровень ноды в нижнем бьефе повышается. При условии переполнения канала и достижения максимального уровня воды в нижнем бьефе Н „ вследствие опускания емкости 8 в ноду вес противовеса ll становится больше веса емкости 8 с водой, и клапан 13 под воздействием противовеса ll закрывается (в момент превышения уровнем воды в нижнем бь.фе заданного значения клапан 7 был закрыт), Отток воды из первого выходного патрубка 4 прекращается, гибкая оболочка 1 наполняется водой и перекрывает трубчатый водовыпуск

2, приток ноды через который уменьшается, что вызывает понижение уровня воды в нижнем бьефе ° При понижении уровня воды в бьефах устройства ниуровней Нв S макс и Нн с макс вследствие прекращения поступления воды по трубопроводу 10 емкость 8 опорожняется через спивное отверстие

9, и устройство возвращается в ис48782

Составитель Т. Задворная

Редактор А, Маковская Техред А.Кравчук Корректор Л, Патай

Заказ 5188/46 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 з 13

Формула изобретения

Устройство для регулирования уровня воды в ирригационных системах, содержащее установленный в водовыпуске затвор, выполненный в виде гибкой оболочки, полость которой соединена с верхним и нижним бьефами соответственно входным патрубком и первым и вторым выходными патрубками,поплавковый датчик уровня нижнего бьефа, установленный на первом выходном патрубке и связанный с клапаном, размещенная в нижнем бьефе и сообщенная трубопроводом с верхним бьефом емкость со сливным отверстием, кинематически связанная с противовесом, торец трубопровода размещен на отметке заданного уровня верхнего бьефа, сечение входного патрубка меньше суммарного рабочего сечения выходных патрубков, о т л и ч а ю— щ е е с я тем, что, с целью повышения полезного обьема воды в нижнем бьефе для аккумулирования части избыточного стока воды из верхнего бьефа, устройство содержит клапан, установленный на втором выходном патрубке и соединенный с емкостью, которая расположена на максимальной отметке заданного уровня нижнего бьефа в закрытом положении клапана.
