Учебная модель для демонстрации потери устойчивости строительных конструкций

Учебная модель для демонстрации потери устойчивости строительных конструкций

Иллюстрации

Показать все

Реферат



Нзобретение относится к учебным моделям и позволяет демонстрировать потерю устойчивости конструкций, наполненных текучей средой. Модель подержит вертикальную винтовую иру- 3, жестко закрепленную нижним (Л со 4 00 00 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИ Х

РЕСПУБ ЛИН, ),., 13488 7 (51) С 09 В ? 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4025475/31-33 (22) 21.02.86 (46) 30. 10.87. Бюп. М 40 (71) Литовская сельскохозяйственная академия (72) Й.Й.10одис и Ф.Й.Микуцкис (53) 69.058.00 1.57 (088.8) (56) Авторское свидетельство СССР

И- 980126, кл. G 09 В 23/06, 198?.

,54) УЧГЫ1АЯ МОДЕЛЬ ДЛЯ ДЕМОНСТРАЦИИ

11ОТГ"И УСТОЙЧИВОСТИ СТРОИТЕЛЬНЫХ

1 ;ОНСТРУКЦИЙ

157) Изобретение относится к учебным моделям и позволяет демонстрировать потерю устойчивости конструкций, наполненных текучей средой. Модель сnдepжит вертикальную винтовую пpy.зп у 3, жсстко закрепленную нижним

134888 концом, и грузы 6, размещенные внутри нее, Выдвинутая иэ основания 1 и защемленная нижним концом пружина

3 беэ грузов является устойчивой, заполненная грузами 6 теряет устойчивость. Грузы 6 контактируют между собой по оси минимального момента инерции поперечного сечения пружины

3. Грузы 6 выполнены симметричными относительно главных осей поперечного сечения пружины 3 и контактирующими с внутренней поверхностью ее с исключением их перемещения в боковом направлении. i ил.

Изобретение относится к учебным приборам и может быть использовано при изложении раздела "Устойчивость" в курсах сопротивления материалов и строительной техники. 5

Цель изобретения — демонстрация потери устойчивости конструкций, наполненных текучей средой.

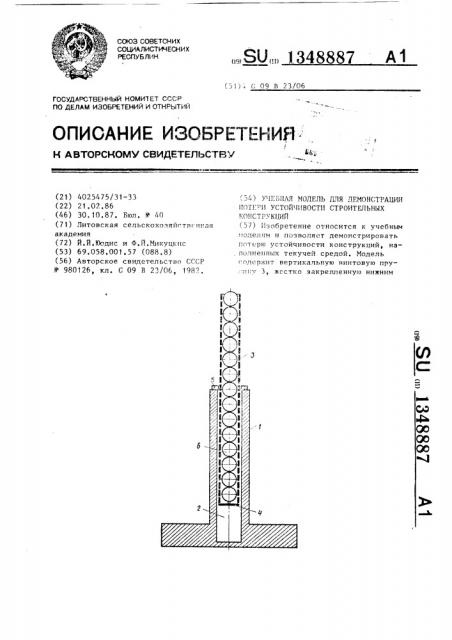

На чертеже изображена предлагаемая

10 модель, разрез.

Модель имеет основание 1 с отверстием 2, в которой размещена пружина

3, нижний конец пружины 3 закрыт крышкой 4. Фиксатор 5 служит для за15 щемления пружины 3. Внутри пружины

3 размещены грузы 6, В модели использована круглая винтовая пружина 3 и шарообразные грузы 6.

В других вариантах пружина 3 мо20 жет быть выполнена иного поперечного сечения и грузы 6 соответственно другой формы. Грузы 6, вставленные во внутрь пружины 3, контактируют между

25 собой по оси минимального момента инерции поперечного сечения пружины и симметричны относительно главных осей поперечного сечения пружины.

Перемещение грузов 6 в боковом направлении пружины исключено. Например, ЭО если поперечное сечение винтовой пружины 3 выполнено в виде прямоугольника, то грузы могут быть цилиндрическими и т.д.

Демонстрация может производиться 35 в такой последовательности.

Модель устанавливают так, чтобы пружина 3 была вертикальна. Пружину

3 с вынутыми из нее грузами 6 выдвигают из основания на сколько воэмож- 40 но и защемляют при помощи фиксатора

5. Затем, слегка принудительно искривив пружину 3, отпускают ее и она сама возвращается в исходное прямолинейное вертикальное положение. Это показывает, что пружина 3 является устойчивой. Затем вс внутрь пружины закладывают грузы 6 и по мере их укладки периодически проверяют ее устойчивость. При этом показывают, что пружина 3 заполненная грузами 6 до определенной высоты, остается устойчивой, а при дальнейшем заполнении грузами она теряет устойчиво"ть, -..е. после принудительного искривления она в первоначальное примолинейное положение не возвращается.

После демонстрации наблюдающим поясняют, что в таком состоянии может потерять устойчивость труба при заполнении ее жидкостью или опалубка железобетонной колонны в процессе закладки бетона.

Для хранения пружину 3 с грузами

6 размещают в отверстии 2 основания 1.

Предлагаемая модель способствует повышению эффективности учебного процесса эа счет повышения его наглядности, Фор мула изобретени я

Учебная модель для демонстрации потери устойчивости строительных конструкций, содержащая вертикальный стержень, жестко закрепленный нижним концом, и набор грузов, взаимодействующих со стержнем и контактирующих между собой по оси минимального мОмента инерции поперечного сечения стержня, отличающаяся тем, что, с целью демонстрации потери устойчивости конструкций, наполненных текучей средой, стержень выСоставитель Е.Чернявская

Техред А.Кравчук Корректор В.Бутяга

Редактор И.Сегляник

Заказ 5194/51 Тираж 432 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д.4/5

1роизводственно-полиграфическое предприятие, r.ужгород, ул.Проектная, 4 з 1348887

4 полнен в виде винтовой пружины,а грузы главных осей инерции поперечного сечеразмещены внутри нее,причем грузы вы- ния пружины и контактируют с ее внут. полнены симметричными относительно ренней поверхностью.
