Изобретение относится к вычислительной технике и может быть использовано при проектировании систем отображения информации, например,на экране ЭЛТ. Цель изобретения - повышение надежности отображения тенденции изменения параметра, которая достигается формированием сигналов управления перемещением опытного индекса и подвижной шкалы в противополож ных направлениях с амплитудами, пропорциональными соответственно 1-1/п и 1/п частям изменения параметров сигналов. При предложенном способе отображения информации величины параметра выражаются не только в виде смещения отображаемого у (астка шкалы относительно плоскости индикатора , но и в виде изменения положения отсчетного индекса относительно границ зоны экрана индикатора. 3 ил. € (Л ОО 4 00 ОО со NU

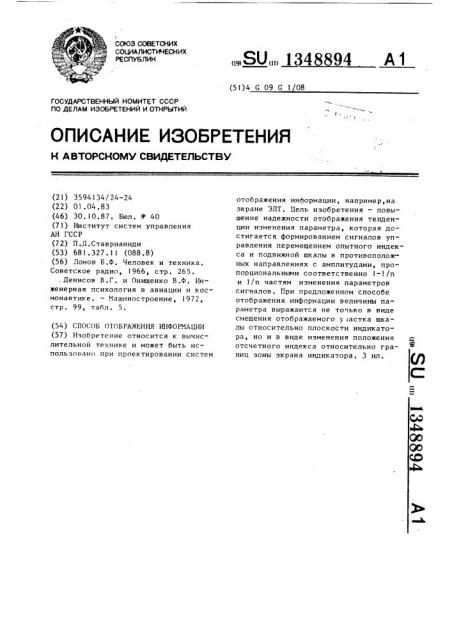

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 G 09 G 1 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3594134/24-24 (22) 01 . 04 ° 83 (46) 30 ° 10,87. Бюл, У 40 (71) Институт систем управления

АН ГССР (72) П.Д.Ставрианиди (53) 68).327.11 (088.8) (56) Ломов Б.Ф. Человек и техника °

Советское радио, 1966, стр. 265., Денисов В.Г. и Онищенко В.Ф. Инженерная психология в авиации и космонавтике. — Машиностроение, 1972, стр. 99, табл. 5. (54) СПОСОБ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ (57) Изобретение относится к вычислительной технике и может быть использовано при проектировании систем отображения информации, например,иа экране ЭЛТ. Цель изобретения — повышение надежности отображения тенденции изменения параметра, которая достигается формированием сигналов управления перемещением опытного индекса и подвижной шкалы в противоположных направлениях с амплитудами, пропорциональными соответственно I 1/п и !/n частям изменения параметров сигналов, При предложенном способе отображения информации величины параметра выражаются не только в виде смещения отображаемого у астка шкалы относительно плоскости индикатора, но и в виде изменения положения отсчетного индекса относительно границ зоны экрана индикатора ° 3 ил.

) 348894

Изобретение относится к вычислительной технике и может быть использовано при проектировании систем отображения информации, например,на экране ЭЛТ.

Цель изобретения — повышение наглядности отображения изменения параметра, На фиг,) представлены начальное и конечное положения отображаемого участка шкалы и отсчетного индекса для случая изменения текущего значения параметра на величину дх, начиная с минимального значения х ; на мин фиг. 2 — геометрическое построение параметров; на фиг. 3 — вариант устройства для реализации способа.

При минимальном значении параметра на экране индикатора отображается начальный участок шкалы, составляющий 1/и часть полного диапазона изменения параметра. Отсчетный индекс при этом устанавливается у начала шкалы, что означает равенство текущего значения параметра минимальному значению х, „ = x„,„ (фиг,1,а).

При увеличении текущего значения параметра (фиг.) á) на величину дх входной информационный сигнал преобразуют в сигнал смешения шкалы, равный -дх(1-1/n), который перемещает изображение шкалы, в результате чего границы ее отображаемого участка изменяются и станонятся равными х„„„+ (1 — 1/n) лх;

1/и (х — х „) + (1 — 1/n) дх; и одновременно преобразуют в сигнал смещения отсчетного индекса, равный

1/п дх.

В результате двух смещений положение отсчетного индекса относительно изображения шкалы и будет представлять входной информационный сигнал лх, так как (1-1/n) дх +

+ )/и дх = дх, Кроме того, положение отсчетного индекса относительно начала к калы также представляет величину gx,облегчая восприятие тенденции изменения параметра и оценки его величины при беглом взгляде.

Согласно фиг,2 отрезок АВ схематически изображает зону приборной доски (экрана индикатора), предназначенную для отображения текущего участка шкалы, состанляющего 1/n часть полного диапазона изменения параметра.

Ы вЂ” угловой размер зоны АВ, наб5 людаемой иэ точки О, I

Отрезок А В схематически представляет собой неподвижную шкалу полного диапазона изменения параметра с отсчетным индексом, расположенным н To Ke x „, коорд ата KoTopoA npoТЕК порциональна текущему значению параметра, При построении отрезок А В г / проводится параллельно отрезку АВ на таком расстоянии от него, при котором его угловые размеры относительно точки наблюдения О совпадают с углом д.

На зону АВ приборной доски прое1 цируется текущий участок шкалы А B ограниченный лучами, проведенными из точек А, В параллельно направлению наблюдения отсчетного индекса

О х„„.

25 При таком способе отображения информации изменение величины параметра выражаются не только в виде смещения отображаемого участка шкалы относительно плоскости индикатора, но и

Зц в виде изменения положения отсчетного индекса относительно границ зоны

АВ, Исходя из подобия элементов (фиг.1), можно записать соотношение

35 х /А В = (х — х )/1, (1) где х „ „ — начальное значение отображаемого участка шкалы, Это соотношение выражает равенст4О но относительного положения отсчетI ного индекса на полной шкале А В и на отображаемом текущем ее участке АВ.

Согласно фиг ° I величина текущего

4В значения параметра — х „„ преобразуется как н величину смещения шкалы относительно плоскости индикатора, так и в величину смещения отсчетного индекса. Значения этих смещений от- . носительно начальной точки А экрана по обозначениям фиг.1 соответственно

Знак минус указывает на то> что при изменении величины параметра от минимального значения, равного нулю, до значения x „ изображение тек шкалы относительно точки экране А смещается на величину х„ „ в сторо1 348894 (1-1 /n) x, х

uai смещение шкалы; — смещех х 1/пх ние индекса, Устройство для реализации содержит следующую систему 1, ленточные носители изображения шкалы 2 и отсчетного индекса 3> редуктор 4, ведущие 5 и ведомые 6 барабаны и экран 7.

Устройство работает следующим образом.

Входной информационный сигнал х посредством следующей системы 1 преобразуется в угловое положение ее выходного вала, на который насажен ве25 дущий барабан ленточного носителя иэображения шкалы 2 ° При увеличении входного сигнала ленточный носитель шкалы наматывается на ведущий барабан и сматывается с соответствующе30 го ведомого подпружиненного барабана. При уменьшении входного сигнала происходят обратные процессы и лента движется в противоположную сторону. Если пренебречь погрешностью,связанной с толщиной ленты носителя 35 шкалы, величину ее линейного перемещения Y можно считать пропорциональной величине входного сигнала х,т.е, 40

Формула изобретения

Способ отображения информации,основанный на измерении параметров сигналов в виде показаний отсчетного индекса относительно подвижной шкалы, диапазон текущего отображения участка которой составляет 1/и часть полного диапазона изменения параметра, где n — масштаб шкалы, о т л и ч а юшийся тем, что, с целью повьппения наглядности отображения тенденции изменения параметров, формируют сигналы управления перемещением отсчетного индекса и подвижной шкалы в противоположных направлениях с амплитудами, пропорциональными соответственно (1-1/n) и 1/и частям изменения параметров сигналов °

50

У - К х. (4) ну„ противоположную смещению отсчетиого индекса.

Соотношения между величинами смещения шкалы и отсчетного индекса и значением отображаемого параметра х могут быть получены из выражегек

f ния (1), в котором 1/А В = п °

У, = Кх. (2)

Величина коэффициента К зависит от коэффициента преобразования следящей;системы и диаметра ведущего барабана ленточного носителя шкалы.

Представим К в виде К = (1

1/n) К „ где и равно отношению полного диапазона изменения величины параметра х к величине диапазона изображаемого в окне экрана 7,Подставляя значение коэффициента К в выражение (2),получаем

У, - (1 1/п)К, х, (3)

Смешение отсчетного индекса осуществляется аналогичной кинематической системой и может быть представлено величиной

Здесь коэффициент К зависит от коэффициента преобразования следящей системы, коэффициента передачи редуктора и диаметра ведущего,барабана ленточного носителя изображения индекса, Значение коэффициента К, определяет масштаб шкалы, а значение коэффициента К должно быть согласова1 но со значением коэффициента К,, При расчете масштаба шкалы определяются диаметр ведущего барабана ее ленточного носителя и коэффициент преобразования следящей системы.

Далее, определяются коэффициент передачи редуктора и диаметр ведущего барабана носителя отсчетного индекса, которые должны обеспечить необходимое соотношение коэффициентов К, и К, при котором К

l/n. К . Подставляя значение ко1 эффициента К в выражение (3), получаем

Y - — 1/и . К1 х (5)

Таким образом, выражения (2) и (4) показывают, что входной сигнал х преобразуется во взаимопротивоположные по направлению, относительно системы координат, связанной с экраном 7, перемещения У, и У, Отрицательное значение коэффициента К> обеспечивается конструктивным испол" нением редуктора 4.

Значение отсчета, индицируемое устройством, определяется положением отсчетного индекса в системе координат, связанной с ленточным носителем изображения шкалы, и равно

Y = Y - У = К, х. (6)

1348894
