Продольная школьная флейта д.ф.деминчука

Продольная школьная флейта д.ф.деминчука

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению продольной флейты и позволяет повысить качество звучания посредством наличия на настроечном кольце 18 продольного разреза и выбора размеров щели 17, свисткового отверстия 13 и пробки 15 из следующих соотношений: a:b:c:d:e 1:2:6:7:42, где а - ширина нижней части щели; Ъ - ширина верхней части щели; с - высота свисткового отверстия; d - ширина свисткового отверстия; е - длина пробки. 1 з.п. ф-лы, 5 ил. оо 4 00 00 со ;о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51)4 G 10 D 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М

С::

19 гФ гю

18

1г

3г

33 г9

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3991355/?8-12 (22) 18.12.85 (46) 30,10,87, Бюл. № 40 (75) Д.Ф,Деминчук (53) 681,816.81(088,8) (56) Авторское свидетельство СССР № 711612, кл. r, 10 D 7/02, 1978, (54) ПРОДОЛЬНАЯ ШКОЛЬНАЯ ФЛЕЙТА

Д.Ф.ДЕМИНЧУКА (57) Изобретение относится к изготовлению продольной флейты и позволяет повысить качество звучания посредством наличия на настроечном кольце 18 продольного разреза и выбора размеров щели 17, свисткового отверстия 13 и пробки 15 иэ следующих соотношений: а:b:ñ:d:е = 1:2:6:7:42, где а — ширина нижней части щели; д — ширина верхней части щели; с высота свисткового отверстия; d — ширина свисткового отверстия; е — длина пробки. 1 з.п. ф-лы, 5 ил.

1 13

Изобретение относится к производству духовых народных инструментов лабиального способа звукоизвлечения, в частности продольной флейты, Цель изобретения — повышение качества звучания.

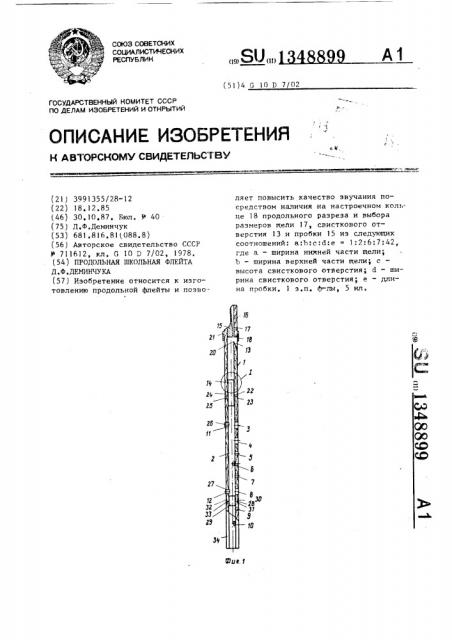

На фиг.1 изображена продольная флейта, разрез; на фиг.2 — вид на щель, свистковое отверстие и пробку; на фиг,3 — настроечное кольцо; на фиг.4 — узел I на фиг.1; на фиг.5 облегченная унифицированная аппликатура.

Продольная флейта содержит колено

1 с выполненными в нем внутренним цилиндрическим каналом 2, звуковыми отверстиями 3-1?, свистковым отверстием 13, размещенные в цилиндрическом канале 2 трубочку 14 и пробку 15, одна поверхность которой имеет продольный скос 16 для образования щели

17 между стенкой колена 1, и установленное на колене 1 настроечное кольцо 18, которое имеет продольный разрез 19.

Размеры щели 17, свисткового отверстия 13 и пробки 15 выбираются из следующих соотношений а:h:ñ:d:å = 1:2:6:7:4?, где э. — ширина нижней части щели;

Ь вЂ” ширина верхней части щели; с — высота свисткового отверстия;

d — ширина свисткового отверстия; е — длина пробки, В свистковом отверстии 13 имеется острый эуб ?О, а настроечное кольцо

18 упирается в буртик 21. Мундштучная часть колена 1 установлена на трубочке 14 с, возможностью передвижения, а нижняя часть колена 1 соединена с ней жестко. Для прочности имеются металлические колечки 22-25 ° В звуковых отверстиях 11 и 12 размещены металлические втулки 26 и 27 с незначительным выступом во внутрь канала 2 для отвода влаги.

В нижней части колена 1 имеется дополнительная стыковка 28 на металлической трубочке 29 ° Стенка колена

48899 2

1 в районе стыковки 28 снабжена металлическими кольцами 30-33. Имеется дополнительная трубочка 34 с отверстиями для добавления вводного тона, Перед игрой на продольной флейте, которая используется в качестве учебной, осуществляется ее настройка.

Корректировка строя и смена тембровых окрасок производится посредством настроечного кольца 18, а настройка— посредством передвижения частей колена 1 по трубочкам 14 и 29. Звукоизвлечение на флейте осуществляется

15 посредством вдувания воздуха в щель 17.

Аппликатура данной флейты (учебной) приемлема без изменений для всех существующих духовых народных инструментов, в том числе и к окаринам, во?р лынкам, мундштучным с одинарной и двойной тростью при наименьших аппликатурных отклонениях, Формула изобретения

1, Продольная школьная флейта, cdдержащая колено с выполненными в нем внутренним цилиндрическим каналом, звуковыми отверстиями, свистковым отЗд верстием, размещенные в цилиндрическом канале трубочку и пробку, одна поверхность которой имеет продольный скос для образования щели между стенкой колена, и установленное на колене

35 настроечное кольцо,отличаю щ а я с я тем, что, с целью повышения качества звучания, настроечное кольцо имеет продольный разрез, а размеры щели, свисткового отверстия и

4О пробки выбираются из следующих соотношений: а:Ь:с:d:е = 1:2:6:7:42, где а — ширина нижней части щели;

b — ширина верхней части щели;

45 с BblcoTB cBHcTKQBQI о отверс™ ф

Й вЂ” ширина свисткового отверстия; е — длина пробки.

2. Флейта по и,! о т л и ч а ю— щ а я с я тем, что она имеет дополнительную трубочку с отверстиями.

1348899

Составитель Ю,Зезера

Техред М.Ходанич Корректор И.Муска

Редактор И.Сегляник

Заказ 5195/52 . Тираж 345 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проек оектная 4
