Реферат



Щ 134914

Класс 42m, 14с, ССС

1 . " Ы!

1с

БИБЛИОТЕКА

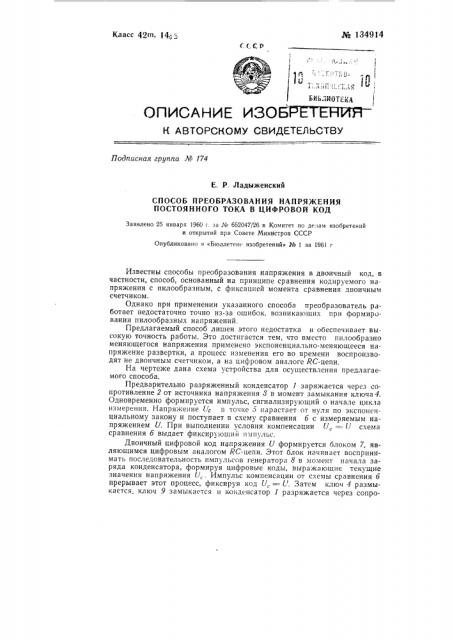

Описдние изоБРетенРпч

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 174

Е. Р, Ладыженский

СПОСОБ ПРЕОБРАЗОВАНИЯ НАПРЯЖЕНИЯ

ПОСТОЯННОГО ТОКА В ЦИФРОВОЙ КОД

Заявлено 25 января 1960 г. за № 652D47/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетенс изобретений» № за 1961 г

Известны способы преобразования напряжения в двоичный код, в частности, способ, основанный на принципе сравнения кодируемого напряжения с пилообразным, с фиксацией момента сравнения двоичным счетчиком.

Однако при применении указанного способа преобразователь работает недостаточно точно из-за ошибок, возникающих при формировании пилообразных напряжений.

Предлагаемый способ лишен этого недостатка и обеспечивает высокую точность работы. Это достигается тем, что вместо пилообразно меняющегося напряжения применено экспоненциально-меняющееся напряжение развертки, а процесс изменения его во времени воспроизводят не двоичным счетчиком, а на цифровом аналоге RC-цепи.

На чертеже дана схема устройства для осуществления предлагаемого способа.

Предварительно разряженный конденсатор 1 заряжается через сопротивление 2 от источника напряжения 8 в момент замыкания ключа 4.

Одновременно формируется импульс, сигнализирующий о начале цикла измерения. Напряжение U; в точке б нарастает от нуля по экспоненциальному закону и поступает в схему сравнения б с измеряемым напряжением U. При выполнении условия компенсации U, =- U схема сравнения б выдает фиксирующии импульс.

Двоичный цифровой код напряжения U формируется блоком 7, являющимся цифровым аналогом RC-цепи. Этот блок начинает воспринимать последовательность импульсов генератора 8 в момент начала заряда конденсатора, формируя цифровые коды, выражающие текущие значения напряжения U, Импульс компенсации от схемы сравнения б прерывает этот процесс, фиксируя код U, = Е Затем ключ 4 размыкается, ключ 9 замыкается и конденсатор 1 разряжается через сопротивление 10 до нуля. Код U на счетчике блока 7 сбрасывается через триггер 11 и вентиль 12, чем завершается подготовка к следующему измерительному циклу.

Предмет изобретения ко и

Техред А. Л. Сосина Корректор В. П. Фомина

Редактор А. К. Лейкина

Объем 0,17 уел, п, п, Цена 3 коп

Формат бум 70)(108 / q

Тира>к 650

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССРМосква. Центр, М. Черкасский пер., д. 2/6

Поди. к пел. 8.111-61 r

Зак. 2257

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Способ преобразования напряжения постоянного тока в цифровой код посредством сравнения кодируемого напряжения с напряжением развертки, отличающийся тем, что, с целью повышения точности преобразования, применяют экспоненциальное напряжение развертки и его процесс изменения во времени воспроизводят в цифровой форме на цифровом аналоге RC-цепи,
