Реферат



№ 134946

Класс 47k, So;; ссср

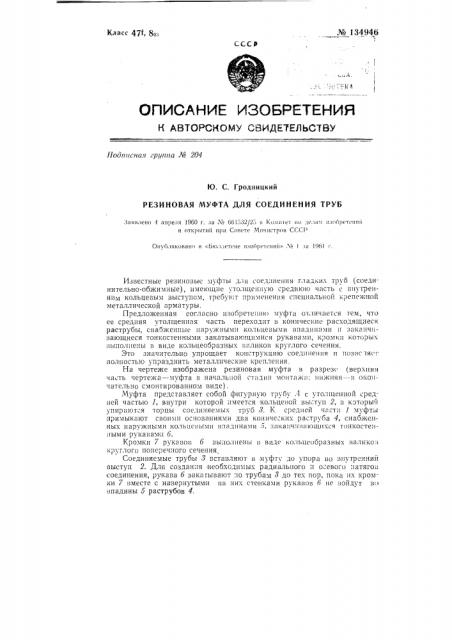

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHOMY СВИДЕТЕЛЬСТВУ

Подписная

IO. С. Гродницкий

РЕЗИНОВАЯ МУФТА ДЛЯ СОЕДИНЕНИЯ ТРУБ лаяв»еио 4 апреля 1960 и. ла ¹ 6616>32/26 в Ко>иитет ио ле»а» ивовретеиии и от>с1и.>тий при Совете Чииистров СССР

Оиуп>ликс>ваис> в «с»оллетс ие иаооре>сипи» ¹ I ва )61 е.

Известные резинозые муфты для соед;1нения гладки.; труб (соединительно-обжимные), име1ощпе утолщенну1о среднюю часть с внутренним кольцевым выступом, требу1от применения специальной крепежной металлической арматуры.

Предложенная согласно изобретении> муфта отличается тем, что ее средняя утолщенная часть перекодит в конические раскодящиеся раструбы, снаоженные няружнымп кольцевыми впадинами и заканчивающиеся тонкостенными закатывающимися рукавами, кромки которы.; выполнены в виде кольцеобразных валиков круглого сечения.

Это зня кительно упрощает конструкцию соединения и позвс 1яс г полностью упразднить металлические крепления

На чертеже изображена резиновая муфта в разрезе (веркня>1 часть чертежа — муфта в начальной стадии монтажа; нижняя — в окончательно смонтированном виде).

Муфта представляет собой фигурную трубу Л с утолщенной средней частью 1, внутри которой 1гмеется кольцевой выступ 2, в который упираются торцы соединяемык труб 3. К среднеи части 1 муфты примыкают своими основаниями двя коническик раструба 4, снабженных наружными кольцсвымп в;1ядинами 5, зякапчив IIQLlliixoB тонкостен;1ыми рукавами 6.

Кромки 7 рЪKBBOIi 6 вы;1о.llleHbl в BIIIP VO, IblIPO6I>23HbIX вя IIII 0. 1 круглого поперечного сечения

Соединяемые трубы 3 вставляют в муфту до упора во внутренний зыступ 2. Для создан:1я необкодимык радиального;1 осевого;1атягов соединения, рукава 6 закагыва1от по трубам 8 до тек пор, пока ик кромки 7 вместе с навернутыми ня чик стенками рукавов 6 не войдут в;> впадины 5 раструбов 4.

11редмет изобретения

Редактор О. К. Фоминых Техред А. А. Камышникова Корректор Г. Голубятникова

Подп. к иен, 2.1-61 г

3 а к. 11169

Формат бт. t. 70".108 /ie

Тираж 700

ЦЬТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Объем 0,17 и. л.

Цена 3 кои.

Типография ЦБТИ Комитета по делам изобретений н открытий при Совете Министров СССР, Москва, Петровка, 14.

Резиновая муфта для соединения труб, имеющая утолщенну1о среднюю часть и внутренний кольцевой вы.-туп, в который упираются торUbI соединяемых труб, о т л и ч а ю щ и я с я тем, что, с целью упрощения конструкции соединения и упразднения металлических креплений, средняя часть муфты переходит в конические расходящиеся раструбы, снабженные наружными кольцевыми впадинами и заканчивающиеся тонкостенными рукавами, кромки которых выполнены в виде кольцеобразных валиков круглого попсречното: ечения.
