Способ дегазации металлов и сплавов

Способ дегазации металлов и сплавов

Иллюстрации

Показать все

Реферат

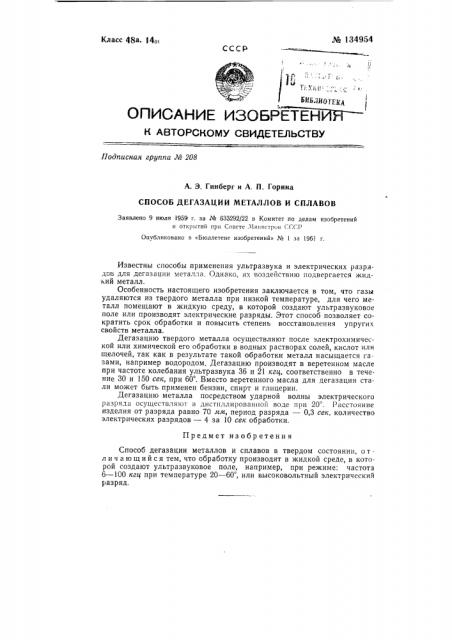

рРо 134954 .Класс 48а. 14oi

СССР !

j1Ã;

БИБЛИОХЕКд

0ПИСАНИК ИЗОБРЕТЕН

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 208

А. Э. Гинберг и А. П. Горина

СПОСОБ ДЕГАЗАЦИИ МЕТАЛЛОВ И СПЛАВОВ

Заявлено 9 июля 1959 г. за № 633292/22 в Комитет по делам изобретений и открытий при Совете Х1пшиетров СССР

Опубликовано в «Бюллетене изобретений» № 1 за 1961 г.

Известны способы применения ультразвука и электрических разрядов для дегазации металла. Однако, v воздействию подвергается жидкий металл.

Особенность настоящего изобретения заключается в том, что газы удаляются из твердого металла при низкой температуре, для чего металл помещают в жидкую среду, в которой создают ультразвуковое поле или производят электрические разряды. Этот способ позволяет сократить срок обработки и повысить степень восстановления упругих свойств металла.

Дегазацию твердого металла осуществляют после электрохимической или химической его обработки в водных растворах солей, кислот или щелочей, так как в результате такой обработки металл насыщается газами, например водородом. Дегазацию производят в веретенном масле при частоте колебания ультразвука 36 и 21 кгц, соответственно в течение 30 и 150 сек, при 60 . Вместо веретенного масла для дегазацин стали может быть применен бензин, спирт и глицерин.

Дегазацию металла посредством ударной волны электрического разряда осуществляют в дистиллированной воде при 20 . Расстояние изделия от разряда равно 70 мм, период разряда — 0,3 сек, количество электрических разрядов — 4 за 10 сек обработки.

Предмет изобретения

Способ дегазации металлов и сплавов в твердом состоянии, о т— л и ч а ю шийся тем, что обработку производят в жидкой среде, в которой создают ультразвуковое поле, например, при режиме: частота

6 — 100 кгц при температуре 20 — 60, или высоковольтный электрический разряд.
