Устройство для выдачи сыпучих кормов

Устройство для выдачи сыпучих кормов

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству. Цель изобретения - упрощение конструкции и повьшение эксплуатационной надежности устройства. Устройство содержит емкости 1, расположенные с образованием многогранной призмы 2 и образованные перегородками 3, сходящимися радиально к вертика 1ьной оси 4. Днища емкостей 1 выполнены в виде тележек 12, опирающихся на направляющую 8. В направляющей 8 имеется проем 27, под которым расположен наклонный ищт 28. В про- .цессе выдачи сыпучего корма призма поворачивается, днища ее емкостей движутся по направляющей, опрокидываются в проеме и по щиту 28 возвращаются в исходное положение. 4 з.п. ф-лы, 1 ил. (Л с со 4 дэ 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИМ

РЕСПУБЛИН

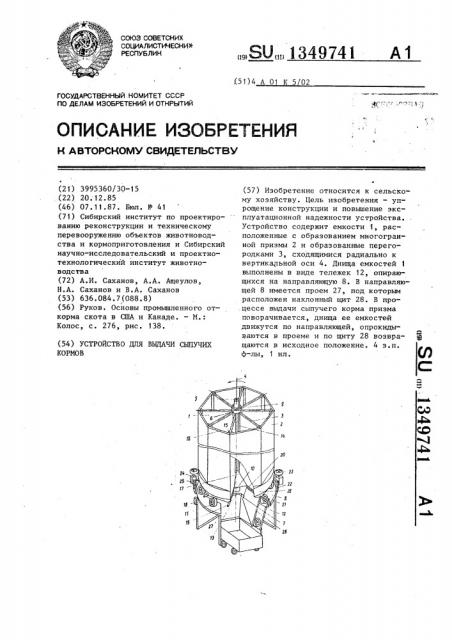

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2б гб

25 и

- 2б в б/

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

Ф (21) 3995360/30-15 (22) 20. 12.85 (46) 07.11.87. Бюл. Р 41 (71) Сибирский институт по проектированию реконструкции и техническому перевооружению объектов животноводства и кормоприготовления и Сибирский научно-исследовательский и проектнотехнологический институт животноводства (72) А.И. Саханов, А.А. Ащеулов, Н.А. Саханов и В.А. Саханов (53) 636.084.7(088.8) (56) Руков. Основы промышленного откорма скота в США и Канаде. — M.:

Колос, с ° 276, рис. 138. (54) УСТРОЙСТВО ДЛЯ ВЫДАЧИ СЫПУЧИХ

КОРМОВ

„,ЯК„1З49741

О1)4 А 01 К 5 02 (57) Изобретение относится к сельскому хозяйству. Цель изобретения — упрощение конструкции и повышение эксплуатационной надежности устройства.

Устройство содержит емкости 1, расположенные с образованием многогранной призмы 2 и образованные перегородками 3, сходящимися радиально к вертикальной оси 4. Днища емкостей 1 выполнены в виде тележек 12, опирающихся на направляющую 8. В направляющей 8 имеется проем 27, под которым расположен наклонный щит 28. В про.цессе выдачи сыпучего корма призма поворачивается., днища ее емкостей движутся по направляющей, опрокидываются в проеме и по щиту 28 возвращаются в исходное положение. 4 з.п. ф-лы, 1 ил.

1349741

50

Изобретение относится к сельскому хозяйству, в частности к устройствам для выдачи сыпучих кормов, Цель изобретения — упрощение конструкции и повышение эксплуатационной надежности устройства для выдачи сыпучих кормов.

На чертеже показано устройство.

Устройство содержит жестко связанные между собой емкости 1,. расположенные с образованием емкости в виде многогранной призмы 2 и образованные перегородками 3. Последние радиально сходятся внутри к вертикальной оси 4, состоящей из трубы 5 малого диаметра, расположенной внутри трубы 6 большего диаметра, причем труба 5 малого диаметра нижним основанием 7 жестко прикреплена к опорной поверхности направляющей 8 емкости 1, пространство между трубой 6 большого диаметра .и трубой 5 малого диаметра заполнено густой смазкой 9, например солидолом а к нижнему основанию внутренней стенки трубы 6 большого диаметра прикреплено уплотнительное войлочное кольцо 10.

Емкость 1 опирается на опорную поверхность направляющей 8 катками

11 тележек 12, выполняющих роль днищ, шарнирно закрепленных в нижней части перегородок 3 емкости 1. Катки 11 обеспечивают необходимый зазор 13 между кромками нижней части трубы 6 большого диаметра и опорной поверхностью направляющей 8, являющейся направляющей тележек 12, которая имеет форму круга. На внешней стороне трубы 6 большого диаметра, вдоль осевой линии закреплены профильные уголки 14, к которым одной стороной прикрепляются радиальные пепегородки 3, на другой конец которых устанавливаются осевые стойки 15. К последним по периметру емкости 1 закреплены торцовые стенки 16 емкости 1. В выгрузных отверстиях емкостей 1 под углом 45 установлены склизы 17, начинающиеся на 0,3 ширины отсека с наклоном к выгрузному отверстию отсека.

Управление бункером-накопителем осуществляется через пульт 18 и штырями 19, являющимися продолжением осей петлевых шарниров 20 тележек 12.

Штыри 19 взаимодействуют с реле 21 остановки емкости, например, контактами пускового устройства привода

22 емкости 1, установленной на опорной поверхности направляющей 8, Привод 22 выполнен в виде фрикционной передачи обрезиненных катков 23, смонтированных на выходных валах 24 редукторов 25, установленных на опорной поверхности направляющей. 8 и подпружиненных для лучшего сцепления с цилиндрической частью в виде обруча

26 емкости 1.

В опорной поверхности направляющей 8 имеется проем 27, в котором под углом 60 по ходу вращения емкости 1 о установлен наклонный щит 28. Оператор кормоцеха заполняет первую емкость 1. Затем оператор нажимает кнопку пуска привода на пульте l8 управления. Обрезиненные катки 23 воздействуют на цилиндрическую часть 26, вращают ее вокруг вертикальной оси 4.

Призма на опорных катках поворачивается на опорной поверхности направляющей 8 за счет зазора 13 на один шаг.

Штырь 19, закрепленный на оси шарнира 20 днища 12, воздействует на реле остановки, и привод 22 отключается.

Начинается заполнение следующей емкости 1, и после заполнения призма 2 аналогичным образом поворачивается еще на один шаг, таким образом происходит заполнение всех емкостей 1.

Для разгрузки при повороте емкостей 1 каток 11, срываясь с опорной поверхности направляющей 8 в ее проеме 27, открывает днище одной из емкостей 1 и проиэводится выгрузка накопленного в емкости 1 корма. При последующем повороте призмы каток 11 приходит во взаимодействие со щитом

28 и, перекатываясь по нему, постепенно закрывает днище емкости 1 и выкатывается на опорную направляющую поверхность 8, следующая емкость

1 готова к новой загрузке. Таким же образом происходит загрузка и разгрузка остальных емкостей 1.

Формула изобретения. 1. Устройство для выдачи сыпучих кормов, содержащее связанные между собой подвижные емкости с опрокидываю-. щимися выгрузными частями, опирающимися на замкнутую направляющую, в которой выполнен расположенный в зоне выгрузки и имеющий две кромки проем и механизм привода емкостей, о т— л и ч а ю щ е е с я тем, что, с це1349741

Составитель А. Саханов

Редактор М. Бланар Техред М.Ходанич Корректор B. Бутяга

Заказ 5208/2 Тираж 628 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5,Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 лью упрощения его конструкции и повышения эксплуатационной надежности, емкости связаны между собой жестко, их опрокидывающиеся выгрузные части выполнены в виде тележек, а направляющая - s форме круга, причем под вторым по ходу движения тележек краем проема имеется наклонный щит для ограничения угла их поворота.

2. Устройство по п,1, о т л и— ч а ю щ е е с я тем, что емкости соединены между собой с .образованием вращающейся многогранной полой призмы с радиальными перегородками, ось вращения которой выполнена в виде пары концентрично расположенных труб с кольцевой полостью между ними для смазки.

3. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что механизм привода емкостей выполнен в виде жестко соединенного с их нижними частями обруча и взаимодействующей с ним фрикционной передачи, связанной с двигателем.

4 . Устройство по п.1, о т л и— ч а ю щ е е с я тем, что в нижней части каждой емкости имеется склиэ, который расположен радиально под yrа лом 45 к поверхности тележки около оси вращения призмы, причем нижняя часть склиза удалена от упомянутой оси на 0,3 ширины радиальной перегородки, на нижней кромке которой имеется петлевой шарнир для соединения ее с тележкой, 1

5. Устройство по пп. 1 и 4, о т— л и ч а ю щ е е с я тем, что каждый петлевой шарнир снабжен радиально расположенным, выступающим наружу из

20 призмы штырем, а на направляющей имеется выключатель двигателя, который расположен на пути движения штырей.
