Электросепаратор с вращающимся электрическим полем

Электросепаратор с вращающимся электрическим полем

Иллюстрации

Показать все

Реферат



Изобретение относится к области разделения сыпучих материалов и м.б. использовано, например, в с.-х. производстве для сепарации семян. Цель изобретения - повышение эффективности процесса сепарации. Под питателем (Л С а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 В 03 С 7 04

» °

I, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4072199/22-03 (22) 19.03.86 (46) 07.11.87. Вюл. 1(- 41 (75) Д.Н.Гасанов и А.Я.Гасанова (53) 622.777(088.8) (56) Авторское свидетельство СССР

Ф 1026830, кл. В 03 С 7/04, 1983.

Авторское свидетельство СССР

Ф 1077639. кл. В 03 С 7/04, 1984. (54) ЭЛЕКТРОСЕПАРАТОР С ВРАЩАИМЦИИСЯ

ЭЛЕКТРИЧЕСКИМ ПОЛЕМ (57) Изобретение относится к области разделения сыпучих материалов и м.б. использовано, например, в с.-х. производстве для сепарации семян. Цель изобретения — повьппение эффективности процесса сепарации. Под питателем

1 электросепаратора установлен вог-, иаковой полярности соединены располонутый по брахистохроне металлический женными с торцов Б 4 кольцами 8. На желоб (Ж) 2, изолированный от земли семена, скатывающиеся из питателя 1 изоляторами 3. Над Ж 2 поперек вогну- по Ж 2, действуют силы тяжести, третой поверхности с возможностью враще- HHR и создаваемая вращением Б 4 с ния установлен диэлектрический бара- электродами 6 сила электростатическобан (Б) 4. В продольных пазах 5 на го поля. В зависимости от электрофиБ 4 установлены электроды г чередую- зических св-в семена на выходе полущейся полярности в виде покрытых сло- чают различную скорость и попадают в ем диэлектрического материала плас- разные отсеки приемника 9 продуктов

Фин с зубцами. На пластины через ще- разделения. Оптимальный режим сепараточное устр-во подается выпрямленное тора устанавливают путем регулировавысокое напряжение. Электроды 6 оди- ния вращения Б 4. 2 ил.

Изобретение относится к области разделения сыпучих материалов в электрическом поле и может быть использовано, например, в сельском хозяйстве для сепарации семян. 5

Цель изобретения — повышение эф-. фективности процесса сепарации.

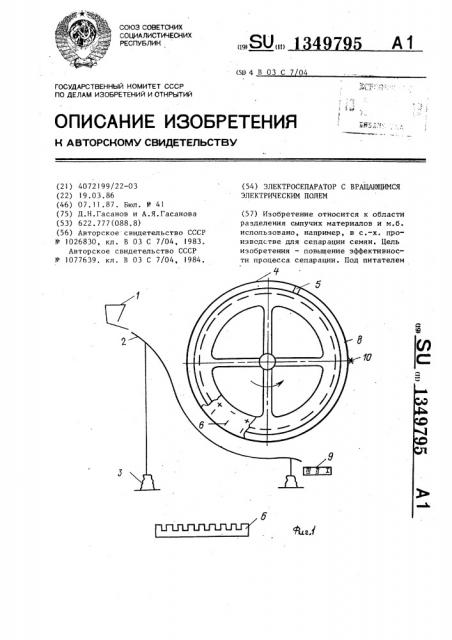

На фиг.1 изображен сепаратор, вид сбоку; на фиг.2 — размещение электро- 10 дов.

Электросепаратор включает питатель 1, расположенный под ним вогнутый по брахистохроне металлический . желоб 2, изолированный от земли изо- !5 ляторами 3. Над желобом 2 над его вогнутой по. брахистлхроне поверхностью расположен диэлектрический барабан 4, установленный поперек желоба с возможностью вращения. Барабан 2!1 выполнен с пазами 5. На барабане 4 в продольных пазах 5 установлены электроды 6 чередующейся полярности в виде пластин с зубцами. На пластины через щеточное устройство 7 пода- 25 ется выпрямленное высокое напряжение от источника питания (не показан).

При этом электроды 6 одинаковой полярности соединены кольцами 8, расположенными с торцов барабана. На выхо- 3О де из желоба установлены приемники 9 продуктов разделения. Сбоку от барабана 4 установлена очистительная щетка 1О. Пазы 5 покрыты слоем диэлек- . трического материала 11, например, путем заливки эпоксидной смолой.

Сепаратор работает следующим образом.

Семена из питателя 1 скатываются по вогнутому по брахистохроне металлическому желобу 2, изолированному от земли изоляторами 3..В это время на них действует сила тяжести, сила трения и сила электрического поля, созданная вращением диэлектрического барабана 4 с электродами 6 чередующейся полярности в виде пластин с зубцами. При этом вектор напряженности электрического поля и электрической силы в подвижной системе координат движется поступательно вместе с семенами по желобу и вращается при этом вокруг центра семени в направлении вращения их при скатывании на поверхности желоба. При вращении диэлектрического барабана 4 против семян вектор напряженности электрического поля вращается вокруг ее центра противоположно направлению вращения их.

В зависимости от электрофизических свойств семена на выходе рабочего органа получают различную скорость и попадают в разные отсеки приемника 9 продуктов разделения.

Улучшение условий разделения семян обеспечивается тем, что чередующиеся по полярности электроды выполнены в виде пластин с зубцами и размещены в закрытых пазах вращающегося диэлектрического барабана, что позволяет при регулировании его вращения изменять частоту вращающегося электрического поля вокруг сепарирующих частиц в широких пределах.

1349795

Формула изобретения

1а

Составитель Б.Морозов

Техред А.Кравчук Корректор С.Шекмар

Редактор С.Пекарь

Заказ 5211/5

Тираж 509 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Зная зависимость необходимой частоты вращения от диэлектрической проницаемости для конкретных семян, можно выбрать оптимальный режим сепарирующегося устройства, что позволит увеличить эффективность разделения семян е

Электросепаратор с вращающимся электрическим полем, включающий расположенный под питателем вогнутый по брахистохроне металлический желоб, изолированный от земли, электроды

° чередующейся полярности и приемники продуктов разделения, о т л и ч а юшийся тем, что, с целью повышеВ ния эффективности процесса сепарации, электросепаратор снабжен диэлектрическим барабаном, который установлен с возможностью вращения поперек желоба над его вогнутой поверхностью и

10 выполнен с продольными пазами, причем электроды чередующейся полярности выполнены в виде пластин с зубцами и размещены в продольных пазах, при этом продольные пазы с размещен1б . ными в них электродами покрыты слоем диэлектрического материала.
