Форма для изготовления изделий из бетонных смесей

Форма для изготовления изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к произ- , водству изделий сборного бетона и железобетона. Целью изобретения яв-: ляется уменьшение трудоемкости распалубки изготавливаемых изделий. Это достигается тем, что в форме для изготовления изделий из бетонных смесей продольные борта 2 выполнены отодвижными с наклонными оппозитно расположенньми направляющими 3, а балки 7 - с верхними наклонными торцами 8, контактирующими с последними, Ух ол наклона направляющих 3 превышает угол наклона рабочих поверхностей клиновых фиксаторов 4. 3 ил. (Риг.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (so 4 В 28 В 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029327/29-33 (22) 24,12.85 (46) 07.11.87. Бюл.У 41 (71) Всесоюзный. государственный проектный институт по строительному машиностроению для сборного железобетона (72) О.А.Прохорцев и А.Ю.Хухлаев (53) 69.057.53(088.8) (56) Авторское свидетельство СССР

У 1085834, кл. В 28 В 7/24, 1982. (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ БЕТОННЫХ СМЕСЕЙ (57) Изобретение относится к производству изделий сборного бетона и железобетона. Целью изобретения является уменьшение трудоемкости распалубки изготавливаемых изделий. Это достигается тем, что в форме для изготовления изделий из бетонных смесей продольные борта 2 выполнены отодвижными с наклонными оппозитно расположенными направляющими 3, а брелки 7— с верхними наклонными торцами 8, контактирующими с последними. Угол наклона направляющих 3 превышает угол наклона рабочих поверхностей клиновых Я фиксаторов 4. 3 ил.

1350029

Изобретение относится к производству изцелий сборного бетона и железобетона.

Целью изобретения является умень-, шение трудоемкости распалубки изготовленных изделий.

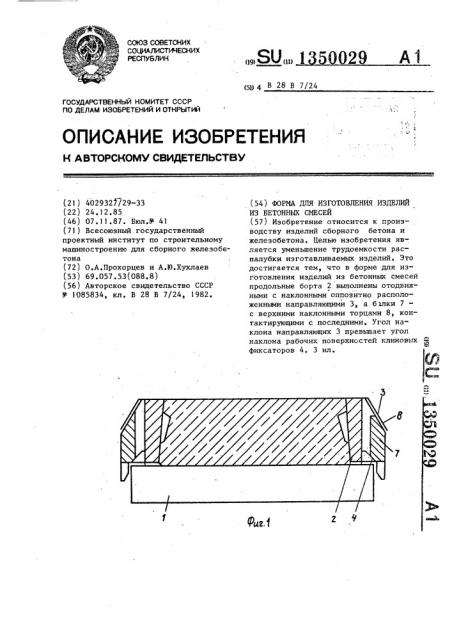

На фиг.1 схематично изображена форма для изготовления изделий из бетонных смесей, поперечный разрез; 1р на фиг.2 — то же, в момент распалубки изделия; на фиг.3 — то же, план.

Форма для изготовления изделий из бетонных смесей состоит из установленных на поддоне 1 отодвижных продольных бортов 2 с наклонными оппозитно расположенными направляющими

3 и клиновыми фиксаторами 4, охватывающей продольные борта рамки 5, образованной поперечными бортами 6 и продольными балками. 7 с верхними наклонными торцами 8. Каждая продольная балка 7 контактирует нижней частью с рабочей поверхностью клиновых фиксаторов 4,а верхним наклонным тор- 25 цом 8 - с направляющими 3 продольньгс бор- тов 2,причем угол наклона рабочей поверхности клиновыхфиксаторов А соответствует углу наклона торцов 8.

Форма для изготовления иэделий 30 работает следующим образом.

На подцон 1 опускают рамку 5 и, сдвинув продольные болты 2 до упора в поперечные борта 6,образуют две формообразуюшие полости, в которые затем подают бетонную смесь и производят ее уплотнение и тепловлажностную обработку изделия. Распалубку затвердевшего изделия производят при подъеме рамки

5, при этом наклонные торцы 8 продольных балок 7 контактируют с направляющими 3 и отрывают продольные борта 2 от бетонной смеси.

При дальнейшем подъеме рамки 5 продольные борта 2 повисают на направляющих 3 и вся бортоснастка переносится на новый поддон.

Формула изобретения

Форма для изготовления изделий из бетонных смесей, содержащая установленные на поддоне продольные борта и охватывающую их рамку, образованную поперечными бортами и продольными балками с клиновыми фиксаторами бортов, о .т л и ч а ю щ а я с я тем, что, с целью уменьшения трудоемкости распалубки изготовленных изделий, продольные борта выполнены отодвижными с наклонными оппозитно расположенными направляющими, а балки — с верхними наклонными торцами, контактирующими с последними.

1350029

tpug5
