Полимербетонная смесь

Полимербетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам полимер бе тонных смесей, которые могут быть использованы для изготовления химически стойких изделий и конструкций. Цель изобретения - повышение стойкости в 10%-ной серной кислоте , прочности при сжатии, изгибе и растяжении. Полимербетонная смесь включает, мас.%: водорастворимая карбамидная смола 0-10; солянокислый анилин 0,4-0,6; фосфогипс 4,5-5,0; минеральный наполнитель 5,0-6,5; полиакриламид 0,1-0,3; минеральный заполнитель остальное. Получаемый полимербетон характеризуется прочностью при сжатии до 83,0 МПа, при изгибе до 12,8 МПа, растяжении до 2,8 МПа, коэффициентом стойкости к кислоте до 0,88. 2 табл. 00 сд 4 j

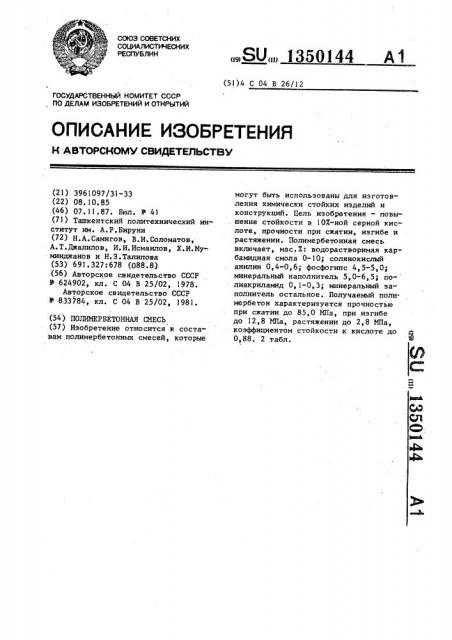

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 С 04 В 26/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3961097/31-33 (22) 08.10.85 (46) 07.11.87. Бюл. Р 41 (71) Ташкентский политехнический институт им. А.P.Áèðóíè (72) Н.А.Самигов, В.И.Соломатов, А.Т.Джалилов, И.И.Исмаилов, Х.И.Муминджанов и Н.Ç.Талипова (53) 691.327:678 (088.8) (56) Авторское свидетельство СССР

9 624902, кл. С 04 В 25/02, 1978.

Авторское свидетельство СССР

Р 833784, кл. С 04 В 25/02, )981. (54 ) ПОЛИМЕРБЕТОННАЯ СМЕСЬ (57) Изобретение относится к составам полимербетонных смесей, которые

„Я0„„135О144 А1 могут быть использованы для изготовления химически стойких изделий и конструкций. Цель изобретения - повы, шение стойкости в IOX-ной серной кислоте, прочности при сжатии, изгибе и растяжении. Полимербетонная смесь включает, мас.Ж: водорастворимая карбамидная смола 0-10; солянокислый анилин 0,4-0,6; фосфогипс 4,5-5,0; минеральный наполнитель 5,0-6,5; по- лиакриламид 0,1-0,3; минеральный заполнитель остальное. Получаемый полимербетон характеризуется прочностью при сжатии до 85,0 МПа, при изгибе до 12,8 МПа, растяжении до 2,8 МПа, коэффициентом стойкости к кислоте до

0,88. 2 табл.

1 135014

Изобретение относится к составам полимербетонных смесей, которые могут быть использованы для изготовления химически стойких изделий и конструк6 ций в строительстве.

Цель изобретения — повышение проч ности полимербетона и стойкости к кислоте.

Составы смесей готовят следующим образом.

Отдозированное количество полиакриламида добавляют в наполнитель при его помоле. Карбамидную смолу при перемешивании совмещают с солянокислым анилином, добавляют фосфогипс и наполнитель, перемешивают смесь в течение 2-3 мин, затем вводят заполнитель и дополнительно перемешивают в течение 3-4 мин (до получения однородной смеси) .

Составы полимербетонной смеси представлены в табл. 1.

Используют водорастворимую карбамццную смолу КФ-Ж: молекулярная масса 283, сухой остаток 67+2X, В качестве минерального наполнителя используют кварцевую муку, а в качестве минерального заполнителя — гранитный ,щебень.

ЗО

Полиакриламид — белый порошок, растворимый в воде, температура стеклования 165 С (устойчив к нагреванию

5,0-6 5

0, 1-0,3

Таблица 1

Содержание компонентов, мас.7, в составе

Компоненты

90 925 95 975 100 135

О 40 0 45 О 50 О 55 О 60 О 4

Солинокислый анилин

4,5 4,6 4,7 4,85 5,0 5,5

Фосфогипс

5,4 5,75 6,0 6,5 22,0

80, 15 79,35 78, 6 77,6 58,45

81,0

0 15 0,20 0,25 0,30

0,10

Полиакриламид

0,15

Водорастворимая карбамидная смола

Минеральный наполнитель

Минеральный заполнитель

Низкомолекулярный полиэтилен

4 до 30 С), молекулярная масса до 5> к10

После формовки образцы уплотняют на вибростоле и подвергают термообработке по следующему режиму: подъем температуры до 80+2 С 2 ч, выдержка при температуре 80+2 С 10 ч, охлаждение до 20 С 2 ч.

Характеристика образцов представлена в табл. 2.

Формула изобретения

Полимербетонная смесь, включающая водорастворимую карбамидную смолу, солянокислый анилин, фосфогипс, минеральный наполнитель, минеральный заполнитель и добавку, о т л и ч а ю— щ а я с я тем, что, с целью повышения прочности полимербетона и стойкости к кислоте, она содержит в качестве добавки полиакриламид при следующем соотношении компонентов, мас.Х:

Водорастворимая карбамидная смола 9-10

Солянокислый анилин 0,4-0,6

Фосфогипс 4,5-5,0

Минеральный наполнитель

Полиакриламид

Минеральный заполни- тель Остальное

3, 4 5 Известном

1350144

Таблица 2

Показатели для составов

Свойства

Объемная масса, кг/м

2200 2200 2200 2200 2200

2200

Прочность при кратковременном нагружении, МПа:

2,6 2,5 2 ° 8 2 ° 6 2 3

1 5 растяжении

Линейная усадка, Редактор Н.Лазаренко

Заказ 5226/22 Тираж 588 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 сжатии изгибе

Коэффициент кислотостойкости в 10 -ной серной кислоте (экспозиция

12 мес,при 20 С ) 1 -2 3 4 5 Известного

82ьО 83э5 85эО 84эО 83эО 72 0

12,0 12,4 12,8 12,4 12,0 8,7

0,21 0,21 0,21 0,21 0,21 0,21

0,88 0,88 0,84 0,86 0 84 0,80

Составитель С.Воронина

Техред Л.Олийнык Корректор И. Эрдейи
