Реферат



Изобретение относится к гидротехнике и мелиорации и может быть использовано для земляных плотин. Цель изобретения - повышение эффективности противофильтрационного действия. В устройстве предотвращен капиллярный переток через верх элемента 1 из глинистого грунта за счет того, что указанный эле.мент выше уровня грунтовых вод верхнего бьефа снабжен направленной вверх диафраг.мой 3 из гравия, низ которой контактирует с гребне.м элемента I, а верх размещен на уровне поверхности зе.мли 4. Гравийная диафраг.ма 3 предотвращает капиллярный ток воды из верхнего бьефа 5 в нижний 6. Она расположена выше верхнего бьефа для исключения возникновения гравитационной тяги в нисходящей части потока. Диафрагма доведена до поверхности земли, так как в противном случае из-за возможной естественной слоистости грунта она окажется менее эффективной. 1 ил. SS W со СП о со СХ)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sg 4 E 02 В 3 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 4081937/29-15 (22) 09.04.86 (46) 07.1! .87. Бюл. № 41 (71) Белорусская сельскохозяйственная академия (72) В. И. Кумачев (53) 627.824.3 (088.8) (56) Гидротехнические сооружения./ Под ред. Н. П. Розанова. М.: Агромпромиздат, 1985, с. 110.

Там же, с. 109. (54) ПРОТИВОФИЛЬТРАЦИОННОЕ УСТРОЙСТВО (57) Изобретение относится к гидротехнике и мелиорации и может быть использовано для земляных плотин. Цель изобретения — повышение эффективности протиÄÄSUÄÄ 1350238 А 1 вофильтрационного действия. В устройстве предотвращен капиллярный переток через верх элемента 1 из глинистого грунта за счет того, что указанный элемент выше уровня грунтовых вод верхнего бьефа снабжен направленной вверх диафрагмой 3 из гравия, низ которой контактирует с гребнем элемента 1, à верх размещен на уровне поверхности земли 4. Гравийная диафрагма 3 предотвращает капиллярный ток воды из верхнего бьефа 5 в нижний 6.

Она расположена выше верхнего бьефа для исключения возникновения гравитационной тяги в нисходящей части потока.

Диафрагма доведена до поверхности земли, так как в противном случае из-за возможной естественной слоистости грунта она окажется менее эффективной. ил.

1

Изобретение относится к гидротехнике и мелиорации и может быть использовано для земляных плотин.

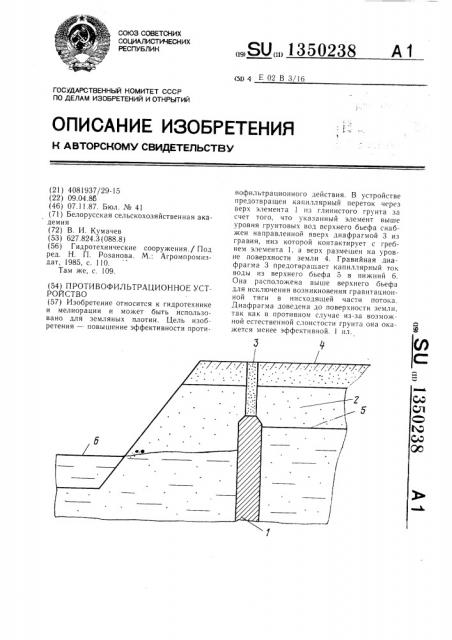

Цель изобретения -- повышение эффективности противофильтрационного действия, На чертеже изображено противофильтрационное устройство.

Противофильтрационное устройство состоит из вертикально ориентированного противофильтрационного элемента 1 из глинистого грунта, расположенного в водопроницаемом грунте 2, диафрагмы 3 из гравия, направленной вертикально вверх, низ которой контактирует с гребнем элемента 1, а верх размещен на уровне поверхности 4 земли.

Расположение диафрагмы 3 из гравия выше уровня воды в верхнем бьефе вытекает из следующей необходимости.

При достижении фронтом капиллярного потока гравийной, диафрагмы 3, которая расположена выше верхнего бьефа 5, капиллярный поток остановится до того, как образуется нисходящая в сторону нижнего бьефа б ветвь потока, что исключает возникновение дополнительной гравитационной тяги за счет веса воды в нисходящей ветви. Если бы нисходящая в сторону нижнего бьефа ветвь капиллярного потока была длиннее восходящей со стороны верхнего бьефа, то переток воды через верх противофильтрационного устройства мог оы идти гравитационным путем и гравийная диафрагма, расположенная ниже уровня воды в верхнем бьефе, была бы мало эффективной.

350238

Диафрагма 3 делается направленной вверх над элементом 1 ввиду того, что при возможной слоистости грунта выше устройства любые другие положения диафрагмы будут менее эффективны, так как грунт выше наклонно расположенной диафрагмы является капиллярным и тогда гравийная диафрагма может оказаться полностью заполненной капиллярно поддерживаемой водой при промачивании грунта сверху, например атмосферными осадками, и возникнет капиллярный перелив. Кроме того, при указанном положении гравийной диафрагмы 3 требуется минимальный объем гравия, так как самое короткое расстояние от верха глиняного устройства до поверхности земли

15 проходит по вертикали.

Диафрагма доводится до поверхности земли, так как в противном случае оставшийся капиллярный слой грунта над гравием создает условия заполнения гравия капиллярно поддерживаемой водой.

Формула изобретения

Г1ротивофильтрационное устройство,включающее вертикально расположенный в водопроницаемом грунте элемент из глинистого грунта, отличающееся тем, что, с целью повышения эффективности противофильтрационного действия, устройство выше уровня грунтовой воды верхнего бьефа снабжено направленной вверх диафрагмой из гравия, низ которой контактирует с гребнем элемента из глинистого грунта, а верх размещей на уровне поверхности земли.
