Способ укрепления склона

Способ укрепления склона

Иллюстрации

Показать все

Реферат



Способ относится к строительству и касается возведения противооползневых сооружений. Целью изобретения является повышение площади укрепленной поверхности склона и снижение трудоемкости укрепительных работ. В устойчивом массиве 1 ниже поверхности 2 скольжения склона проходят поперечную горизонтальную выработку 3, бурят из нее скважины 4 до выхода на поверхность 5 склона, а в местах выхода скважин 4 устраивают траншею 6, в которой размещают железобетонные блоки 7. В последних выбуривают отверстия , канат 9 последовательно от первой скважины из поперечной выработки 3 пропускают через скважины 4 и отверстия 8, замыкают у первой скважины в зажимном устройстве, после чего осуществляют натяжение каната 9 и дополнительное его натяжение с помощью домкратов от блока к блоку . По окончании натяжения скважины 4 заполняют антикоррозионным веществом . 5 ил. с -/ СО сд р к сд со Фи.2

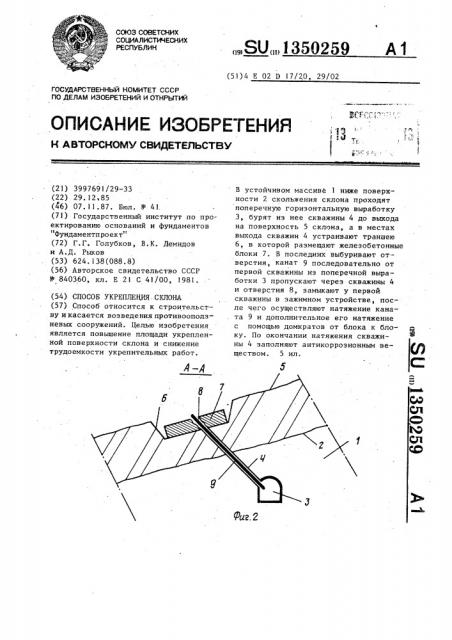

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 E 02 D 17/20, 29/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3997691/29-33 (22) 29.12,85 (46) 07.11.87. Бюл. Ф 41. (71) Государственный институт по проектированию оснований и фундаментов

"Фундаментпроект" (72) Г.Г. Голубков, В.К. Демидов и А.Д. Рыков (53) 624.138(088.8) (56) Авторское свидетельство СССР

Ф 840360, кл. Е 21 С 41/00, 1981. (54) СПОСОБ УКРЕПЛЕКИЯ СКЛОНА (57) Способ относится к строительству и касается возведения противооползневых сооружений. Целью изобретения является повышение площади укрепленной поверхности склона и снижение трудоемкости укрепительных работ.

„„SU, 135О259 А1

В устойчивом массиве 1 ниже поверхности 2 скольжения склона проходят поперечную горизонтальную выработку

3, бурят из нее скважины 4 до выхода на поверхность 5 склона, а в местах выхода скважин 4 устраивают траншею

6, в которой размещают железобетонные блоки 7. B последних выбуривают отверстия, канат 9 последовательно от первой скважины иэ поперечной выработки 3 пропускают через скважины 4 и отверстия 8, замыкают у первой скважины в зажимном устройстве, после чего осуществляют натяжение каната 9 и дополнительное его натяжение с помощью домкратов от блока к блоку. По окончании натяжения скважины 4 заполняют антикорроэионным веществом. 5 ил.

13

Изобретение относится к строитель, ству и касается возведения противооползневых сооружений.

Целью изобретения является повышение площади укрепленной поверхности склона и снижение трудоемкости укрепительных работ.

На фиг. 1 представлен план укрепляемого склона; на фиг„ 2 — сечение

А-А на фиг. 1; на фиг. 3 — сечение

Б-Б на фиг.1; на фиг. 4 — вид В на фиг. 3; на фиг. 5 — узел I на фиг. 3.

Способ осуществляется следующим образом.

I.

В устойчивом массиве 1 ниже поверхности 2 скольжения склона проходят поперечную горизонтальную выработку 3, бурят из нее скважины 4 до выхода на поверхность 5 склона. В местах выхода скважин 4, с поверхности 5 склона устраивают траншею 6 параллельно поперечной выработке 3, в которой размещают железобетонные блоки 7, каждый из которых перекрывает пару смежных скважин 4, затем в блоках 7 выбуривают отверстия 8, соосные скважинам 4 с образованием общих каналов, а канат 9 последовательно от первой скважины 1.0 из поперечной выработки 3 пропускают через общие каналы, образованные скважинами 4 и отверстиями 8, и замыкают у первой скважины 10 в зажимном устройстве 11, после чего осуществляют натяжение каната 9 и цополнительное

его натяжение с помощью домкратов 12 последовательно от блока к блоку, а

50259 по окончании натяжения скважины 4 заполняют антикоррозийным веществом.

Способ позволяет увеличить площадь укрепляемой поверхности склона и сниВ зить трудоемкость укрепительных работ за счет только горизонтальных поперечных выработок.

Формула изобретения

IО

Способ укрепления склона, включающий проведение поперечной выработки, расположенной за поверхностью скольжения склона, бурение из нее скважин до выхода на поверхность склона, установку в скважинах и поперечной выработке каната, натяжение каната и фиксацию его концов в зажимном устройстве, отличающийся тем, что, с целью повышения площади укрепленной поверхности склона и снижение трудоемкости укрепительных работ, с поверхности склона параллельно поперечной выработке в местах выхода скважин устраивают траншею, затем в последней размещают железобетонные блоки, каждый из которых перекрывает пару смежных скважин, после чего в блоках выбуривают отверстия соосные скважинам с образованием общих каналов, а канат последовательно от первой скважины из поперечной выработки пропускают через каналы и замыкают у первой скважины в зажимном устройстве, после чего осуществляют дополнительное его натяжение последовательно от блока к блоку, по окончании которого .скважины заполняют антикоррозийным веществом.

1350259

Составитель И. Ермолова

Редактор Г. Волкова Текред Л.Сердюкова Корректор А. Обручар

Заказ 5234/28 Тираж 607 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
