Изобретение относится к строительству, в частности к понижению уровня грунтовых вод с помощью иглофильтровых установок . Изобретение направлено на повышение производительности за счет ускорения погружения и надежности в работе. Это достигается тем, что внутри каркаса установлена дополнительная съемная труба, конец которой выходит за пределы эластичного патрубка. Последний имеет охватывающее его обжимное кольцо, исключающее проникание внутрь трубы частиц грунта за счет надежного обжатия эластичного патрубка при извлечении дополнительной трубы после погружения инъектора на требуемую глубину . 1 ил. оо ел О го 01

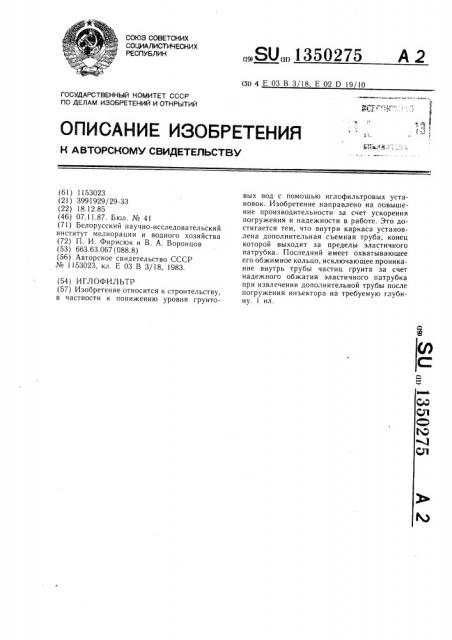

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А2 ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1!53023 (21) 3991929/29-33 (22) 18.12.85 (46) 07.11.87. Бюл. № 41 (71) Белорусский научно-исследовательский институт мелиорации и водного хозяйства (72) П. И. Фирисюк и В. А. Воронцов (53) 663.63.067 (088.8) (56) Авторское свидетельство СССР № 1153023, кл. E 03 В 3/18, 1983. (54) ИГЛОФИЛЬТР (57) Изобретение относится к строительству, в частности к понижению уровня грунто„„SU„„1350275 (51) 4 Е 03 В 3 18 Е 02 D 19 10 вых вод с помощью иглофильтровых установок. Изобретение направлено на повышение производительности за счет ускорения погружения и надежности в работе. Это достигается тем, что внутри каркаса установлена дополнительная съемная труба, конец которой выходит за пределы эластичного патрубка. Последний имеет охватывающее его обжимное кольцо, исключающее проникание внутрь трубы частиц грунта за счет надежного обж атия эластичного патрубка при извлечении дополнительной трубы после погружения инъектора на требуемую глубину. 1 ил.

1350275

Формула изобретения

Составитель А. Прямков

Редактор Г. Волкова Техред И. Верес Корректор М. Шароши

Заказ 5061/29 Тираж 668 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, >К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству, в частности к понижению уровня грунтовых вод с помощью иглофильтровых установок, и является усовершенствованием изобретения по авт. св. № 1153023.

Цель изобретения — повышение производительности за счет ускорения погружения и надежности работы.

На чертеже изображен предлагаемый иглофильтр, частичный разрез, Иглофильтр имеет трубчатый перфорированный каркас 1, соединенной с надфильтровой частью 2, установленные на каркасе 1 с зазором сетчатый фильтр 3 и эластичный патрубок 4 с охватывающим его обжимным кольцом 5. Внутри каркаса расположена съемная дополнительная труба 6, конец хоторой выходит за пределы эластичного патрубка 4.

Иглофильтр работает следующим образом.

Иглофильтр с трубой 6 устанавливают вертикально над местом его погружения с небольшим зазором. Затем в трубу 6 под давлением подают воду, которая, выходя из трубы 6, размывает грунт и выносит его «а поверхность. По мере размыва грунта иглофильтр погружается в образованную скважину до требуемой глубины. После этого подача воды прекращается и труба 6 извлекается из каркаса 1, при этом под воздействием сжимающего усилия обжимного кольца 5 эластичный патрубок 4 обжимается, перекрывая доступ в него частиц грунта.

Иглофильтр подключается к системе водопонижения, при этом вода из прилегающего массива грунта за счет создаваемого внутри каркаса 1 разрежения через сетчатый фильтр 3 и эластичный патрубок, выполненный, например, из волокнисто-пористого материала, поступает через перфорацию во внутрь каркаса 1 и далее по надфильтровой части 2 на поверхность к месту ее сбора.

Такая конструкция иглофильтра обеспечивает его ускоренное погружение на требуемую глубину в грунт и надежную работу без проникания внутрь каркаса частиц грунта, что позволяет повысить производительность и улучшить условия эксплуатационного обслуживания.

Иглофильтр по авт. св. № 1!53023, отличающийся тем, что, с целью повышения производительности за счет ускорения погру>кения и надежности работы, он снабжен дополнительной съемной трубой, расположенной внутри каркаса, с выходящим за пределы эластичного патрубка концом, а патрубок имеет охватывающее его обжимное кольцо.
