Переставная опалубка для возведения обделки тоннеля

Переставная опалубка для возведения обделки тоннеля

Иллюстрации

Показать все

Реферат



Изобретение относится к тоннельному строительству, а именно к переставным опалубкам для возведения обделки тоннеля. Цель - упрощение работ по обслуживанию опалубки и увеличение внутриопалубочного пространства . Опалубка включает опалубочную секцию из отдельных шарнирно соединенных между собой элементов 1, 2, 3, устройство для отрыва опалубки от готовой обделки 6 в виде домкрата 8 и тележку 9 для транспортирования. В нилшей части опалубки расположено откидывающее лотковое звено 7, шарнирно соединенное с одним из элементов опалубки. В местах шарнирного соединения элементов 1 - 3 установлены блоки 4 с пропущенным через них тросом 5. В местах сочленения элементов 1 - 3 установлены прокладки из упругодеформируемого материала. После возведения обделки 6 и набора бетоном распалубочной прочности звено 7 отрывают при помощи соединенных с ig

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (11) 1511 4 Е 21 D 11/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4063432/22-03 (22) 29.04.86 (46) 07.11.87. Бюл. Р 41 (71) Конструкторско-технологическое бюро Мобильного строительно-монтажного треста "Союзшахтоспецпромстрой" (72) О.Н.Долбиков, Г,С.Бузов и В.Т.Сыромкин (53) 622.281.5(088.8),(56) Авторское свидетельство СССР

Р 899987, кл. Е 21 D 11/10, 1980.

Авторское свидетельство СССР

N - 518568, кл. Е 21 D 11/10, 1975. (54) ПЕРЕСТАВНАЯ ОПАЛУБКА ДЛЯ В03ВЕДЕНИЯ ОБДЕЛКИ ТОННЕЛЯ (57) Изобретение относится к тоннельному строительству, а именно к переставным опапубкам для возведения обделки тоннеля. Цель — упрощение работ по обслуживанию опалубки и увеличение внутриопалубочного пространства. Опалубка включает опалубочную секцию из отдельных шарнирно соединенных между собой элементов 1, 2, 3, устройство для отрыва опалубки от готовой обделки 6 в виде домкрата 8 и тележку 9 для транспортирования.

В нижней части опалубки расположено откидывающее лотковое звено 7, шарнирно соединенное с одним из элементов опалубки. В местах шарнирного соединения элементов 1 — 3 установлены блоки 4 с пропущенным через них тросом 5. В местах сочленения элементов 1 — 3 установлены прокладки из упругодеформируемого материала. После возведения обделки 6 и набора бетоном распалубочной прочности звено

7 отрывают при помощи соединенных с

1350358 ним домкратов 8. Затем домкратами 8, тонной обделки 6, устанавливают на соединенными с тросами 5, производят тележку 9 и перемещают к новому отрыв элементов 1 — 3 от готовой бе- участку бетонирования. 4 ил.

Изобретение относится к тоннельному строительству, а именно к переставным опалубкам для возведения об делки тоннеля.

Цель изобретения — упрощение pa- > 5 бот по обслуживанию опалубки и увеличение внутриопалубочного пространства °

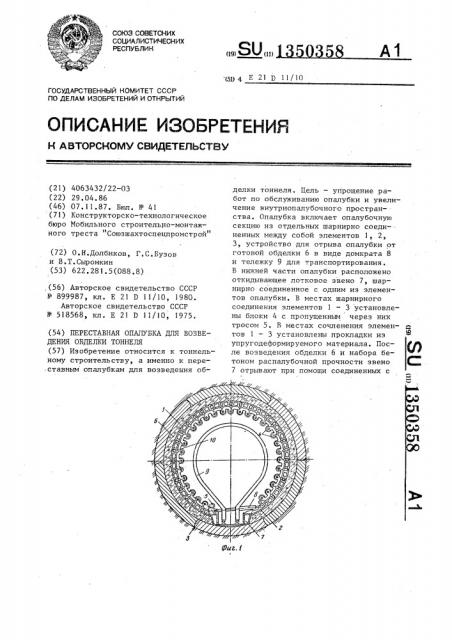

На фиг.1 изображена опалубка, рабочее положение, поперечный разрез; на фиг.2 — то же, продольный разрез; на фиг.3 — то же, с откинутым лотковым.звеном, поперечный разрез; на фиг.4 — транспортное положение, поперечный разрез.

Переставная опалубка для возведения обделки тоннеля включает отдельные элементы 1, первый нижний элемент

2, последний нижний элемент 3, шар- . нирно соединенные между собой, в местах шарнирного соединения отдельных элементов 1 — 3 установлены канатные блоки 4, по которым проходит трос 5 предназначенный для отрыва элементов опалубки 1 — 3, от готовой обделки 6, 25 лотковое звено 7 ширнирно соединено с первым нижним элементом 2, отрыв лоткового звена 7 и отдельных элементов 1 — 3 от готовой обделки 6 производится при помощи домкратов 8, прикрепленных к первому нижнему элементу 2, а передвижение на новое место бетонирования — при помощи тележки

9, места сочленения отдельных элементов 1 — 3 опалубки имеют проклад- 35 ки из упругодеформируемых элемен-. тов 10, Опалубка работает следующим образом.

После окончания возведения обдел- 40 ки 6 тоннеля и набора бетоном распа.лубочной прочности соединяют домкраты 8 с лотковым звеном 7 производят отрыв лоткового звена 7 и установку его в положение, показанное на фиг.3, 45

2 этими домкратами 8, соединенными с тросами 5, проходящими по канатным блокам 4, производят отрыв отдельных элементов 1 — 3 от готовой монолитной бетонной обделки 6 тоннеля и установку опалубки в транспортное положение на тележку 9, далее опалубочную секцию перемещают к новому участку бетонирования, где обратным движением домкрата 8 при помощи упругодеформированных элементов 10 устанавливают отдельные элементы опалубки 1

3 в рабочее положение, затем устанавливают в рабочее положение лотковое звено 7.

Таким образом, происходит в необходимой последовательности установка элементов опалубки 1 — 3 и лоткового звена 7 в заданном рабочем параметре, и цикл бетонирования повторяется.

Формула изобретения

Переставная опалубка для возведения обделки тоннеля, включающая опалубочную секцию из отдельных шарнирно соединенных между собой элементов, устройство для отрыва опалубки от готовой обделки в виде домкрата и тележку для транспортирования, о т л ич а ю щ а я с я тем, что, с целью упрощения работ по обслуживанию опалубки и увеличения внутриопалубочного пространства, в нижней части опалубки расположено откидывающее лотковое звено, шарнирно соединенное с одним из элементов опалубки, при этом устройство для отрыва опалубки снабжено тросом, пропущенным через блоки, установленные в местах шарнирного соединения элементов, а в местах сочленения отдельных элементов опалубки установлены прокладки из упругодеформируемого материала.
