Реферат



Изобретение относится к промышленности строительных материалов, может найти применение при изготовлении элементов ограждающих конструкций различных сооружений и тепловых агрегатов и обеспечивает увеличение долговечности теплоограждения в условиях частого съема и установки панелей. Панель содержит несущий металлический лист 1 с металлической обвязкой 2, образующих каркас, к которому прикреплена многослойная футеровка из волокнистых материалов. По торцам панель снабжена металлическими упорами 6 и уплотнительными элементами 7, выполненными в виде пакетов уложенного слоями и предварительно уплотненного рулонного материала , закрепленного на каркасе при помощи анкеров 8. 2 ил. с (П 00 ел О5 сл Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

465 А1 (19) (И) (51) 4 F 27 D 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ (54) ПАНЕЛЬ ОГРАЖДЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3908676/29-33 (22) 11.06.85 (46) 07.11.87. Бюл. - 41 (71) Всесоюзный научно-исследовательский и проектный институт "Теплопроект" (72) Ю.Г. Каленский, Н.В. Данилин, И.И. Шахов и А.Ф. Шестаков (53) 666.94.041(088.8) (56) Авторское свидетельство СССР

У 898240, кл. F 27 В 7/28, 1980. (57) Изобретение относится к промышленности строительных материалов, может найти применение при изготовлении элементов ограждающих конструкций различных сооружений и тепловых агрегатов и обеспечивает увеличение долговечности теплоограждения в условиях частого съема и установки панелей. Панель содержит несущий металлический лист I с металлической обвязкой 2, образующих каркас, к которому прикреплена многослойная футеровка из волокнистых материалов.

По торцам панель снабжена металли" ческими упорами 6 и уплотнительными элементами 7, выполненными в виде пакетов уложенного слоями и предварительно уплотненного рулонного материала, закрепленного на каркасе при помощи анкеров 8. 2 ил.

1350465

Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении элементов ограждающих конструкций различных сооружений и тепловых агрегатов.

Цель изобретения — увеличение долговечности теплоограждения в условиях частого съема и установки панелей.

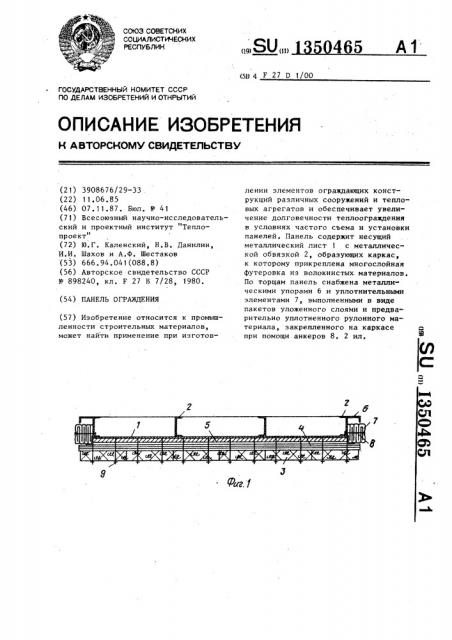

На фиг. 1 показана панель ограждения, разрез; на фиг. 2 — узел сопряжения панелей в состоянии до и после установки в рабочее положение.

Панель содержит металлический лист 1 с металлической обвязкой 2, образующих каркас, к которому прикреплена многослойная футеровка с рабочим слоем 3 из формованных плит на основе волокнистых огнеупорных материалов и изоляционных слоев 4 и

5 из огнеупорного волокнистого рулонного материала и минераловатных плит. По торцам панель снабжена металлическими упорами 6 для восприятия и передачи усилий при установке панели и уплотнительными элементами

7, выполненными в виде пакетов предварительно уплотненного и уложенного слоями рулонного волокнистого огнеупорного материала, который крепится к обвязке панели и удерживается в поджатом состоянии при помощи металлических скользящих анкеров 8.

Многослойная футеровка крепится к металлическому листу I при помощи металлических или керамических анкеров 9. При монтаже футеровки плиты рабочего слоя устанавливаются с поджатием изоляционных слоев для плотного прилегания слоев и исключения возможности расслоения футеровки при эксплуатации.

Плиты рабочего слоя 3 футеровки и слои высокотемпературного изоляционного слоя 4 выпускаются за торцовую балку металлической обвязки с таким расчетом, чтобы длина выступающей части плиты была несколько меньше длины металлического упора 6. Над выпуском футеровки устанавливаются уплотнительные элементы, причем толщина пакета предварительно сжатого и уложенного гофрами рулонного материала, удерживаемого при помощи скользящих анкеров 8, должна быть несколько больше длины металлических упоров.

При установке панели в рабочее положение она подводится к уже установленной панели и прижимается к ней металлическими упорами 6. При этом вначале в соприкосновение приводятся уплотнительные элементы, которые сжимаются и находятся в сжатом состоянии благодаря пружинящему эффекту слоев предварительно сжатого рулонного материала пакетов уплотнительного элемента, а плиты рабочего слоя футеровки благодаря имеющемуся между ними зазору не подвергаются разрушению. Таким образом, благодаря устройству по торцам панелей металлических упоров и подбору их длины достигается сохранность футеровки панелей, а благодаря устройству уплотнительных элементов из пакетов предварительно сжатого рулонного материала достигается требуемое уплотнение элементов в местах стыковки.

Такое конструктивное решение обеспечивает увеличение монтажной и эксплуатационной прочности и повышение долговечности панели.

В устройстве исключается преждевременное разрушение плит, что значительно улучшает эксплуатационные показатели ограждения.

Формула изобретения

Панель ограждения, содержащая несущий металлический каркас с прикрепленной к нему многослойной футеров кой из волокнистых огнеупорных материалов, отличающаяся тем, что, с целью увеличения долговечности теплоограждения в условиях частого съема и установки панелей, она снабжена размешенными по торцам каркаса металлическими упорами и уплотнительными элементами, выполненными в виде пакетов уложенного слоями и предварительно уплотненного рулонного материала, закрепленного на каркасе при помощи скользящих анкеров.
