Изобретение относится к измерительной технике и может использоваться в устройствах для автоматического контроля реверсивного перемещения объектов.

Целью изобретения является повышение надежности устройства за счет сокращения количества проводов линии связи, соединяющей блок приема сигналов с блоком логической обработки.

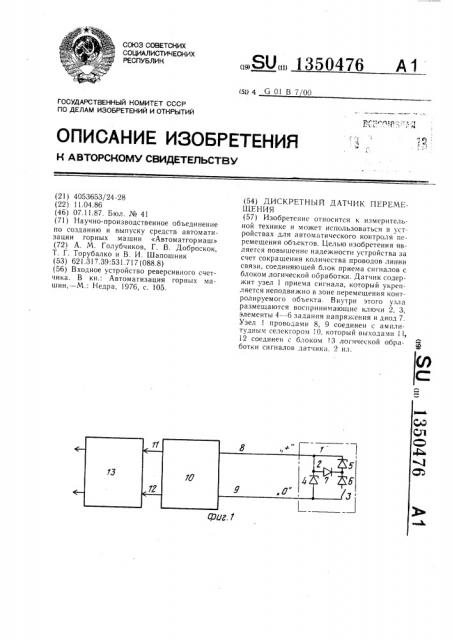

На фиг. 1 приведена схема дискретного датчика перемещения; на фиг. 2 — временные диаграммы работы датчика.

Датчик содержит блок 1 приема сигнала, который укрепляется неподвижно в зоне перемещения контролируемого объекта. Блок

1 содержит воспринимающие ключи 2 и 3, выполненные в виде магнитоуправляемых контактов, элементы 4 — 6 задания напряжения, выполненные на стабилитронах, и диод 7.

Первый вывод ключа 2 и первый вывод элемента 5 задания напряжения подключены к проводу 8 линии связи. Второй вывод ключа 2 соединен с первым выводом элемента 4 задания напряжения и анодом диода 7, а второй вывод элемента 5 и первый вывод элемента 6 задания напряжения соединены с катодом диода 7. Второй вывод элемента 4 задания напряжения и первый вывод ключа 3 подключены к проводу 9 линии связи, а второй вывод ключа 3 соединен с вторым выводом элемента 6 задания напряжения. Провода 8 и 9 линии связи соединены с амплитудным селектором 10, который выходами 11 и 12 соединен с блоком 13 логической обработки сигналов датчика.

Датчик работает следу|ощим образом.

Когда перемещающийся об.ьект находится вне зоны блока 1, его воспринимающие ключи 2 и 3 разомкнуты и не выдают сигнал на элементы задания напряжения.

Если объект входит в зону блока 1, то в момент времени срабатывает (замыкается) один воспринимающий ключ, например, 2 и через него подается напряжение на первый элемент 4 задания напряжения. На элементе 4 задания напряжения выделяется наибольший уровень напряжения, ограничивая этим уровень протекающего тока (фиг. 2) в проводах 8 и 9 линии связи.

При дальнейшем движении объекта в момент времени 4 срабатывает воспринимающий ключ 3 и теперь уже ток 1в протекает дополнительно через ключ 2, диод 7, элемент 6 задания напряжения, ключ 3.

По мере дальнейшего движения объекта размыкается (выключается) ключ 2 (в момент времени 4) и теперь уже ток I;,6 в проводах 8 и 9 определяется элементами

5 и 6 задания напряжения, на которых выделяется суммарное напряжение, отличающееся от уровня напряжения элемента 4.

Далее, в момент времени t4 размыкается ключ 3 и ток в проводах 8 и 9 связи перестает протекать.

Амплитудным селектором 10 ток в проводах 8 и 9, задаваемый элементами 4 — 6 задания напряжения, преобразуется в последовательность временных сигналов UII, Ulq, аналогичных последовательности работы воспринимающих ключей, причем, на одном из выходов селектора сигнал аналогичен во времени замкнутому состоянию воспринимающего ключа 2, а на втором выходе аналогичен замкнутому состоянию ключа 3.

Эти сигналы поступают на рездельные входы блока 13 логической обработки сигналов.

Дискретный датчик перемещения, содержащий блок приема сигнала с двумя воспринимающими ключами, соединенными с проводами линии связи, и блок логичес30 кой обработки сигналов, отличающийся тем, что, с целью повышения надежности, датчик снабжен амплитудным селектором, тремя элементами задания напряжения и диодом, размещенными в блоке приема сигнала, первый элемент задания напряжения через

35 первый BocllpHHHMBIolIIHv ключ подключен к первому и второму прсводу линии связи, последовательно соединенные второй и третий элементы задания напряжения через второй воспринимающий ключ соединены с первым и вторым проводом линии связи, 40 анод диода подключен к точке соединения первого воспринимающего ключа и первого элемента задания напряжения, а катод диода подключен к точке соединения второго и третьего элементов задания напряжения, один вывод первого воспринимающего ключа соединен с первым проводом линии связи, а один вывод второго воспринимающего ключа соединен с вторым проводом линии связи.
