Способ получения неразъемного токоведущего соединения

Способ получения неразъемного токоведущего соединения

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники и может быть использовано для соединения незачищенрых проводов с эмалевой изоляцией с контактными элементами. Цель изобретения - расширение технологических возможностей путем обеспечения соединения любого числа проводников при одновременном повышении качества соединения. Способ заключается в том, что соединяемые провода с эмалевой изоляцией помещают в токоведущую гильзу, затем гильзу деформируют опрессовкой и пропускают по ней электрический ток, одновременно подпрессовывая. Пропускание тока по гильзе с одновремен- . ной подпрессовкой обеспечивает выгорание и получение надежного токоведущего соединения. (Л 00 ел о со

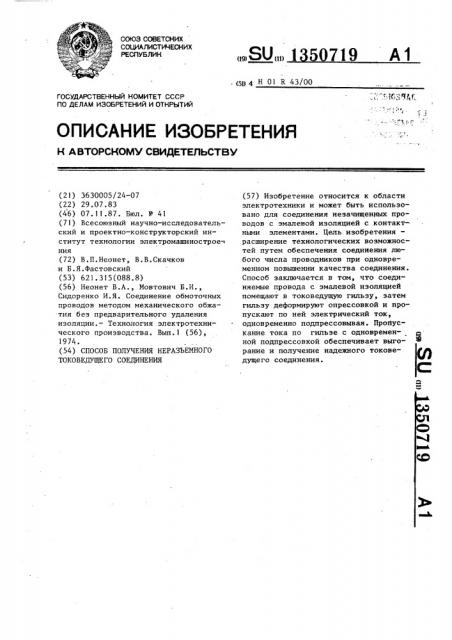

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

-(дд 4 Н 01 R 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3630005/24-07 (22) 29.07.83 (46) 07.11.87. Бюл. N - 41 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт технологии электромашинострое ния (72) В.П.Неонет, В.В.Скачков и Б.Я.Фастовский (53) 621.315(088.8) (56) Неонет В.А., Мовтович Б.И., Сидоренко И.Я. Соединение обмоточных проводов методом механического обжатия без предварительного удаления изоляции. — Технология электротехнического производства. Вып.1 (56), 1974. (54) СПОСОБ ПОЛУЧЕНИЯ НЕРАЗЪЕМНОГО

ТОКОВЕДУЩЕГО СОЕДИНЕНИЯ

„„80„„1 5 719 А1 (57) Изобретение относится к области электротехники и может быть использовано для соединения незачищен1ных проводов с эмалевой изоляцией с контактными элементами. Цель изобретения— расширение технологических возможностей путем обеспечения соединения любого числа проводников при одновременном повышении качества соединения.

Способ заключается в том, что соединяемые провода с эмалевой изоляцией помещают в токоведущую гильзу, затем гильзу деформируют опрессовкой и пропускают по ней электрический ток, одновременно подпрессовывая. Пропускание тока по гильзе с одновременной подпрессовкой обеспечивает выгорание и получение надежного токоведущего соединения.

Формула изобретения соединения.

В начальный период, при включении сварочного тока, последний проходит

Составитель Э.Нагрелли

Техред Г1.Сердюкова Корректор Л:Обручар

Редактор Н.Егорова

Заказ 5289/51 Тираж 6 5 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

135071

Изобретение относится к области электротехники и может быть.использовано для соединения незачищенных обмоточных проводов с эмалевой изоляци-!

) ей друг с другом или с контактными элементами в электротехнических, радиотехнических и других устройствах и схемах.

Пель изобретения — расширение технологических возможностей путем обеспечения соединения любого числа проводников при одновременном повышении качества соединения.

Способ осуществляется следующим образом.

Необходимое количество соединяемых обмоточных незачищенных проводов с эмалевой изоляцией помещают в токоведущую гильзу, затем путем смыкания 20 пуансона и матрицы выполняют соединение, в котором соединяемые провода деформируют таким образом, что между проводами и проводами и гильзой практически нет зазоров. Выполненное та- 2В ким образом плотноупакованное соединение помещают между электродами машины точечной сварки, через соединение пропускают электрический ток, одновременно подпрессовывая соедине- 80 ние до величины, равной 0,85-0,5 первоначальной высоты опрессованного

9 г через металл Гильзы и рязОГревает ее до температур, вызывающих выгорание изоляции проводов в месте опрессовки. В процессе выгорания изоляции и одновременной подпрессовки соединения в контакт вступают провода, через которые также проходит ток, интенсифицируя их нагрев.

Совместное воздействие высоких температур и пластической деформации соединяемых проводов способствует образованию металлического соединения между проводами, а также проводами и гильзой.

Способ получения неразъемного токоведущего соединения пучка изолированных проводников, основанный на разрушении изоляции с образованием электрического контакта, при котором проводники укладывают в гильзу, выполненную из электропроводящего материала и производят их Опрессовку, о т— л и ч а ю шийся тем, что, с целью расширения технологических возможностей путем обеспечения соединения любого числа проводников при одновременном повышении качества соединения, после опрессовки по гильзе пропускают электрический ток, и одновременно производят подпрессовку, обеспечивая разрушение изоляции.
