Реферат



Изобретение относится к ТВ и повьяиает точность коррекции. Устр-во для реализации сп-ба содержит формирователь 1 видеосигнала, блок 2 задержки , коммутатор 3, блок 4 компенсации искажений. Для достижения цели при последовательной перезаписи видеосигнала из п-й ячейки блока памяти в (п-О-ю ячейку его умножают на коэф. 1/1-Ё и суммируют с перезаписываемым из (п+1)-й ячейки в п-ю ячейку видеосигналом /1-f часть видеосигнала п-й ячейки ( - неэффективность переноса заряда). 1 ил. (Л оо сд о 00 4 СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1350845 А1

«51) 4 H 04 N 5/217, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

;:Ъ (-(» ,("Г .с„

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3961380/24-09 (22) 03.10.85 (46) 07.11.87. Бюл. М 41 (72) П.П.Балвочюс и В.В.Поцюс (53) 621.397(088.8) (56) Секен К., Томпсет N. Приборы с переносом заряда. — М.: Мир, 1978, с. 86.

Патент США 11 4224585, кл. Н 03 Н 17/04, 1980. (54) СПОСОБ КОРРЕКЦИИ ИСКАЖЕНИЙ ВИ ДЕОСИГНАЛА ФОТОПРИЕМНИКА (57) Изобретение относится к ТВ и повышает точность коррекции. Устр-во для реализации сп-ба содержит формирователь 1 видеосигнала, блок 2 задержки, коммутатор 3, блок 4 компенсации искажений. Для достижения цели при последовательной перезаписи видеосигнала из.и-й ячейки блока памяти в (n-1)-ю ячейку его умножают на коэф. 1/1- E и суммируют с перезаписываемым из (и+1)-й ячейки в и-ю ячейку видеосигналом f/1-f часть видеосигнала и-й ячейки (E. — - неэффективность переноса заряда). 1 ил.

1350845

ЗВ

Видеосигнал поступает на вход блока 2 задержки, на выходе которого в момент времени, соответствующий поступлению сигнала на выходной узел 5 и на вход блока 2 задержки из ячейки

ПЗС с номером N на выходах блока задержки одновременно будет видеосигнал всех ячеек ПЗС.

Изобретение относится к области телевидения и может быть использовано при обработке сигналов формирователей видеосигнала на приборах с зарядовой связью (ПЗС), Цель изобретения — повьпнение точности коррекции.

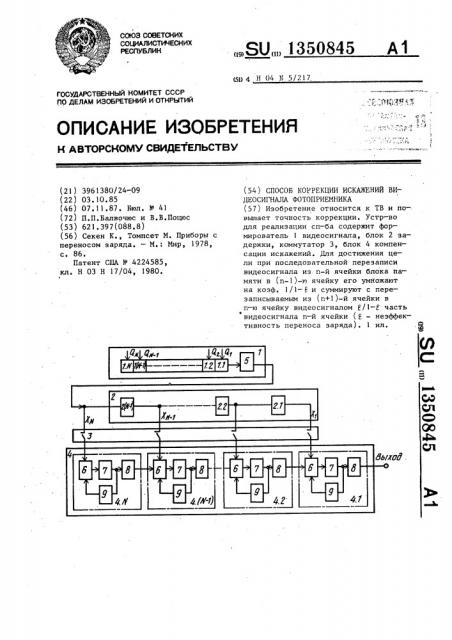

На чертеже представлена структурная электрическая схема устройства

I0 для реализации предлагаемого способа.

Устройство для реализации способа коррекции искажений видеосигнала содержит формирователь 1 видеосигнала

1В на основе ПЗС, блок 2 задержки, кбммутатор 3, блок 1 компенсации искажений.

Формирователь 1 видеосигнала на основе ПЗС содержит И фото:увстви20 тельных ячеек 1.1,...,1.И и выходной узел 5.

Блок 2 задержки содержит N-1 элементов 2,1,...,2(N-1) задержки на тактовый период переноса заряда в

ПЗС, один вход и N выходов.

Блок 4 компенсации искажений содержит N элементов 4,1,...,4.11 компенсации искажений.

Каждый элемент 4.1,...,4.И компенсации искажений содержит сумматор б, элемент 7 задержки на тактовый период умножитель 8, цепь 9 обратной связи

Способ осуществляют следующим образом, Исходные оптические сигналы в ячейках 1.1.. .,1.N формирователя 1 преобразуются в сигнальные зарядовые пакеты Q,,Q, .,Ð . Сигнальные зарядовые пакеты путем последовательного переноса (по принципу переноса заряда) поступают на, выходной узел 5, преобразуются в напряжение видеосигнала.

При переносе зарядовые пакеты изза их неполной передачи из ячейки в ячейку искажаются. В видеосигнале это образует искажения, обусловленные неэффективностью переноса заряда (НПЗ) . 50

Далее .все нормально открытые ключи коммутатора 3 одновременно замыкаются. Видеосигналы отдельных ячеек

ПЗС параллельно поступают .в соответствующие элементы 4.1. ..,4.N блока 4 компенсации. Видеосигналы в элементах

4.1,...,4.N к выходу передаются последовательно из одного элемента в соседний элемент по порядку, аналогичному передаче зарядовых сигнальных пакетов в ПЗС.

На выходе устройства компенсации искажений с каждым тактом передачи видеосигнала через элементы 4,.1,..., 4.N блока 1 компенсации поступает видеосигнал без искажений, обусловленных НПЗ в ПЗС.

Блок 1 компенсации работает следующим образом, Видеосигнал первой ячейки 1,1 после первого такта переноса из элемента 4.1 блока 4 компенсации искажений поступает на выход через умножитель 8, в котором умножается на 1/1- Е. Процесс коррекции искажений видеосигнала, сформированного в ячейке 1 1 формирователя 1, этим кончается. Видеосигнал элемента 1.2, умноженный.па 1/1-Е, поступает в сумматор 6 элемента 4,1 и сумаруется с частью (-E/1 — E) сигнала первой ячейки 1,1, который в сумматор 6 поступает по цепи 9 обратной связи первого элемента 1.1 В остальных элементах 4.1. ..4,N блока 1 при первом такте корректирующего переноса происходят аналогичные процессы, При втором такте видеосигнал второй ячейки 1.2, умноженный на 1/1-Е, просуммированный с (— E/1 — E) частью сигнала первой ячейки 1,1, в первом такте переноса умножается в умножителе 8 первого элемента 4.1 блока 4 на 1/1-E и поступает на выход. Одновременно из элемента 1.2 в сумматор 6 первого элемента 4.! после обработки при прохождении в первом такте элемента 4.3 и втором такте элемента 4.2 видеосигнал элемента 4.3 суммируется в сумматоре 6 с сигналом, поступающим по цепи 9 обратной связи первого элемента 4.1.

В остальных элементах блока 4 процесс компенсации искажений происходит одновременно и аналогично как в первом и втором элементах. Тактирование в блоке 4 продолжается до поступления на выход видеосигнала иэ последней N-й ячейки формирователя 1. з 1350845

Сущность выбора коэффициента умножения 1/1-Е умножителей 8 и коэффициента (-Е/1-E) цепи 9 обратной связи в элементах блока 4 состоит в следующем.

Если принять, что неэффективность переноса заряда E является постоянной, а заряд после j-ro такта переноса в ячейке i обозначить Q;, то по1)1 В 10 сле каждого такта переноса на выходе

ПЗС появляется 1-й элемент видеосигнала

Ц,.= —,—.- .,, (-1) C ." Z" Х, 1 =1

1(i

Знак равенства в (! ) является правомерным из-за линейной зависимости

20 величины сигнального заряда и напряжения видеосигнала на выходе ПЗС.

Ф

Зарядовые пакеты в ячейках прибора после j-го переноса соответствуют выражениям 25 ормула изобретения

Способ коррекции искажений видеосигнала фотоприемника, выполненного на приборах с зарядовой связью (ПЗС), заключающийся в коррекции видеосигнала в соответствии с искажениями,, обусловленными неэффективностью переноса заряда Е, путем последовательной перезаписи видеосигнала в и ячейках блока памяти, отличающийся тем, что, с целью повышения точности коррекции, при последовательной пе35 резаписи видеосигнала из и-й ячейки блока памяти в (и-1)-ю ячейку его умножают на коэффициент 1/1-Я и суммируют с перезаписываемым иэ (n+1)-й ячейки в и-ю ячейку видеосигналом

40 E/1- E часть видеосигнала и-й ячейки.

Составитель Г.Росаткевич

Техред M.Ходанич

Корректор Н. Король

Редактор Н.Тупица

Заказ 5299/57

Тираж 636 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород,ул. Проектная, 4 — i N 1

Q.,.=(1 E)Q,, 1сЫЯ, 1 <1J (Н, (3)

Ц 0 (4)

Решив систему уравнений, образованную уравнениями (1)-(4) относительно Х ., получим

jу

Х = С .,E "(1-E) Ц 1-,) И, (5) !

21 где С „=(g-1)! /(i-1) 1(-1)!.

Решение системы уравнений (5) относительно Ц дает формулу для кор1 рекции искажений

Если в выражение (5) вместо Я подставить (-E/1- f), получим выражение, аналогичное (6). Это означает, что искажения, обусловленные НПЗ, можно устранить применением процесса, аналогичного переносу видеосигнала (формулы (1)-(4) с НПЗ, равным (-с/1 в E), т.е. если из ячейки в ячейку ПЗС передается (1-Е) часть величины заряда, -то в случае коррекции искажений видеосигнала однОго элемента блока 4 компенсации искажений в другой необходимо передавать

1/1-Е часть сигнала, а вместо остающейся в ячейке ПЗС части зарядового пакета брать значения (-Е/1-Е).
