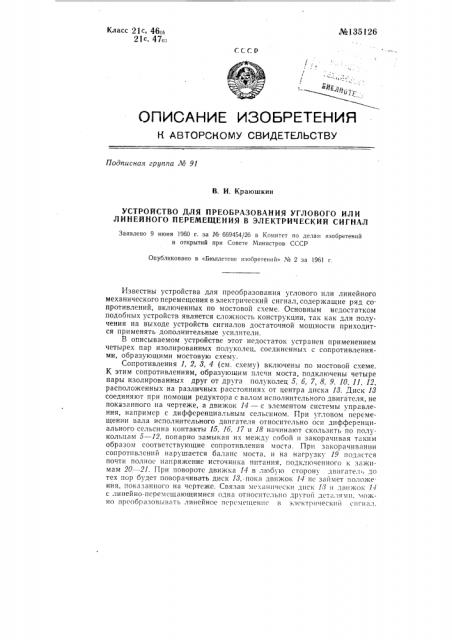

УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ УГЛОВОГО ИЛИ

ЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ В ЭЛЕКТРИЧЕСКИЙ СИГНАЛ

Заявлено 9 июня 1960 г. за М 669454/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 2 за 1961 г.

Известны устройства для преобразования углового или линейного механического перемещения в электрический сигнал, содержащие ряд сопротивлений, включенных по мостовой схеме. Основным недостатком подобных устройств является сложность конструкции, так как для получения на выходе устройств сигналов достаточной мощности приходится применять дополнительные усилители.

В описываемом устройстве этот недостаток устранен применением четырех пар изолированных полуколец, соединенных с сопротивлениями, образуюшими мостовую схему.

Сопротивления 1, 2, 8, 4 (см. схему) включены по мостовой схеме.

К этим сопротивлениям, образующим плечи моста, подключены четыре пары изолированных друг от друга полуколец 5, б, 7, 8, 9, 10, 11, 12, расположенных на различных расстояниях от центра диска 18. Диск 18 соединяют при помощи редуктора с валом исполнительного двигателя, не показанного на чертеже, а движок 14 — с элементом системы управления, например с дифференциальным сельсином. При угловом перемещении вала исполнительного двигателя относительно оси дифференциального сельсина контакты 15, 1б, 17 и 18 начинают скользить по полv гкольцам э — 12, попарно замыкая их между собой и закорачивая таким образом соответствующие сопротивления моста. При закорачивании сопротивлений нарушается баланс моста, и на нагрузку 19 подастся почти полное напряжение источника питания, подкл10ченного и зажи мам 20 — 21. При поворотс движка 14 в любую сторону двигатель до тех пор будет поворачивать диск 13,-пока движок 14 нс займет положения, показанного на чертеже. Связав механически диск 18 и движок 14 с линейно-перемещающимися одна относительно другой деталями, можно преобразовывать линейное перемсп1енпс в электрический сигнал. № 135126
