Реферат



№ 13о14э

Класс 21е, 37ое

СССР.

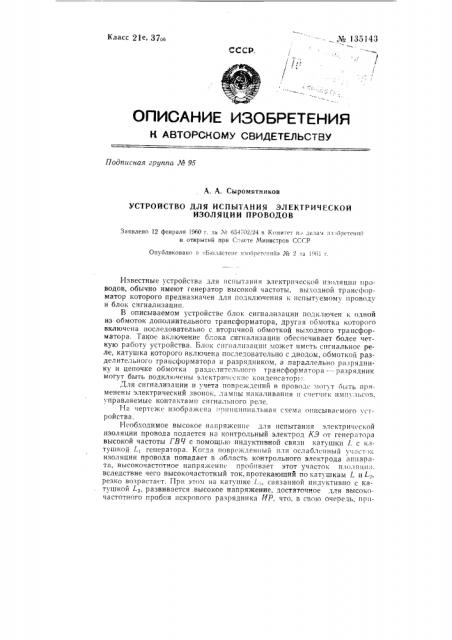

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа J¹ 95

А. А. Сыромятников

УСТРОЙСТВО ДЛЯ ИСПЬ ТАНИЯ ЭЛЕКТРИЧЕСКОЙ

ИЗОЛЯЦИИ ПРОВОДОВ

Запвлеио 12 февраля 1960 г, за № 654702, 24 в Комитет по делам пз и>ретенпй и oTKpblTHH при Сонете Министров CCCP

Опубликовано в:h:î iæòåiiE пзоб1пт нпй» № 2 аа 1П61 г.

Известные устройства для испытания электрической изоляции проводов, обычно имеют генератор высокой частоты, вы одной трансформатор которого предназначен для подключения к испытуемому проводу и блок сигнализации.

В описываемом устройстве блок сигнализации подключен к одной из обмоток дополнительного трансформатора, другая обмотка которого включена последовательно с вторичной обмоткой вы одного трансформатора. Такое включение блока сигнализации обеспечивает более четкую работу устройства. Блок сигнализации может иметь сигнальное реле, катушка которого включена последовательно с диодом, обмоткой разделительного трансформатора и разрядником, а параллельно разряднику и цепочке обмотка разделительного трансформатора — разрядник могут быть подключены электри некие конденсаторьь . для сигнализации и учета повреждений в проводе могут оыть применены электрический звонок, лампы íякаливания и счетчик импульсов, управляемые контяктамп сигнального реле.

Ня чертежс изображена ..рингпштияльняя стремя описываемого устройства.

Необходимое высокое Hàпряженпс для испытания электрической изоляции провода подается на контрольный электрод КЗ от генератора высокой частоты ГВЧ с помощ1»1о индуктивной связи катушки 1 с катушкой 1, генератора. Когда поврежденный или ослабленный у част и изоляции провода попадает в область контрольного электрода аппарата, высокочастотное напряжение пробивает этот участок из liillll! I. вследствие чего высокочастотный ток, протекаюший по катушкам L и 1.в, резко возрастает. При этом на катушке ;;, связанной индуктивно с катушкой L>, развивается высокое напряжение, достаточное для высокочастотного пробоя искрового разрядника ИР, что, в свою очередь, прпР дакт пр Л. Н. Гольцов 1 ехред А. А. Кудрявицкая
