Реферат



Изобретение относится к области обработки металлов реэанием. Целью изобретения является повьшение производительности за счет уменьшения времени на замену направляющих планок . В корпусе развертки выполнены пазы в формуле ласточкина хвоста, в которых размещены направляющие планки трапецеидального профиля, плавно переходящего в цилиндрическое закругление на наружной поверхности. При этом направляющие планки в пазах устанавливают с самоторможением, а между по меньшей мере передней по направлению вращения боковой поверхностью направляющей планки и боковой поверхностью паза вставлены радиапьно упругие тела. 3 ил. СО 00 ел :л :о

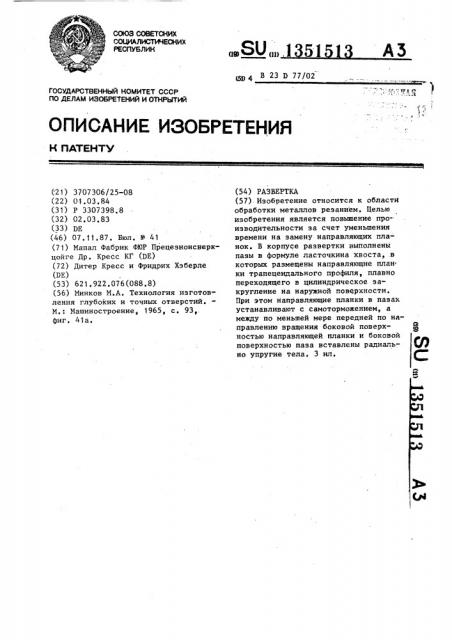

СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1® (И) ио 4 В 23 Р 77/02

Н ПАТЕНТ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3707306/25-08 (22) 01.03.84 (31) Р 3307398.8 (32) 02.03.83 (33) DE (46) 07.11.87. Бюл. Ф 41 (7 1) Мапал Фабрик ФЮР Прецезионсверкцойге Др. Кресс КГ (DE) (72) Дитер Кресс и Фридрих Хэберле (ВЕ) (53) 621.922.076(088.8) (56) Минков М.А. Технология изготовления глубоких и точных отверстий.

М.: Машиностроение, 1965, с. 93,. фиг. 41а, (54) РАЗВЕРТКА (57) Изобретение относится к области обработки -металлов резанием. Целью изобретения является повышение про-изводительности за счет уменьшения времени на замену направляющих планок. В корпусе развертки выполнены пазы в формуле ласточкина хвоста, .в которых размещены направляющие план ки трапецеидального профиля, плавно переходящего в цилиндрическое закругление на наружной поверхности.

При этом направляющие планки в пазах устанавливают с самоторможением, а между по меньшей мере передней по направлению вращения боковой поверх- Я ностью направляющей планки и боковой поверхностью паза вставлены радиально упругие тела. 3 ил.

1 i 3515

Изобретение относится к обработке металлов резанием.

Целью изобретения является повышение производительности за счет умень-, 5 шения времени на замену направляющих планок.

Йа фиг. 1 показана режущая головка развертки>вид спереди; на фиг. 2-то же, вид сбоку;на фиг,3-направляющая план- - 1О ка поперечное сечение.

Развертка состоит из корпуса 1, в пазы 2 которого вставлены направляющие планки 3, имеющие в основном трапецеидальный профиль с двумя боко- 1б выми поверхностями 4 и цилиндрической закругленной наружной поверхностью 5, B пазы 2 с поперечным сечением в форме ласточкина хвоста вставляют с торцевой стороны корпуса 1 с самоторможением направляющие планки 3, которые своей задней торцовой поверхностью прилегают к упору 6.

Для фиксации осевого положения направляющих планок 3 в пазах 2 в одну из боковых поверхностей пазов вставляют в открытые с края цилиндрические

13 2 отверстия упругие тела 7, которые выступают над этой боковой поверхностью и после установки направляющих планок 3 зажимают эти планки.

Формула изобретения

Развертка, содержащая режущую часть и корпус, в призматических пазах которого, выполненных в форме ласточкина хвоста, установлены параллельно оси направляющие планки, имею-, щие трапецеидальный профиль, при этом боковые поверхности направляющих планок образуют острый угол, плавно переходящий в цилиндрическую наружную поверхность направляющих планок, отличающаяся тем, что, с целью повышения производительности за счет уменьшения времени на замену направляющих планок, последние установлены в пазах корпуса с самоторможением, а между боковой поверхностью направляющей планки и боковой поверхностью паза вставлены радиально упругие тела.

1351513
