Реферат



Изобретение обеспечивает повышение удобства в пользовании удочкой и уменьшение ее габаритов, а также устранение ступенчатой регулировки спуска лесы, размещение нескольких комплектов рыболовных снастей в одной удочке за счет установки мотовильда внутри рукоятки с возможностью возвратно-поступательного движе/з . /. С S со ел сд сд 4 -и Л

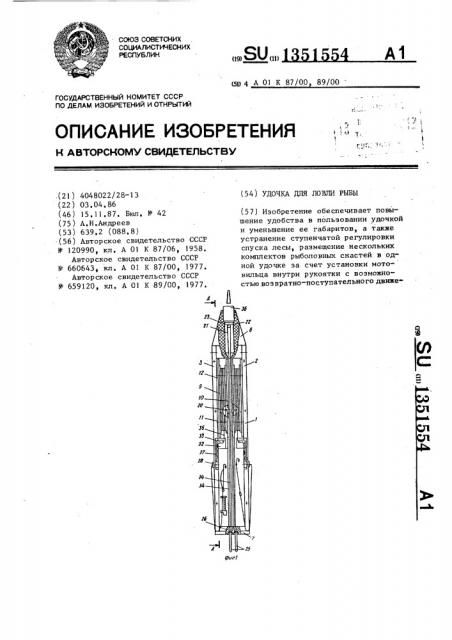

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 А 01 К 87/00 89/00 с с

° с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ сст сс; (54) УДОЧКА ДЛЯ ЛОВЛИ РЫБЫ

J5

)1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4048022/28-13 (22 ) 03. 04, 86 (46) 15.11,87. Бюл, № 42 (75) А.Н.Андреев (53) 639,2 (088,8) (56) Авторское свидетельство СССР

¹ 120990, кл. А 01 К 87/06, 1958.

Авторское свидетельство СССР № 660643, кл. А 01 К 87/00, 1977.

Авторское свидетельство СССР № 659120, кл. А 01 К 89/00, 1977, (57) Изобретение обеспечивает повышение удобства в пользовании удочкой и уменьшение ее габаритов, а также устранение ступенчатой регулировки спуска лесы, размещение нескольких комплектов рыболовных снастей в одной удочке за счет установки мотовильца внутри рукоятки с возможностью возвратно-поступательного движе1351554 ния вдоль оси рукоятки и снабжения, образования кольцевого паза иэ двух перекидывателем лесы, выполненным катушек и наклонов на стенках мотов виде Г-образного рычага, а также . вильца, 1 з.п ° ф — лы, 5 ил.

Изобретение относится к любительскому рыболовству, а именно к устройствам для лова рыбы, и может быть использовано с различными удилищами.

Цель изобретения — повышение удобства пользования удочкой. При зтом также достигается уменьшение ее габаритов.

На фиг.1 схематически изображена удочка,без верхней стенки, вид сверху; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — схема движения мотовильца и перекидывателя в процессе наматывания (сплошными основными линиями показано мотовильце в крайнем правом положении, штрихпунктирными — в крайнем левом положении); на фиг.4 — вид

Б на фиг.3; на фиг.5 — удочка в пол женин при ловле, Удочка для ловли рыбы имеет корпус 1, содержащий боковые стенки 2 и

3, верхнюю и нижнюю стенки 4 и 5 и торцовые пробки 6 и 7. Внутри корпуса 1 размещено два мотовильца 8, содержащих по две боковых стенки 9 и

10, по две катушки 11, 12„ вращающихся на осях 13, концы которых закреплены в стенках 9 и 10. Стенки 9 имеют наклоны 14 и 15, а в стенках 10 установлена скоба 16 в пазах 17, 18 своими сторонами 19, 20. К одной стороне скоб 16 закреплены концы пружины резиного жгута) 21, перекинутой через ролик 22, который установлен на оси 23, закрепленной в торцовой пробке 6, к другой стороне скоб. 16 крепятся одним концом шнуры 24, а вторым — к кольцам 25, В пробке 7 под кольца 25 выполнены углубления 26.

На боковых стенках 2 и 3 установлен перекидыватель лесы 27, выполненной в виде Г-образного рычага, на осях 28, подпружиненных пружинами (или резиновыми жгутами) 29 и 30.

В стенках 2 и 3 под перекидыватель лесы 27 выполнены углубления

31, а в стенках 4 и 5 углубления 32 под отогнутый конец 33 перекидывателя лесы 27. Стороны 10 мотовильца 8 перемещаются по пазам 34, выполненных в верхней и нижней стенках 4 и 5.

5 Леса 35 наматывается на катушки 11 и 12 мотовильца 8 и проходит внутри перекидывателя лесы 27 и через ось

28 выходит из корпуса 1.

В корпус 1 вставляется хлыстик 36.

Удочка выполнена на два комплекта рыболовных снастей.

Удочка работает следующим образом.

Дпя приведения удочки в положение ловли рыбы торцовую пробку 7 приот15 крывают и извлекают иэ корпуса 1 крючки с грузилами и сторожком или блесну. Пробку 7 ставят на место.

Колько 25 вытаскивают из углубления

26 в пробке 7 и поворачивают его на

180, тем самым через шнур 24 перемещают скобу 16 и ее конец 20 отходит от ребра катушки 12, в результате чего катушка 12 становится расфикси-. рованной, Прикладываем необходимое усилие,в лесе 35 катушки 11 и 12 начинают вращаться, и леса 35 разматывается с мотовильца 8„устанавливает в корпус 1 хлыстик 36, а на хлыстик сторожок. Удочка к ловле готова.

Сматывается леса в следующем порядке.

Кольцо 25 поворачивается в обратном направлении до западания его в углубление 26, и в таком положении им вытягивают на себя через шнур 24 мотовильце 8, Перекидыватель лесы 27 своим концом 33 скользит вверх по наклону 15, западает в углуебление

32 и скользит по ребру стороны 9 °

Когда мотовильце 8 переместится в ..

40 левое крайнее положение конец 33 пе-! ,рекидывателя лесы 27 переместится под действием пружин 29 и 30 в нейтральное положение и разместится на линии осевой боковой стенки 9 мотовильца 8. Под действием пружины .(резинового жгута ) 21 мотовильце 8 перемещается из левого крайнего поло13515

zr

zo и 2 жения в правое крайнее положение.

Конец 33 перекидывателя лесы 27 скользит по наклону 14, перемещаясь вниз, западает в нижнее углубление

32 и скользит, по нижнему ребру стенки 9. Мотовильце 8 перейдет в правое крайнее положение, конец 33 перекидывателя 27 переместится под действием пружин 29 и 30 в нейтраль- 10 ное положение и разместится на линии осевой стенки 9. И далее цикл повторяется.

Во время накатывания лесы 35 на катушки 11, 12 мотовильца 8 катушка )б

12 попеременно фиксируется концами

19 и 20 скобы 16, что предохраняет катушки 1.1, 12 от вращения их во время сматывания лесы 35.

При окончании намотки лесы 35 20 приоткрывают пробку 7 и укладывают в корпус 1 крючки, грузило, сторожки и пробку 7 ставят на место.

Размещение мотовильца внутри рукоятки с механизмом перекидывания 25 лесы, выполненного в виде Г-образного пустотелого рычага, применение катушек в мотовильце и наклонов на стенках мотовильца повышает удобство в пользовании ею и уменьшает ее га- 30 бариты, а. также позволяет разместить несколько комплектов рыболовных снастей в одной удочке, лесы которых хорошо защищены от воздействия солнеч54

4 ных лучей и посторонних предметов, Кроме того, устраняется ступенчатая регулировка спуска лесы и удочка вцелом получается компактной и удобной как в транспортировке, так и при ловле, Формула изобретения

1. Удочка для ловли рыбы, включающая рукоятку, шестик, мотовильце, имеющее корпус для размещения лесы, гнездо для хранения крючков и грузил, отличающаяся тем, что, с целью повышения удобства пользования, она снабжена подпружиненным перекидывателем лесы, выполненным в виде Г-образного рычага, мотовильце размещено внутри рукоятки с воэможностью возвратно-поступательного движения вдоль ее оси, при этом Г-образный рычаг установлен сбоку. мотовильца с возможностью качательного движения в плоскости, перпендикулярной оси мотовильца, а боковые стенки мотовильца выполнены наклонными.

2. Удочка по п.l, о т л и ч а ющ а я с я тем, что мотовипьце снабжено двумя катушками, установленными на осях.в его боковых стенках, и фиксатором, выполненным в виде скобы, размещенной с возможностью взаимодействия с ребрами катушек.
