Реферат



Изобретение относится к медицинской технике и предназначено для травматологии и ортопедии. Цель изобретения - обеспечение амортизации между суставными концами . Искусственный сустав состоит из ножек 1 и 2, бедра и голени. Ножка 1 соединена с вильчатым основанием 3, на котором закреплены конические стержни 8 и 9. Ножка 2 соединена с основанием 10, с внутренней стороны которого вильчатые элементы выполнены в виде спиральных пружин 11 и 12, оканчивающихся втулками под осевой винт 7. Втулки с пружинами 11, 12 входят в промежутки между шарнирными петлями 4, 5 и образуют пружинящий шарнир сустава. На основании 10 закреплены конические стержни для более прочного соединения с костью голени. 5 ил. СлЭ СП /ff фиг.1 СД СО 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 А61 F238

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

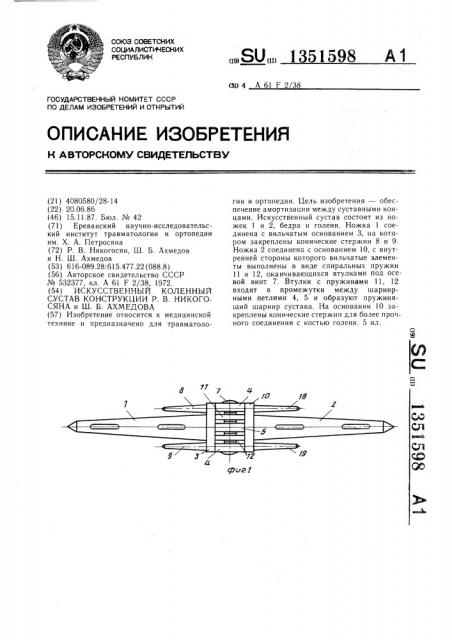

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4080580/28-14 (22) 20.06.86 (46) 15.11.87. Бюл. № 42 (71) Ереванский научно-исследовательский институт травматологии и ортопедии им. Х. А. Петросяна (72) P. В. Никогосян, Ш. Б. Ахмедов и Н. Ш. Ахмедов (53) 616-089.28:615.477.22 (088.8) (56) Авторское свидетельство СССР № 532377, кл. А 61 F 2/38, 1972. (54) ИСКУССТВЕННЫЙ КОЛЕННЫЙ

СУСТАВ КОНСТРУКЦИИ P. В. НИКОГОСЯНА и Ш. Б. АХМЕДОВА (57) Изобретение относится к медицинской технике и предназначено для травматоло„„SU„„1351598 А 1 гии и ортопедии. Цель изобретения — обеспечение амортизации между суставными концами. Искусственный сустав состоит из ножек 1 и 2, бедра и голени. Ножка 1 соединена с вильчатым основанием 3, на котором закреплены конические стержни 8 и 9.

Ножка 2 соединена с основанием 10, с внутренней стороны которого вильчатые элементы выполнены в виде спиральных пружин

11 и 12, оканчивающихся втулками под осевой винт 7. Втулки с пружинами 11, 12 входят в промежутки между шарнирными петлями 4, 5 и образуют пружинящий шарнир сустава. На основании 10 закреплены конические стержни для более прочного соединения с костью голени. 5 ил.

1351598

Формула изобретения фиг2

7 Ф /Г

Изобретение относится к медицинской технике, а именно к травматологии и ортопсдии.

Цель изобретения — обеспечение амортизации между суставными концами.

На фиг. 1 изображен искусственный коленный сустав, горизонтальная проекция; на фиг. 2 — то же, фронтальная проекция; на фиг. 3 — фрагмент сустава, разрез; на фиг. 4 — спиральные пружины, фронтальная проекция; на фиг. 5 — то же, горизонтальная проекция.

Искусственный сустав состоит из ножек

1 и 2, забиваемых в костно-мозговые каналы соответственно бедра и голени. Ножка 1 соединена с вильчатым основанием 3, имеющим шарнирные петли 4, 5 и 6 под осевой винт 7 с резьбой под резьбовое отверстие в петле 6.

На наружной части основания 3 закреплены конические стержни 8 и 9 для более прочного соединения с опилом бедра. Ножка 2 соединена с основанием 10, с внутренней стороны которого боковые вильчатые элементы выполнены в виде спиральных пружин 11 и 12, оканчивающихся втулками 13 и 14 под осевой винт 7. Концы пружины 11 и 12 закреплены на плите 15 с отверстиями 16 под винты 17, которыми плита 15 крепится к основанию 10.

Втулки 13 и 14 с пружинами 1! и 12 входят в промежутки между шарнирными петлями 4, 5 и 6 и крепятся винтом 7, пропущенным через соосные отверстия в петлях 4 — -6 и втулок 13 и 14, образуя пружинящий шарнир сустава.

На наружной стороне основания 10 закреплены конические стержни 18 и 19 для более прочного соединения с костью голени.

Искусственный сустав применяют следующим образом.

После резекции суставных концов бедра и голени рассверливают их костно-мозговые каналы под ножки 1 и 2, а также сверлят отверстия под стержни 8 и 9, 18 и 19.

Вывернув винт 7, расчленяют сустав и внедряют ножки 1 и 2 в костно-мозговые каналы бедра и голени.

Стыкуют шарнирную часть сустава так, чтобы втулки 13 и 14 вошли соосно между петлями 4 — 6 и соединяют их винтом 7.

Г!рименение данного сустава обеспечивает амортизацию как осевых, так и боковых нагрузок при ходьбе, беге и прыжках.

Искусственный коленный сустав, содержащий ножки бедра и голени, связанные вильчатыми основаниями с помощью осевого винта, на вильчатых основаниях закреплены конические стержни, отличающийся тем, что, с целью обеспечения амортизации между суставными концами, боковые элементы одного из вильчатых оснований выполнены в виде сггиральных пружин, оканчивающихся втулками под осевой винт.
