Реферат

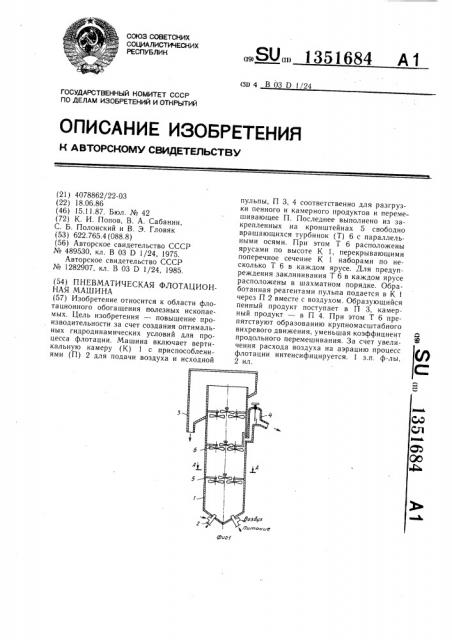

Изобретение относится к области флотационного обогащения полезных ископаемых . Цель изобретения - повышение производительности за счет создания оптимальных гидродинамических условий для процесса флотации. Машина включает вертикальную камеру (К) 1 с приспособлениями (П) 2 для подачи воздуха и исходной пульпы, П 3, 4 соответственно для разгрузки пенного и камерного продуктов и перемешивающее Ц. Последнее выполнено из закрепленных на кронштейнах 5 свободно вращающихся турбинок (Т) 6 с параллельными осями. При этом Т 6 расположены яруса.ми по высоте К 1, перекрывающими поперечное сечение К 1 наборами по несколько Т 6 в каждом ярусе. Для предупреждения заклинивания Т 6 в каждом ярусе расположены в шахматном порядке. Обработанная реагентами пульпа подается в К I через П 2 вместе с воздухом. Образующийся пенный продукт поступает в П 3, камерный продукт - в П 4. При этом Т 6 препятствуют образованию крупномасщтабного вихревого движения, уменьшая коэффициент продольного перемешивания. За счет увеличения расхода воздуха на аэрацию процесс флотации интенсифицируется. 1 з.п. ф-лы, 2 ил. W со СП 05 оо 4 . ffumoHL/e

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ($1)4 B03D124

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4078862/22-03 (22) 18.06.86 (46) !5.11 87. Бюл. № 42 (72) К. И. Попов, В. А. Сабанин, С. Б. Полонский и В. Э. Гловяк (53) 622.765.4 (088.8) (56) Авторское свидетельство СССР № 489530, кл. В 03 0 1/24, 1975.

Авторское свидетельство СССР № 1282907, кл. В 03 D 1/24, 1985. (54) П НЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ МАШИНА (57) Изобретение относится к области флотационного обогащения полезных ископаемых. Цель изобретения — повышение производительности за счет создания оптимальных гидродинамических условий для процесса флотации. Машина включает вертикальную камеру (К) 1 с приспособлениями (П) 2 для подачи воздуха и исходной

„„SU„„1351684 А 1 пульпы, П 3, 4 соответственно для разгрузки пенного и камерного продуктов и перемешивающее П. Последнее выполнено из закрепленных на кронштейнах 5 свободно вращающихся турбинок (Т) 6 с параллельными осями. При этом Т 6 расположены ярусами по высоте К 1, перекрывающими поперечное сечение К 1 наборами по несколько Т 6 в каждом ярусе. Для предупреждения заклинивания Т 6 в каждом ярусе расположены в шахматном порядке. Обработанная реагентами пульпа подается в К через П 2 вместе с воздухом. Образующийся пенный продукт поступает в П 3, камерный продукт — в П 4. При этом Т 6 препятствуют образованию крупномасштабного вихревого движения, уменьшая коэффициент продольного перемешивания. 3а счет увеличения расхода воздуха на аэрацию процесс флотации интенсифицируется. 1 з.п. ф-лы, 2 ил.

1351684

Формула изобретения

Составитель В. Морозов

Реда кто р А. Or а р Техред И. Верес Корректор И. Муска

Заказ 5254/8 Тираж 509 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к технике флотационного обогащения полезных ископаемых, в частности к оборудованию для проведения процесса, флотации.

Цель изобретения — повышение производительности машины за счет создания оптимальных гидродинамических условий для процесса флотации.

На фиг. 1 изображена флотационная машина, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Машина состоит из вертикальной камеры

1, приспособлений 2 для подачи аэрируюшего воздуха и исходного питания, приемника 3 концентрата и приспособления 4 для разгрузки камерного продукта. На кронштейнах 5 закреплены свободно врашаюшиеся турбинки 6, оси которых параллельны между собой. Турбинки 6 расположены ярусами по высоте камеры 1 по площади ее поперечного сечения наборами по несколько штук в каждом ярусе. Для предупреждения заклинивания турбинок 6 при их врашении они расположены в каждом ярусе в шахматном порядке по высоте так, чтобы лопасти соседних по ярусу турбинок 6 не соприкасались. Плоскости вращения турбинок 6 установлены в горизонтальном положении. Оси 7 вращения турбинок 6 параллельны оси камеры.

Флотационная машина работает следуюшим образом.

Пульпа, обработанная реагентом, подается в вертикальную камеру 1 через приспособление 2 совместно с воздухом. При такой подаче пульпы создаются благоприятные условия для выделения растворенных газов на гидрофобных поверхностях частиц.

Образующийся пенный продукт, содержащий гидрофобизированные компоненты, поступает в приемник 3 концентрата и направляется на операции дальнейшего передела.

Камерный продукт удаляется через разгрузочное приспособление 4. Свободно вращаюшиеся на кронштейнах 5 турбинки 6 препятствуют образованию крупномасштабного вихревого движения, создают благоприятные условия для процесса флотации и способствуют повышению удельной производительности машины. Наличие свободно вращаюшихся аксиальных турбинок 6, выравниваюших энергии по сечению рабочей зоны, препятствует образованик> крупномасштабного вихревого движения и значительно уменьшает коэффициент продольного перемешивания и позволяет интенсифицировать процесс флотации за счет увеличения расхода воздуха на аэрацию.

Создание благоприятных гидродинамических условий для процесса флотации, а также обеспечение возможности интенсификации этого процесса за счет увеличения подачи воздуха на аэрацию, повышают удельную производительность пневматической

20 флотационной машины, 1. Пневматическая флотационная машина, включающая вертикально расположенную камеру с приспособлениями для загрузки исходной пульпы и ввода воздуха, разгрузки пенного и камерного продуктов и перемешиваюшее приспособление, установленное с возможностью свободного врашения, отличающаяся тем, что, с целью повышения производительности машины за счет создания оптимальных гидродинамических, условий для процесса флотации, перемешиваюшее приспособление выполнено из установленных несколькими ярусами по площади сечения камеры наборов турбинок, оси которых параллельны оси камеры.

2. Машина по п. 1, отличающаяся тем, что в каждом ярусе турбинки расположены по высоте в шахматном порядке.
