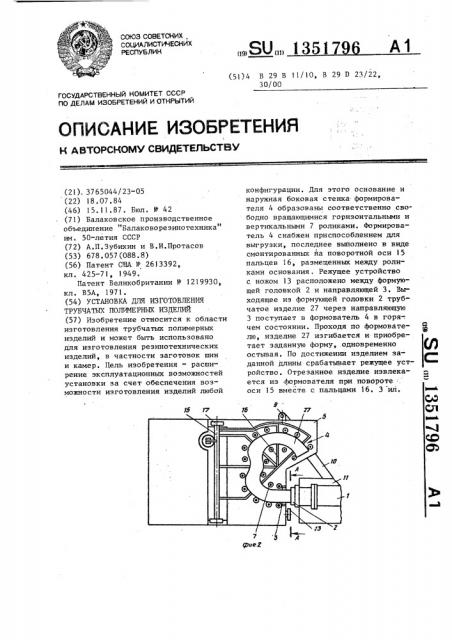

Иллюстрации

Показать все

Реферат



Изобретение относится к области изготовления трубчатых полимерных изделий и может быть использовано для изготовления резинотехнических изделий, в частности заготовок шин и камер. Цель изобретения - расширение эксплуатационных возможностей установки за счет обеспечения возможности изготовления изделий любой конфигурации. Для этого основание и наружная боковая стенка формирователя 4 образованы соответственно .свободно вращающимися горизонтальными и вертикальными 7 роликами. Формирователь 4 снабжен приспособлением для выгрузки, последнее выполнено в виде смонтированных Аа поворотной оси 15 пальцев 16, размещенных между роликами основания, Режущее устройство с ножом I3 расположено между формующей головкой 2 и направляющей 3. Выходящее из формующей головки 2 трубчатое изделие 27 через направляющую 3 поступает в формователь 4 в горячем состоянии. Проходя по формователю, изделие 27 изгибается и приобретает заданную форму, одновременно остьтая. По достижении изделием заданной длины срабатьшает режущее устройство . Отрезанное изделие извлекается из формователя при повороте -. оси 15 вместе с пальцами 16. 3 ил. 77 S i (Л С со СП ИишА СО 05

СОЮЗ СОВЕТСНИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСГ1УБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTGPCHGMV СВИДЕТЕЛЬСТВУ фие2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21), 3765044/23-05 (22) 18.07.84 (46) 15.11.87. Бюл. У 42 (71) Балаковское производственное объединение "Балаковорезинотехника" им. 50-летия СССР (72) А.П.Зубихин и В.И.Протасов (53) 678. 057(088.8) (56) Патент США Р 2613392, кл. 425-71, 1949.

Патент Великобритании У 1219930, кл. В5А, 1971. (54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ

ТРУБЧАТЫХ ПОЛИМЕРН1 1Х ИЗДЕ5ПЙ (57) Изобретение относится к области изготовления трубчатых полимерных изделий и может быть использовано для изготовления резинотехнических изделий, в частности заготовок шин и камер. Цель изобретения — расширение эксплуатационных возможностей установки за счет обеспечения возможности изготовления иэделий любой (51) 4 В 29 В 11/10, В 29 D 23/22, 30/00 конфигурации. Для этого основание и наружная боковая стенка формирователя 4 образованы соответственно свободно вращающимися горизонтальными и вертикальными 7 роликами. Формирователь 4 снабжен приспособлением для выгрузки, последнее выполнено в виде смонтированных на поворотной оси 15 пальцев 16, размещенных между роликами основания, Режущее устройство с ножом 13 расположено между формующей головкой 2 и направляющей 3. Выходящее из формующей головки 2 трубчатое изделие 27 через направляющую

3 поступает в формователь 4 в горя-. чем состоянии. Проходя по формователю, изделие 27 изгибается и-приобретает заданную форму, одновременно остывая. По достижении иэделием sa- данной длины срабатывает режущее устройство. Отрезанное изделие извлекается из формователя при повороте оси 15 вместе с пальцами 16. 3 ил.

13517

Изобретение относится к изготовлению трубчатых полимерных изделий и может быть использовано,цля изготовления резинотехнических изделий, в

5 частности заготовок шин и камер.

Цель изобретения — расширение эксплуатационных возможностей установки путем обеспечения возможности изго-. товления иэделий любой конфигурации.

На фиг.1 изображена предлагаемая установка, ;на фиг.2 — то же, вид сверху; на фиг.3 — разрез А-А на фиг.2.

Установка для изготовления трубчатых полимерных изделий содержит червячную машину 1 с формующей головкой 2, направляющую 3 и формователь

4 в форме части кольца, установленный на столе 5, ормователь 4 имеет основание, наружную и внутреннюю бо- 2р ковые стенки, образованные соответственно горизонтальными 6, вертикальными 7 роликами. Стол 5 установлен на раме 8, которая посредством оси

9 смонтирована на рычаге 10 станины 25

11 червяной машины 1. Это позволяет откидывать раму при смене формующей головки. Между формующей головкой 2 и направляющей 3 расположено режущее устройство 12 с ножом 13 и си- Зр ловьят цилиндром 14, размещенным на

- раме 8. Формователь 4 снабжен приспособлением для выгрузки, выполненным в виде cMQHTHpoBRHHbKK на поворотной оси 15 пальцев 16, размещенных между роликами 6 основания формователя 4, Ось 15 установлена на столе 5 в подшипниковых узлах 17 и посредством рычага !8 шарнирно связана со штоком силового цилиндра 19, ко- 4р торый смонтирован на раме 8, Ролики

7 смонтированы на столе 5 посредством осей 20, а ролики 6 — посредством вилок 21. Питание червячной машины 1 осуществляется резиновой смесью

22 из бобины 23, разрезаемой резательной машиной 24 и подаваемой в загрузочную воронку 25, Управление установкой осуществляется с помощью системы 26 управления.

5Р

Установка работает следующим образом.

Резиновая смесь 22 подается из бобины 23 к резательной машине 24, 96 2 разреэается и через загрузочную воронку загружается в червячную машину, Выходящее из формующей головки

2 трубчатое изделие 27 через направляющую 3 поступает в формователь в горячем состоянии, проходя по которому изгибается и приобретает заданную форму, одновременно остывая.

По достижении изделием заданной длины система 26 управления подает сигнал на режущее устройство 12; и нож

13 производит реэ ° Отрезанное изделие приспособлением для выгрузки извлекается из формователя 4 при повороте оси 15 вместе с пальцами 16 с помощью силового цилиндра !9. Затем ось 15 вместе с пальцами 16 возвращается в исходное положение, Если осуществляется непрерывный процесс, то выходящая в это время из червячной машины 1 часть изделия находится в направляющей 3.

Наличие роликов 6, 7 и приспособления для выгрузки позволяет изготавливать изделия любой сложной конфигурации, при которой они сами не смогли бы выйти из формователя 4.

Л

Установка обеспечивает изготовление трубчатых изделий без гофр по внутреннему диаметру.

Формула изобретения

Установка для изготовления трубчатых полимерных изделий, содержащая червячную машину с формующей головкой, направляющую, формователь в форме части кольца, имеющий основание и боковые стенки, внутренняя из которых образована свободно вращающимися роликами, и режущее устройство, о т— л и ч а ю.щ а я с я тем, что, с целью расширения эксплуатационньм возможностей установки, основание и наружная боковая стенка формователя образованы свободно вращающимися роликами, режущее устройство расположено между формующей головкой и направляющей, а формователь снабжен приспособлением дпя выгрузки, выполненным в виде смонтированных на поворотной оси пальцев, размещенных между роликами основания формователя.
