Композиция для получения литьевого полиуретанового эластомера

Композиция для получения литьевого полиуретанового эластомера

Иллюстрации

Показать все

Реферат



Изобретение относится к композициям для получения литьевых полиуретановых эластомеров (ПУЭ) и может быть использовано в химической, машиностроительной и др. отраслях промьшшенности. Изобретение позволяет получать ПУЭ с улучшенными физикомеханическими свойствами (прочностью при растяжении до 4,1 МПа, напряжением при растяжении до 1,4.МПа, отсутствием остаточного удлинения аа счет использования в композиции для получения литьевого ПУЭ, содержащей преполимер с изоцианатными группами и отвердитель, в качестве отвердителя смесь I,4-бутандиола, диэтаноламина и 2-метиламиноэтанола. 1 табл. 00 ел со и 4

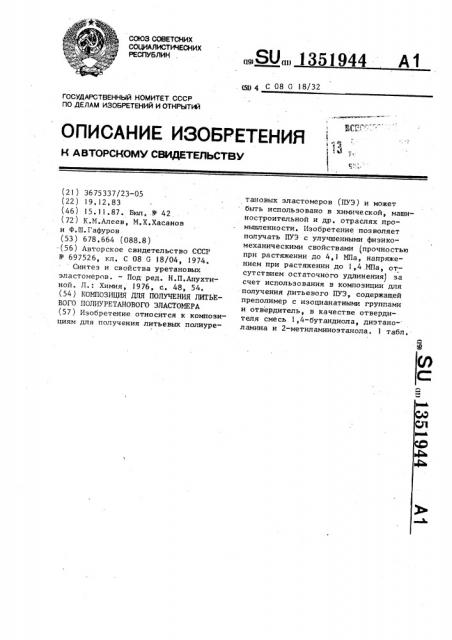

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

gg 4 С 08 G 18/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3675337/23-05 (22) 19.12.83 (46) 15.11.87. Бюл. 11- 42 (72) К.М.Алеев, М,Х.Хасанов и Ф.Ш.Гафуров (53) 678.664 (088.8) .(56) Авторское свидетельство СССР

697526, кл. С 08 G 18/04, 1974.

Синтез и свойства уретановых эластомеров. — Под ред. Н.П.Апухтиной. Л.: Химия, 1976, с. 48, 54. (54) КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ ЛИТЬЕВОГО ПОЛИУРЕТАНОВОГО ЭЛАСТОМЕРА (57) Изобретение относится к композициям для получения литьевых полиуре„SU„„1351944 А1 тановых эластомеров (ПУЭ) и может быть использовано в химической, машиностроительной и др. отраслях промышленности. Изобретение позволяет получать ПУЭ с улучшенными физикомеханическими свойствами (прочностью при растяжении до 4,! MIIa, напряжением при растяжении до 1,4 .МПа, отсутствием остаточного удлинения) за счет использования в композиции для получения литьевого ПУЭ, содержащей преполимер с изоцианатными группами и отвердитель, в качестве отвердителя смесь 1,4-бутандиола, диэтано- ламина и 2-метиламиноэтанола. 1 табл.

1944

КолиПример

Содержание

Количество, мас,ч.

Физико-механиче скне свойства ПУЭ чество

ПЭА

1,4-БД ДЭА

Твердость по

ТМ-2 (П!ор А) услов- условОтносит.

Остаточизоцианатных удлинение, % ное в смеси ПЭА и ПГЭА ная ное прочность групп напряжение удлинение при разрыве, % при

100%при растяженииь

ИПа ном растяжении, МПа

О 3,80 0,41 2,53 0,35

1,4 490 6

3,9

0,7 3,75 0,40 2,50 0,34 50 3,8 1,4 450 О

1,3 462 0

0 75 3,80 0 78 0,14 0,33 48 3,4

1,2 496 О

Оь75 Зь60 1ь73 ь50 Оь lá 42 Зь2

0,75 3,62 1,49 1,98 0,17 40 3,6

1 2 482 О

1,52 2,02 0,18 46 4,1 1,2 513 О

0,50 3,69

0,50 3,69

0,30 3,71

1 7 6 2 . О

2,70 0 84 0,)8 42 3,7

2 72 0 85 Оь18 43 3 5 . 1 0 590 О

ИзвестHbIH

1,5- 0,7 670 6-8

1,7

П р и м е ч а н и е. ОтвердитеЛь — смесь 1,4 БД и триметнлолпропана

ВНИИПИ 3а аз 5538/21 Тир 438 Подписное

Произв.-полигр. пр-тие, г. Ужгородь ул. Проектная, 4

1 135

Изобретение относится к способам получения полиуретановых эластомеров (НУЭ) и может найти применение в ма.шиностроении для изготовления деталей, пригодных для работы в условиях динамических нагрузок большой частоты и значительной деформации.

Целью изобретения является улучшение физико-механически.с свойств

ПУЭ.

Пример 1. Получают преполимер с концевыми изоцианатными группами на основе полиэтиленадипината

15 (ПЭА),. и полибутиленэтиленадипината (ПБЭА) при их массовом соотношении

0,85:0,15 и 2,4-толиулендиизоцианата (2,4-ТДИ), затем смешивают с 1,4-бутандиолом (БД), диэтаноламином (ДЭА) 20 и 2-метиламиноэтанолом (МЭА) при соотношениях, указанных в таблице, 2

В таблице представлены физико-механические свойства литьевого ПУЭ.

Формула, изобретения

Композиция для получения литьевого полиур ет ано во ro эл астомер а, включающая преполимер с концевыми изоцианатными группами на основе полиэтилен- и полибутиленэтиленадипината и

2,4-толиулендиизоцианата и отвердитель, о т л и ч а ю щ и я с я тем, что, с целью улучшения физико-механических свойств полиуре..анового эластомера на основе композиции, она содежит в качестве отвердителя смесь

1,4-бутандиола, диэтаноламина и 2метиламиноэтанола при следующем соотношении компонентов, мас, ч.:

Преполимер 100

l 4-Бутандиол 0,40-2,72

Диэтаноламин 0,84-2,53

2-метиламиноэтанол 0,16-0,35
