Строительный башенный кран

Строительный башенный кран

Иллюстрации

Показать все

Реферат



(ы

Класс 35Ь,,l

34 135197

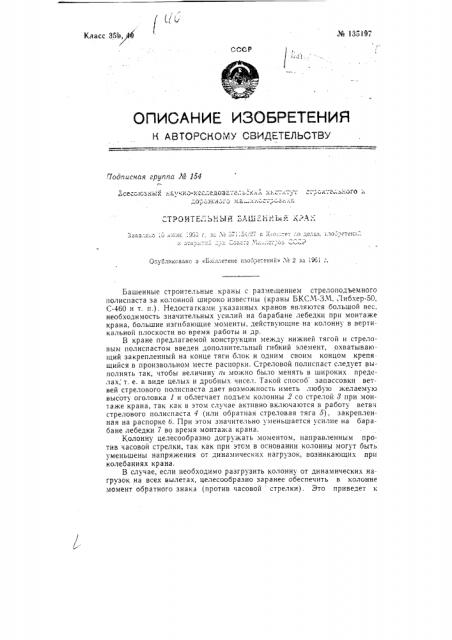

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7одписная группа И 154 всесоюзных;-."- lчно-ксследова аль;..«.«и .v ..« ". v ".é ã . :.s- ого о ажно о ° /. а.« .ос iv

Зввв.;е;u ° 0 . . не Э5З Г, Зв X" 571 ° . 7 Г 7()>;::.е., 0 де:.в:ч. i.вО»стен:i..

Онублнневвнс в «Бюллетене нвоэве".еннй» Х2 2 зв 1961

Башенные строительные краны с размегцением стрелоподъемного полиспаста за колонной широко известны (краны БКСМ-ЗМ, Либхер-50, С-460 и т. п.). Недостагками указанных кранов являются большой вес, необходимость значительных усилий на барабане лебедки при монтаже крана, большие изгибающие моменты, действующие на колонну в вертикальной плоскости во время работы и др.

J3 кране предлагаемой конструкции между нижней тягой и стреловым полиспастом введен дополнительный гибкий элемент, охватывающий закрепленный на конце тяги блок и одним своим концом крепящийся в произвольном месте распорки. Стреловой полиспаст следует выполнять так, чтобы величину по можно было менять в широких пределах, т. е. в виде целых и дробных чисел. Такой спосоо запассовки ветвей стрелового полиспаста дает возможность иметь любую желаемую высоту оголовка 1 и облегчает подъем колонны 2 со стрелой 3 при монтаже крана, так как в этом случае активно включаются в работу ветви стрелового полиспаста 4 (или обратная стреловая тяга 5), закрепленная на распорке b . При этом значительно уменьшается усилие на барабане лебедки 7 во время монтажа крана.

Колонну целесообразно догружать моментом, направленным против часовой стрелки, так как при этом в основании колонны могут быть уменьшены напряжения от динамических нагрузок, возникающих при колебаниях крана.

В ссллууччааее, если необходимо разгрузить колонну от динамических наг:pó3oK на всех вылетах, целесообразно заранее обеспечить в колонне момент обратного знака (против часовой стрелки). Это приведет к
