Способ возведения грунтовой дамбы

Способ возведения грунтовой дамбы

Иллюстрации

Показать все

Реферат



Изобретение относится к области гидротехнического строительства. Целью изобретения является повышение надежности работы сооружения путем создания динамически устойчивого профиля и уменьшения объема отсыпаемого грунта. На грунтовой откос дамбы 1 отсыпается нижняя ступень профиля 2 дамбы из горной массы. Гребень нижней ступени образует волногасяшую полку 3. Эту полку ступени отсыпают на длину волны под уровень воды от уреза до глубины, равной высоте волны. Затем отсыпают верхнюю ступень профиля 2 от уреза в сторону тела дамбы на толшину, равную не менее 1,5-2 высотам волн. Волногасяш.ая полка с гребнем дамбы и основанием сопрягается откосами, имеюшими естественное заложение. 1 ил. со 01 со со о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 E 02 В 7 06 3 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3976426/29-15 (22) 18.11.85 (46) 15.11.87. Бюл. № 42 (71) Всесоюзный научно-исследовательский институт гидротехники им. Б. Е. Веденеева (72) Г. М. Цыпляева и Н. Ф. Ройко (53) 627.824 (088.8) (56) Гришин M. М. Гидротехнические сооружения. М.: 1962, с. 641.

Авторское свидетельство СССР № 1062882, кл. Е 02 В 7/06, 1982. (54) СПОСОБ ВОЗВЕДЕНИЯ ГРУНТОВОЙ ДАМБЫ (57) Изобретение относится к области гидротехнического строительства. Целью

ÄÄSUÄÄ 1351990 А1 изобретения является повышение надежности работы сооружения путем создания динамически устойчивого профиля и уменьшения объема отсыпаемого грунта. На грунтовой откос дамбы 1 отсыпается нижняя ступень профиля 2 дамбы из горной массы.

Гребень нижней ступени образует волногасящую полку 3. Эту полку ступени отсыпают на длину волны под уровень воды от уреза до глубины, равной высоте волны. Затем отсыпают верхнюю ступень профиля 2 от уреза в сторону тела дамбы на толщину, равную не менее 1,5 — 2 высотам волн. Волногасящая полка с гребнем дамбы и основанием сопрягается откосами, имеющими естественное заложение. 1 ил.

1351990

Формула изобретения

Составитель А. Козловский

Редактор И. Сегляпик Техред И. Верее Корректор М. Макспмигнинец

Заказ 5259, 24 Тираж 607 Подписное

ВНИИПИ Государственного комитета СССР Ilo делим изобретений и открытий ! 13035, Москва, Ж вЂ” -35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехническому строительству, в частности к грунтовым дамбам, перемычкам, подверженным воздействию ветровых волн.

Цель изобретения — повышение надеж5 ности работы сооружения путем создания динамически устойчивого профиля и уменьшения обьема отсыпаемого грунта.

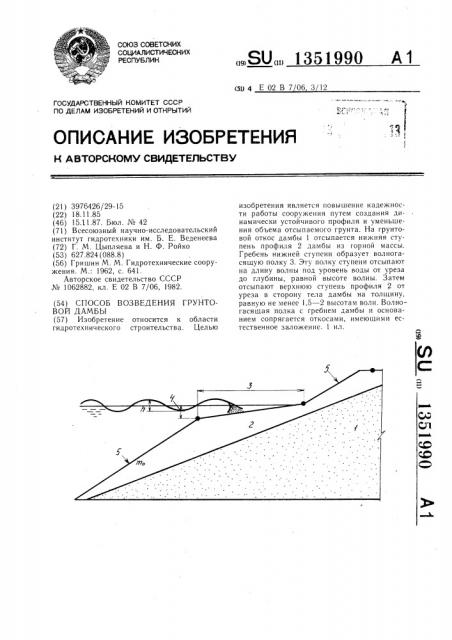

На чертеже представлена схема, поясняющая способ.

На схеме обозначены грунтовый откос 10 дамбы 1, профиль крепления отсыпанной горной массы 2, волногасящая полка 3 длиной, равной длине волны 1 =Х, заглубление 4 полки под уровень на высоту волны h, сопрягающие откосы 5 с естественным коэффициентом заложения.

Способ осуществляется следующим образом.

Отсыпка устойчивого откоса производится так: на грунтовый откос 1 отсыпают из горной массы нижнюю ступень профиля

2. Гребень нижней ступени, т.е. волногасящая полка 3 при отсыпке грунта, формируют длиной, равной длине волны 1=л с заглублением под уровень от уреза воды до глубины, равной высоте волны H=h. Затем отсыпают верхнюю ступень профиля 2 от уреза в сторону тела дамбы на толщину, равную. не менее 1,5 — 2 высотам волн. Волногасящую полку 3 с гребнем дамбы и основанием сопрягают откосами 5, имеющими естественное заложение.

Способ возведения грунтовой дамбы, включающий ступенчатую отсыпку откоса с образованием полки, отличающийся тем, что, с целью повышения надежности работы сооружения путем создания динамически устойчивого профиля и уменьшения объема отсыпаемого грунта, полку ступени отсыпают на длину волны под уровень воды от уреза до глубины, равной высоте волны, при этом полку сопрягают с основанием и гребнем откосами с естественным заложением.
