Устройство для отбора образцов грунта

Устройство для отбора образцов грунта

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и позволяет упростить конструкцию устройства . Оно содержит корпус (К) 1 с режущим башмаком 3 и крышкой 2, а также средство для отделения образца породы от поверхности К 1. Оно выполнено в виде прилегаюш,ей к внутренней поверхности К струны (С) 5. При этом стенка К 1 выполнена с двумя сквозными отверстиями 7, расположенными по краям К 1 на одной образующей . Концы 6 С 5 выведены через отверстия 7 на наружную поверхность К 1. Сбрасывая груз 9 на крышку 2, наносят удары по К 1. Устройство погружается в грунт, заполняя К 1 столбиком грунта. Далее устройство вынимают из скважины и извлекают образец грунта. Для этого снимают груз 9, отворачивают крышку 2 и вытаскивают концы 6 С 5 из отверстий 7. Затем С 5 перемещают внутри К 1, отделяя от него столбик грунта. 2 ил. S (Л со ел N3 О со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4080677/22-03 (22) 20.06.86 (46) 15.11.87. Бюл. № 42 (71) Всесоюзный проектно-изыскательский и научно-исследовательский институт «Гидропроект» им. С. Я. Жука (72) С. Н. Гольцов (53) 622.243.64 (088.8) (56) Авторское свидетельство СССР № 883318, кл. Е 21 В 25/00, 1977.

Кебрик Б. М. Бурение скважины при инженерно-геологических изысканиях. М.: Недра, 1973, с. 223, рис. 64. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ОБРАЗЦОВ ГРУНТА (57) Изобретение относится к горному делу и позволяет упростить конструкцию устройства. Оно содержит корпус (К) с режу„„SU„„1352037 A 1 (5g 4 Е 21 В 25/00, G Ol iV 1 04 щим башмаком 3 и крышкой 2, а также средство для отделения образца породы от поверхности К 1. Оно выполнено в виде прилегающей к внутренней поверхности К струны (С) 5. При этом стенка К 1 выполнена с двумя сквозными отверстиями 7, расположенными по краям K 1 на одной образующей. Концы 6 С 5 выведены через отверстия 7 на наружную поверхность K l.

Сбрасывая груз 9 на крышку 2, наносят удары по К 1. Устройство погружается в грунт, заполняя К 1 столбиком грунта. Далее устройство вынимают из скважины и извлекают образец грунта. Для этого снимают груз 9, отворачивают крышку 2 и вытаскивают концы 6 С 5 из отверстий 7. Затем

С 5 перемещают внутри К 1, отделяя от него столбик грунта. 2 ил.

1352037

Составитель В. Акслер

Редактор T. Парфенова Техред И. Верес Корректор A. Тяско

Заказ 5261/26 Тираж 533 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к горному делу и предназначено для бурения и отбора монолитов из связанных грунтов тугопластичной консистенции, подлежащих лабораторным исследованиям. 5

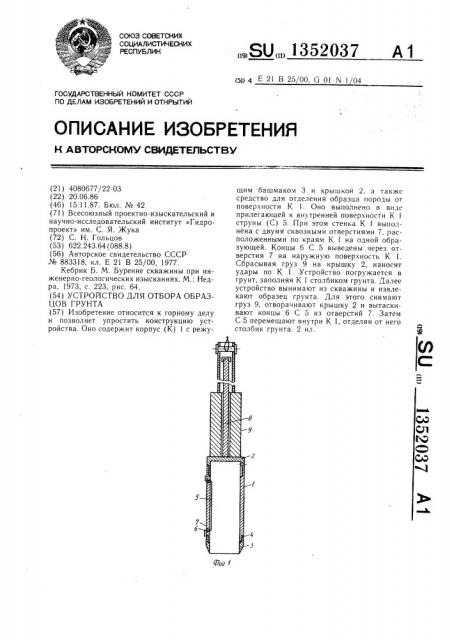

На фиг. изображено предлагаемое устройство, общий вид; на фиг. 2 — процесс вырезания монолита из корпуса (последний не показан).

Устройство для отбора образцов грунта состоит из трубчатого корпуса 1 с крышкой (переходником) 2 и режущим башмаком 3, соединенных с корпусом с помощью резьбы 4.

Внутри корпуса 1 по его образук>шей на внутренней поверхности установлено средстВо для отделения (вырезания) образца породы от поверхности корпуса, выполненное s виде сталистой струны 5, прилегающей к внутренней поверхности. Концы 6 струны выведены из корпуса 1 наружу через выполненные по его краям и. на одной образующей сквозные отверстия 7. Устройство содержит также забивное приспособление, состоящее из направляющего стержня 8, смонтированного на крышке (переходнике) 2, и свободно сидящего на стержне груза 9.

Устройство работает следующим образом.

Перед каждым отбором образца грунта внутрь корпуса устанавливают струну 5 и продергивают ее концы наружу через отверстия 7. Корпус соединяют с переходником 2 и, с режущим башмаком 3, а на стержень 8 устанавливают груз 9. Собранное устройство устанавливают на поверхность грунта в месте отбора образца или в скважину и, поднимая и сбрасывая груз на переходник 2, наносят удары по корпусу 1.

В результате ударов устройство погружают в грунт, заполняя внутреннюю полость корпуса 1. В результате этого столбик грунна 5, расположенная на внутренней поверхности корпуса 1 вдоль него, также как и ее концы 6, из-за малого сечения не оказывают никакого дополнительного сопротивления потружению устройства в грунт, не деформируя последний. После заполнения корпуса грунтом устройство вынимают из скважины и начинают процесс извлечения образца грунта из корпуса. Для этого снимают груз 9, отворачивают от корпуса 1 переходник 2 с направляющим стержнем 8. и башмак 3 и вытаскивают концы 6 струны 5 из отверстий 7. jI,àëåå берут струну за концы и перемеш,ают по внутренней поверхности корпуса 1. В результате этого столбик грунта (образец) отделяется от корпуса 1 и свободно из него извлекается. Извлеченный образец направляют в грунтовую лабораторию для определения физико-механических характеристик грунта.

Формула изобретения

Устройство для отбора образцов грунта, содержащее корпус с режущим башмаком и крышкой, а также средства для отделения образца породы от поверхности корпуса, отличающееся тем, что, с целью упрощения конструкции, средство для отделения образца породы от поверхности корпуса выполнено в виде прилегающей к внутренней поверхности корпуса струны, при этом стенка корпуса выполнена с двумя сквозными отверстиями, расположенными по краям корпуса на одной образующей, а концы струны выведены через отверстия на наружную поверхность корпуса.
