№ 1352Q8

Класс 364 4зе

364 Ззо ссг. р

1 1

1

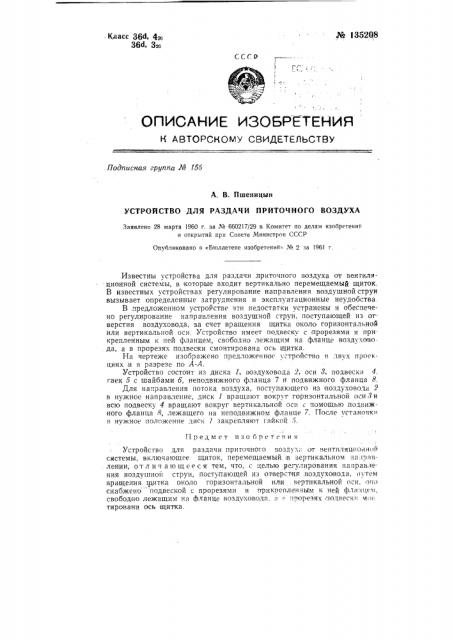

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 155

А. В. Пшеницын

УСТРОЙ СТВО ДЛЯ РАЗДАЧ И П Р ИТОЧ НОГО ВОЗДУХА

Заявлено 28 марта 1960 г. за ¹ 660217/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 2 за 1961 г.

Известны устройства для раздачи лриточного воздуха от венти.ляционной системы, в которые входит вертикально перемещаемый щиток.

В известных устройствах регулирование направления воздушнойструи вызывает определенные затруднения и эксплуатационные неудобства.

В,предложенном устройстве эти недостатки устранены и обеспечено регулирование направления воздушной струи, поступающей из отверстия воздуховода, за счет вращения щитка около горизонтальной или вертикальной оси Устройство имеет подвеску с прорезями и прикрепленным к ней фланцем, свободно лежащим на ф.чанце воздуховода, а в прорезях подвески смонтирована ось щитка.

На чертеже изображено предложенное устройство в двух проекциях и в разрезе по А-А.

Устройство состоит из диска 1, воздуховода 2, оси 8, подвески 4, гаек 5 с шайбами б, неподвижного фланца 7 и подвижного фланца 8.

Для направления потока воздуха, поступающего из воздуховода 2 в нужное направление, диск 1 вращают вокруг горизонтальной осими всю подвеску 4 вращают вокруг вертикальной оси с помощью подвижного фланца 8. лежащего на неподвижном фланце 7. После установки н нужное положение диск 1 закрепляют гайкой 5.

Предмет изо бреени я

Устройство для раздачи приточного воздуха оТ вентиляционной системы. включающее щиток, перемещаемый е вертикальном на правлении, отл и ч а ю щ ее с я тем, что, с целью регулирования направления воздушной струи, поступающей из отверстия воздуховода, путем вращения щитка около горизонтальной или . вертикальной оси, оно снабжено подвеской с прорезями и прикрепленным к ней фла. цем, свободно лежащим на ф,чанце воздуховода. н . :трорезях подвески. мон тирована ось щитка.
