Устройство для отбора проб жидкости из магистрального трубопровода

Устройство для отбора проб жидкости из магистрального трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для отбора проб жидкости, в ч-астности нефтепродуктов из магистральных трубопроводов , находяш,ихся под избыточным давлением , и может быть использовано в нефтяной , химической и других отраслях промышленности . Цель изобретения - расширение функциональных возможностей известных устройств и снижение загрязнения окружающей среды. Положительный эффект достигается благодаря организации оперативного контроля плотности транспортируемого по трубопроводу продукта с помощью приемного мерника 11 и весоизмерительной емкости 13. Запо.тнение приемного мерника и опорожнение весоизмерительной емкости производятся за счет энергии контролируемого потока посредством эжекционных насадков 10 и 9 соответственно, при этом проба возвращается в трубопровод, что позволяет снизить загрязнение окружающей среды при работе с агрессивными жидкостями . 1 ил. (Л со ел N: ND со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G OI N 110

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3966352/28-26 (22) 14.10.85 (46) 15.11.87. Бюл. ¹ 42 (71) Специальное конструкторское бюро по механизации и автоматизации технологических операций при транспорте и хранении нефтепродуктов (72) Ю. Ф. Скрипаль, М. 3. Шварц, М. Г. Гердов и Е. М. Бранц (53) 543.053 (088.8) (56) Авторское свидетельство СССР № 684376, кл. G 01 N 1/14, 1976.

Авторское свидетельство СССР № 163556, кл. G 01 N 1/10, 1964. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

ЖИДКОСТИ ИЗ МАГИСТРАЛЬНОГО ТРУБОПРОВОДА (57) Изобретение относится к устройствам для отбора проб жидкости, в частности нефтепродуктов из магистральных трубопрово„„Я0„„1352291 А 1 дов, находящихся под избыточным давлением, и может быть использовано в нефтяной, химической и других отраслях промышленности. Цель изобретения — расширение функциональных возможностей известных устройств и снижение загрязнения окружающей среды. Положительный эффект достигается благодаря организации оперативного контроля плотности транспортируемого по трубопроводу продукта с помощью приемного мерника 11 и весоизмерительной емкости 13. Заполнение приемного м ерника и опорожнение весоизмерительной емкости производятся за счет энергии контролируемого потока посредством эжекционных насадков 10 и 9 соответственно, при этом проба возвращается в трубопровод, что позволяет снизить загрязнение окружающей среды при работе с агрессивными жидкостями. 1 ил.

1352291

Форл!ула изобретения ся клапан 5. Нефтепродукт, Устройство для отбора проб жидкости по трубопроводу 23, омывая из магистрального трубопровода, содержанасадок 10, создает разре- шее встроенную в трубопровод катушку с ике 11, который заполняется 4О заборными трубками и управляемый запоре трубки 1, при этом воздух ный клапан, отличающееся тем, что, с целью дкости, оставшиеся после пре- расширения функциональных возможностей ера, эвакуируются в трубопро- и снижения загрязнения окружающей среды аполнении дозы до смотрово- за счет возврата пробы в технологический

25 при удалении воздушных 4> цикл, устройство снабжено приемным меррнике 11 и выдержки времени ником и весоизмерительной емкостью, устакости через мерник 11 для вы- новленной под приемным мерником, а также мпературы продукта в трубо- двумя импульсными трубками с обратными нике 11 клапан 5 закрывается, клапанами и эжекционными насадками, раз8 переключается на соедине- мещенными в полости катушек в направле1 с атмосферой через патру- 50 нии потока, при этом одна из трубок соеди6 открывается. Проба продук- нена с нижней частью весоизмерительной объема сливается в предвари- емкости, а другая — с верхней частью прижненную емкость 13. Сигнал емного мерника и снабжена двухходовым а 14 поступает на преобразо- краном, сообщающимся с атмосферой.

С оста витель Л. Неч ипо ренко

Редактор А. Долинич Техред И. Верес Корректор М. Максимишинец

76 Подписное а СССР по делам изобретений и открытий

35, Раушская наб., д. 4/5 предприятие, г. Ужгород, ул. Проектная, 4

Заказ 527! /39 Тираж 7

ВНИИПИ Государственного комитет! !3035, Москвà, OK—

Производственно-полиграфическое

Изобретение относится к трубопроводному транспорту, а именно к устройствам для отбора проб жидкости, в частности нефтепродуктов из магистральных трубопроводов, находящихся под избыточным давлением, и может быть использовано в нефтяной, химической и других отраслях промышленностии.

ЦелЬ изобретения — расширение функциональных возможностей известных устройств и снижение загрязнения окружаюшей среды.

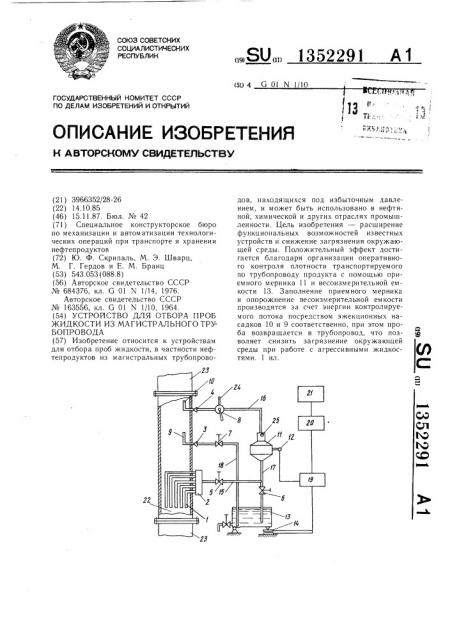

На чертеже приведена схема предлагаемого устройства для отбора проб жидкости из трубопровода.

Устройство включает заборные трубки

1, объединенные смесителем 2, обратные клапаны 3 и 4, управляемые запорные клапаны 5, 6 и 7, управляемый двухходовой кран 8, эжектируюшие насадки 9 и 10, приемный мерник 11 с термометром 12, весоизмерительную емкость 13, установленную на тензодатчике 14 под мерником 11. Элементы устройства связаны импульсными соединительными трубками 15 — 18. Анализатор устройства наряду с емкостью 13 включает преобразователь 19, связанный по входу с термометром 12, показывающий прибор

20 и самописец 21. Заборные трубки 1 и насадки 9 и 10 смонтированы в корпусе катушки 22, встроенной в магистральный трубопровод 23.

Устройство работает следующим образом.

Закрываются клапаны 6 и 7. Кран 8 устанавливается в положение «Открыто», обеспечивающее проход жидкости через трубку 16 и перекрытие сообщения меринка

11 с атмосферой через подключенный к трубке 16 в месте установки крана 8 патрубок

24. Открывает прокачиваемый эжектирующий жение в мерн через заборны и избыток жи дыдушего зам вод 23. По 3 го индикатора пузырей в ме прокачки жид равнивания те проводе и мер а затем кран ние мерника 1 бок 24 и кран та известного тельно опоро с тензодатчик ватель 19, где осуществляется коррекция по температуре, и далее на показывающий прибор 20, отградуированный по единицам плотности жидкости. После проведения указанных замеров клапан 7 открывается и продукт из емкости 13 эвакуируется в трубопровод 23. По опорожнению емкости 13 цикл взятия пробы и определения плотности прокачиваемого через катушку 22 продукта повторяется. На самописце 21 вычерчивается диаграмма измерения плотности продукта во времени, что позволяет судить о прохождении зоны смеси через контролируемый участок трубопровода 23. Обратные клапаны 3 и 4 предотврашают сбои в цик15 лах работы устройства на этапах открытого положения клапана 7 и крана 8.

Устройство может работать с ручным управлением по переключению запорноуправляющей аппаратуры, а при необходимости принятая конструктивная схема легко и оддаетс я а втом ати за ц ии.

Предложенное устройство обеспечивает оперативный контроль плотности транспортируемого llo трубопроводу продукта, при одновременном выполнении условия возврата анализируемой пробы в трубопровод.

Это расширяет функциональные возможности предложенного устройства по сравнению с известными, а также снижает загрязнение окружающей среды при работе с агрессивными жидкостями. Экономический эффект от внедрения устройства может быть получен за счет более точного определения времени начала и окончания поступления смеси разносортных нефтепродуктов при их последовательной перекачке.
