Устройство для отбора проб воздуха

Устройство для отбора проб воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для отбора проб воздуха и может быть использовано в полевых условиях для определения концентрации загрязнений в атмосферном воздухе на различны х высотах от поверхности земли. Целью изобретения является расширение функциональных возможностей, упрощение конструкции и автоматизация процесса пробоотбора. Устройство содержит контейнер из двух взаимосвязанных концентрично расположенных сфер 1 и 2, упругую оболочку 5, соединенную с нагнетательным патрубком 3, емкость 6, размещенную внутри упругой оболочки 5. Пробозаборный патрубок 4 снабжен клапаном 7, кинематически соединенным с оболочкой 5 и сорбционно-фильтрующим патроном 11. 2 з.п. ф-лы, 1 ил. (Л со СП ьо Ю со 05

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 G 01 N 122

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4030938/23-26 (22) 03.03.86 (46) 15.11.87. Бюл. № 42 (72) 1О. И. Гаврилин, В. T. Хрущ, В. С. Васильковский, В. А. Епифанов, A. М. Скоробогатов, Л. Л. Нефедов и В. М. Котов (53) 543.053 (088. 8) (56) Патент Великобритании № 1334335, кл. G 1 В, 1971.

Батчер С. Чарлсон P. Введение в химию атмосферы, М.: МИР, 1977, с. 51 — 52. (54) УСТРОЛСТВО ДЛЯ ОТБОРА ПРОБ

ВОЗДУХА (57) Изобретение относится к устройствам для отбора проб воздуха и может быть ис„„SU„„1352296 А1 пользовано в полевых условиях для определения концентрации загрязнений в атмосферном воздухе на различных высотах от поверхности земли. Целью изобретения является расширение функциональных возможностей, упрощение конструкции и автоматизация процесса пробоотбора. Устройство содержит контейнер из двух взаимосвязанных концентрично расположенных сфер 1 и 2, упругую оболочку 5, соединенную с нагнетательным патрубком 3, емкость 6, размещенную внутри упругой оболочки 5. Пробозаборный патрубок 4 снабжен клапаном

7, кинематически соединенным с оболочкой

5 и сорбционно-фильтрующим патроном 11.

2 з.п. ф-лы, 1 ил.

1352296

10 15

Формула изобретения

Составитель Л. Нечипоренко

Редактор A..цолинич Техред И. Верес Корректор М. Максимишинец

Заказ 5271/39 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для отбора проб, в частности к устройствам для отбора проб воздуха, и может быть использовано в полевых условиях для определения концентрации различных примесных фракций, содержащихся в атмосферном воздухе на различных высотах от поверхности Земли.

Целью изобретения является расширение функциональных возможностей устрой. ства, упрощение конструкции и автом атизация процесса пробоотбора.

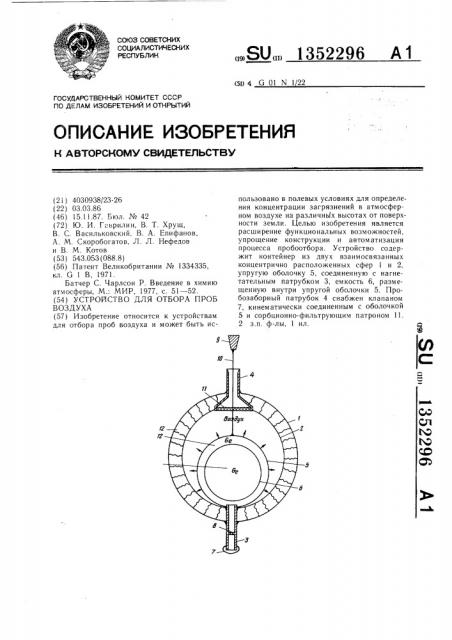

На чертеже изображено устройство для отбора проб воздуха, общий вид.

Устройство содержит контейнер, выполненный в виде двух взаимосвязанных концентрично расположенных сфер и 2 с нагнетательным 3 и пробозаборным 4 патрубками. Внутри сферы 2 размещена упругая оболочка 5, герметично соединенная с нагнетательным патрубком 3. В упругую оболочку 5 вложена замкнутая емкость 6. Нагнетательный патрубок 3 снабжен нормально закрытым клапаном 7 с калиброванным отверстием 8, а пробозаборный патрубок

4 снабжен нормально открытым клапаном

9, который с помощью связи 10 соединен с упругой оболочкой 5. За клапаном 9 расположен сорбционно-фильтрующий патрон

11. Сферы 1, 2 и 5 и замкнутая емкость 6 заполнены легким газом !2 (гелий или водород). Сферы 1 и 2 выполнены в виде оболочек, а клапан 7 в виде планки, герметично закрывающей отверстие 8. Сфера 1 вы.полнена из газонепроницаемого растягивающегося материала, а сфера 2 — из газонепроницаем ого нерастяги вающегося м атериала. Это позволяет регулировать величину подъемной силы, действующей на пробоотборное устройство, и одновременно сохранять постоянным внутренний объем, ограничиваемый нерастяжимой сферической оболочкой 2. Замкнутая емкость 6 выполняется из любого газонепроницаем ого м атериала в виде легкой сферической оболочки.

Устройство работает следующим образом.

Во время подготовки устройства к пробоотбору пространство между сферами 1 и 2 заполняют легким газом (гелий или водород) до тех пор, пока контейнер не примет устойчивую сферическую форму. Тем же газом заполняют и емкость 6. Упругую оболочку 5 заполняют до полного вытеснения воздуха из сферы 2. После этого клапан 7 герметично закрывается. По сигналу

50 клапан 7 разгерметизируется и газ 12 из упругой оболочки 5 через калиброванное отверстие 8 выдавливается наружу под действием силы, приложенно" к нему со стороны самой сжимающейся упругой оболочки 5. Одновременно в пространство между сферой 2 и оболочкой 5 через клапан 9 и сорбционно-фильтрующий патрон 11 входит атмосферный воздух, благодаря создающемуся в этом пространстве разряжению при уменьшении объема предварительно растянутой-упругой оболочки 5, сжатие которой прекращается только после облегания ею замкнутой емкости 6. При этом клапан 9 закрывается благодаря свчзи 10.

Устройство может быть использовано не только для отбора в полевых условиях непосредственно у поверхности Земли, но и обеспечивает возможность пробоотбора на высотах до одного километра и выше за счет собственной положительной плавучести.

Данное пробоотоорное устройство обладает большой автономностью как из-за собственного малого веса, так и за счет отсутствия какого бы то ни было механического или электрического насоса. Процесс пробоотбора протекает автоматически за счет силы сжатия упругой оболочки 5.

1. Устройство для отбора проб воздуха, содержащее контейнер с нагнетательным патрубком, эластичную оболочку, размещенную внутри него, и пробозаборный патрубок, отличающееся тем, что, с целью расширения функциональных возможностей устройства, упрощения конструкции и автоматизации процесса пробоотбора, эластичная оболочка выполнена из упругого материала, соединена с нагнетательным патрубком и снабжена сферической емкостью, размещенной внутри нее, нагнетательный и пробозаборный патрубки снабжены клапанами, при этом клапан пробозаборного патрубка кинематически соединен с упругой оболочкой, а нагнетательный патрубок выполнен с калиброванным отверстием.

2. Устройство по п. 1, отличающееся тем, что контейнер выполнен в виде двух взаимосвязанных концентрично расположенных сфер, а пространство между ними и сферическая емкость заполнены легким газом, например гелием.

3. Устройство по п. 1, отличающееся тем, что пробозаборный патрубок снабжен сорбционно-фильтрующим патроном.
