Устройство для испытания образцов в виде диска с ободом на двухосное растяжение

Устройство для испытания образцов в виде диска с ободом на двухосное растяжение

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Целью изобретения является повышепие производительности путем регулирования жесткости опорной поверхности за счет перемещения втулки относительно цилиндра. Устройство содержит соосно усXf --1 тановленные пуансон 1 и опору в виде цилиндра 2 с радиальными сквозными пазами 3, которые образуют лепестки 4. Жесткость опорной поверхности цилиндра 2 определяется податливостью (жесткостью) лепестков 4, которая зависит от их длины. Образец в виде диска с ободом устанавливают на торец цилиндра 2, при этом длина лепестков 4 определяется положением втулки 5. Нагружают пуансоном 1 обод образца , который прогибается, вызывая в диске образца двуосное растяжение. Изменяют положение втулки 5, тем самым изменяя длину лепестков 4, а следовательно, и соотношение напряжений по осям цилиндра 2, при проведении испытаний. Меняя положение втулки 5, проводят испытание при различных заданных соотношениях напряжений по осям цилиндра 2. 2 ил. « (Л СО 01 ND СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1352300 д 2 (51) 4 G 01 N 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 853477 (21 ) 4090966/25-28 (22) 08.04.86 (46) 15.11.87. Бюл. № 4 (71) Институт проблем прочности АН УССР (72) А. А. Лебедев и Н. P. Музыка (53) 620.172.24 (088.8) (56) Авторское свидетельство СССР № 853477, кл. G 01 N 3/08, 1979. (54) УСТРОИСТВО ДЛЯ ИСПЫТАНИЯ

ОБРАЗЦОВ В ВИДЕ ДИСКА С ОБОДОМ

НА ДВУХОСНОЕ РАСТЯЖЕНИЕ (57) Изобретение относится к испытательной технике. Целью изобретения является повышение производительности путем регулирования жесткости опорной поверхности за счет перемещения втулки относительно цилиндра. Устройство содержит соосно установленные пуансон 1 и опору в виде цилиндра 2 с радиальными сквозными пазами 3, которые образуют лепестки 4. Жесткость опорной поверхности цилиндра 2 определяется податливостью (жесткостью) лепестков 4, которая зависит от их длины.

Образец в виде диска с ободом устанавливают на торец цилиндра 2, при этом длина лепестков 4 определяется положением втулки 5. Нагружают пуансоном 1 обод образца, который прогибается, вызывая в диске образца двуосное растяжение. Изменяют положение втулки 5, тем самым изменяя длину лепестков 4, а следовательно, и соотношение напряжений по осям цилиндра 2, при проведении испытаний. Меняя положение втулки 5, проводят испытание при различных заданных соотношениях напряжений по осям цилиндра 2. 2 ил.

1352300

Формула изобретения риг. Е вниипи Заказ 5271/39 Тираж 776 Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к испытательной технике, в частности к устройствам для испытания образцов на прочность, и является дополнительным к основному авт. св. № 853477. 5

Цель изобретения — повышение производительности путем регулирования жесткости по периметру опорной поверхности за счет изменения положения втулки относительно цилиндра.

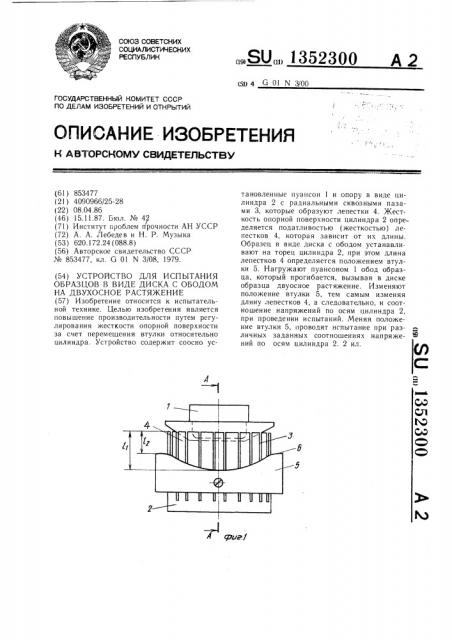

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Устройство для испытания образцов в виде диска с ободом на двухосное растяжение содержит соосно установленные ауансоны 1 и опору в виде полого цилиндра 2, на боковой поверхности (не обозначена) которого выполнены радиальные сквозные пазы 3 на равном расстоянии один от другого и одинаковой глубины, вследствие чего цилиндр 2 делится на ряд равномерно расположенных по окружности консольно закрепленных лепестков 4, имеющих одинаковую длину.

На цилиндре 2 установлена втулка 5, развертка торца 6 которой со стороны пуансона 1 выполнена по синусоидальному закону с периодом, например, 4К, чем обеспечивается плавное изменение длин консолей лепестков 4 по периметру цилиндра 2, а следовательно, и изменение жесткости цилиндра 2 по периметру опорной поверхности. Для фиксации положения втулки 5 в ее боковой стенке размещены стопоры 7.

Возможно выполнение развертки торца 6 по синусоидальному закону и с другими периодами, отличными от 4Х.

Устройство работает следующим обра35 зом.

Образец в виде диска с ободом устанавливают на торец цилиндра 2 и воздействуют на обод пуансоном 1, при этом обод образца изгибается, вызывая в рабочей час- 4О ти образца-диске равномерное двухосное растяжение, соотношение главных напряжений которого зависит от соотношения суммарных жесткостей лепестков 4 по двум осям цилиндра 2.

Необходимое соотношение главных напряжений в диске образца устанавливается путем закрепления втулки 5 на заданном расстоянии I, от опорной поверхности (от торца) цилиндра 2, которое определяется до испытаний при тарировке устройства.

При изменении расстояния 1, втулки 5 от торца цилиндра 2 изменяется глубина пазов 3, а следовательно, изменяется податливость лепестков 4 цилиндра 2. Напряжения, действующие по двум осям диска, зависят от соотношения прогибов лепестков

4. Прогибы лепестков 4 находятся в кубической зависимости от их длины, при этом минимальный прогиб лепестков 4 по одной оси цилиндра 2 равен fq =-Д вЂ”, а максимальный — по другой оси

* 36у где Р— действующее усилие на пуансон 1, Š— модуль упругости, 1 — момент инерции, 11 и 1а — длины лепестков 4. Следовательно, соот:юшение действующих напряжений д, и Ьа в диске образца зависит от соотношения прогибов 4/1„„т.е. от соотношения 1, /1 . Изменение длины Is и 1, лепестков 4 на одну и ту же величину при смещении втулки 5 приводит к изменению соотношения 1, /I,, а значит и изменению двухосности нагружения.

Проводят испытание при фиксированном соотношении I>/1 длин лепестков 4. Затем отворачивают стопоры 7, перемещают втулку 5 в осевом направлении относительно цилиндра 2 и фиксируют ее в следующем заданном положении, что определяет другое заданное соотношение главных напряжений по осям цилиндра 2 и проводят испытание. Аналогичным образом проводят испытание при различных соотношениях напряжений по осям цилиндра 2.

Устройство для испытания образцов в виде диска с ободом на двухосное растяжение по авт. св. № 853477, отличающееся тем, что, с целью повышения производительности за счет регулирования жесткости по периметру опорной поверхности цилиндра, оно снабжено установленной с возможностью установочного перемещения в осевом направлении втулкой, охватывающей цилиндр в зоне радиальных сквозных пазов, обращенная к пуансону торцовая поверхность которой имеет развертку в виде синусоиды.
